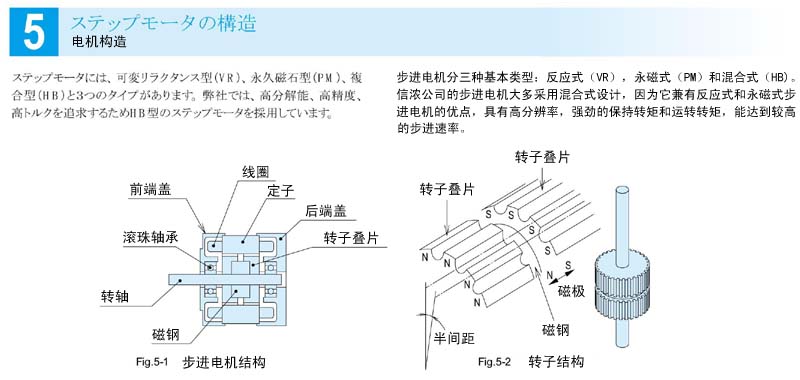

日本信濃公司是這樣描述混合式步進電機的定轉子結構的：
從上圖可以看出，轉子有兩部分疊片，被一塊永磁磁鋼從中間隔開，每部分轉子疊片的圓周表面分布著50個齒，兩部分轉子疊片之間錯開1/2個齒距，這使整個轉子表面形成50個N極和50個S極。
以下是一款日本信濃2相混合式步進電機（小電阻和小電感，0.9°步距角）的實驗數據：
|
|
信濃步進電機SST36C0080（0.9°，0.8A，41.2mN.M，2.53歐姆）的實驗數據： |
|
|
| |
產品 |
實驗內容 |
頻率14kpps時的轉速 |
頻率14kpps時的轉矩 |
****空載啟動頻率 |
| 1 |
SST36C0080+ZD-8731 |
0.8A、1細分時的轉速與轉矩 |
2100rpm |
20mN.M（靜轉矩的48.5%） |
2.5KPPS(375rpm) |
| |
用脈沖發(fā)生器+ |
0.8A、2細分時的轉速與轉矩 |
1050rpm |
20mN.M（靜轉矩的48.5%） |
3.6KPPS(270rpm) |
| |
開關電源60W24V |
0.8A、4細分時的轉速與轉矩 |
525rpm |
20mN.M（靜轉矩的48.5%） |
5.3KPPS(198rpm) |
|
