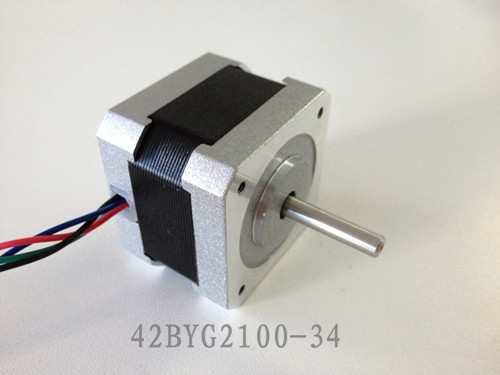

0.9°步距角步進電機---42BYG2100-34

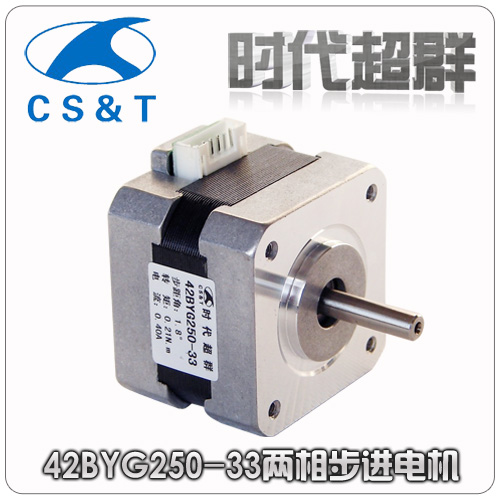

1.8°步距角步進電機---42BYG250-33
1.8°步進電機和0.9°步進電機有什么區別？
相數是指電機內部的線圈組數，步進電機的相數不同，步進電機的齒數不同，步進電機的步距角也不同。步進電機每個步距角對應一個脈沖。
例：2相4線步進電機42BYG250-48，它的定子線圈數（相數）是2，定子每極（共有8個極）的齒數是5，轉子的齒數是50，該電機的步距角是1.8°（因為定子線圈每接收一個脈沖，轉子齒即被定子齒吸引，轉1.8°處于穩定位置）。
轉子每一個齒距為：360°/50=7.2°，
拍數為：7.2°/1.8°=4（拍）
也就是說，步進電機42BYG250-48每轉一個齒距需要4個脈沖。
0.9°步進電機試驗數據：（空載測速）42BYG2100-34
當電流1.33A 1細分的時候****空載轉速：3040轉/分
當電流1.33A 2細分的時候****空載轉速：1530轉/分
當電流1.33A 4細分的時候****空載轉速：770轉/分
當電流1.33A 8細分的時候****空載轉速：390轉/分
當電流1.33A 16細分的時候****空載轉速：200轉/分
1.8°步進電機試驗數據：（空載測速）42BYG250-33
當電流0.4A 1細分的時候****空載轉速：350轉/分
當電流0.4A 2細分的時候****空載轉速：650轉/分
當電流0.4A 4細分的時候****空載轉速：460轉/分
當電流0.4A 16細分的時候****空載轉速：460轉/分
|
