摘要
開關磁阻電機驅動的直接平衡抽油機，應用于油田油水井的機械式采油。特征是：在工作平臺上固定有開關磁阻電機，開關磁阻電機的動力輸出軸上連接有電磁制動器和皮帶傳動裝置。在工作平臺的頂部固定有軸承架，軸承架主軸上連接并支撐有皮帶輪和摩擦滾筒。在工作平臺的邊沿固定有支座，支座上固定有導向滾筒。鋼絲繩繞過摩擦滾筒和導向滾筒，鋼絲繩一端連接平衡塊，另一端連接懸繩器。效果是：開關磁阻電機的各項參數控制均在控制柜內，能實現電動機頻繁的正反轉、沖程和沖次的無級調節。 具有體積小、重量輕、動負載小、沖次低、耗能少便于修井等特點，是一種新型的無游梁抽油機。
1、一種開關磁阻電機驅動的直接平衡抽油機，包括皮帶輪(1)、皮帶(2)、開關磁阻電機(3)、工作平臺(4)、支撐架(5)、平衡塊(6)、摩擦滾筒(7)、軸承架(8)、鋼絲繩(9)、導向滾筒(10)、支座(11)、懸繩器(1 2)、電磁制動器(13)，支撐架(5)項部固定有工作平臺(4)，其特征在于：在工作平臺(4)上固定有開關磁阻電機(3)，開關磁阻電機(3)的動力輸出軸上連接有電磁制動器(13)和皮帶傳動裝置，皮帶傳動裝置包括兩個皮帶輪(1)和皮帶(2)，在工作平臺(4)的頂部固定有軸承架(8)，軸承架(8)上有主軸，主軸上連接并支撐有皮帶輪(1)和摩擦滾筒(7)，在工作平臺(4)的邊沿固定有支座(11)，支座(11)上固定有導向滾筒(10)，鋼絲繩(9)繞過摩擦滾筒(7)和導向滾筒(10)，鋼絲繩(9)一端連接平衡塊(6)，另一端連接懸繩器(12)，平衡塊(6)垂直懸掛在支撐架(5)內框中。
2、根據權利要求1所述的開關磁阻電機驅動的直接平衡抽油機，其特征是：開關磁阻電機(3)有兩端輸出軸，兩端輸出軸上分別連接皮帶傳動裝置，在摩擦滾筒(7)和導向滾筒(10)上有兩根鋼絲繩(9)繞過。
3、根據權利要求1所述的開關磁阻電機驅動的直接平衡抽油機，其特征是：平衡塊(6)的兩側有導向輪，采用兩面導向，平衡塊(6)包括分為固定平衡塊和可添加平衡塊。
4、根據權利要求3所述的開關磁阻電機驅動的直接平衡抽油機，其特征是：可添加平衡塊的結構采用鋼板焊接的箱體，在箱體內有鐵砂或重晶石粉。 ’
5、根據權利要求1或2或3或4所述的開關磁阻電機驅動的直接平衡抽油機，其特征是：摩擦滾筒(7)的外壁上固定有襯墊(14)。
開關磁阻電機驅動的直接平衡抽油機
技術領域
本實用新型涉及油田采油技術領域，特別涉及一種節能抽油機，適用于油田油水井的機械式采油。
背景技術
目前，國內油田應用****泛的是游梁式抽油機，游梁式抽油機是通過曲柄連桿換向。將電機的旋轉運動轉化為抽油桿的垂直往復運動，這種結構的抽油機具有占地面積大、消耗鋼材多、成本高系統效率低、在生產中調參工作量大等問題。在修井時，需要將游梁式抽油機整機移開工作位置，讓出修井空間；同時無游梁抽油機大多采用開關磁阻電機換向、電磁剎車、擺線針輪減速、導向輪導向的傳動路線。經過礦場試驗發現存在擺線針輪減速器故障率高而影響可靠性；同時修井時，同樣需要移開部分抽油機部件，為修井作業添加了困難。
技術內容本實用新型的目的是：提供一種開關磁阻電機驅動的直接平衡抽油機，能由開關磁阻電機實現換向；不停機調整運行參數；不需要移動整機就能讓出修井位置，并且具有體積小、重量輕、動負載小、耗能少便于修井的無游梁抽油機。
本實用新型目的是這樣實現的：開關磁阻電機驅動的直接平衡抽油機包括皮帶輪、：皮帶、開關磁阻電機、工作平臺、支撐架、平衡塊、摩擦滾筒、軸承架、鋼絲繩、導向滾筒、支座、懸繩器、電磁制動器。支撐架項部固定有工作平臺。其特征在于：在工作平臺上固定有開關磁阻電機，開關磁阻電機具有驅動和換向功能。開關磁阻電機的動力輸出軸 上連接有電磁制動器和皮帶傳動裝置，通過皮帶傳動裝置帶動摩擦滾筒正反轉動。皮帶傳動裝置起到傳動扭矩和減速作用。皮帶傳動裝置包括兩個皮帶輪和皮帶。在工作平臺的頂部固定有軸承架，軸承架上有主軸，主軸上連接并支撐有皮帶輪和摩擦滾筒。在工作平臺的邊沿固定有支座，支座上固定有導向滾筒。鋼絲繩繞過摩擦滾筒和導向滾筒，鋼絲繩一端連接平衡塊，另一端連接懸繩器。平衡塊垂直懸掛在支撐架內框中。開關磁阻電機在控制柜的控制下實現反正運轉，摩擦滾筒和導向滾筒通過帶動鋼絲繩作往復運動，鋼絲繩帶動平衡塊和懸繩器上下往復運動，完成采油工作。
為了提高穩定性，開關磁阻電機有兩端輸出軸，兩端輸出軸上分別連接皮帶傳動裝置。在摩擦滾筒和導向滾筒上有兩根鋼絲繩繞過。
為了提高平衡塊的穩定性，平衡塊的兩側有導向輪，采用兩面導向。
平衡塊包括分為固定平衡塊和可添加平衡塊。
為了提高平衡塊的平衡精度，所述的可添加平衡塊的結構采用鋼板焊接的箱體，在箱體內有鐵砂或重晶石粉。往箱體內添加鐵砂或重晶石粉，使平衡重量更精確。
本實用新型的有益效果是：開關磁阻電機驅動的直接平衡抽油機，換向系統是由開關磁阻電機和控制柜實現。平衡系統平衡塊直線運動，平衡塊導向采用雙面導向，分為固定配重塊和可調重量配重塊。剎車系統采用電磁制動器，能實現點剎。修井作業時可以將支座和導向滾筒抬起并翻轉，不需要移動整機就能讓出修井位置。開關磁阻電機驅動的直接平衡抽油機，能實現沖程和沖次參數無級調節，適應不同井況，調整方式采用旋扭和按鈕控制，操作簡便，調整精度高，不停機調整運行參數，實時監測懸點載荷外的其他運行參數。

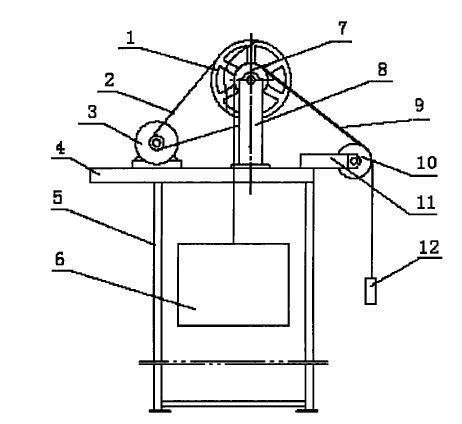

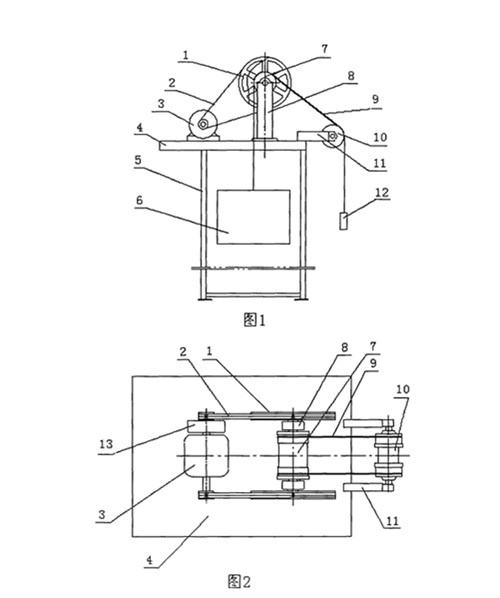

附圖說明圖1是本實用新型的主視結構圖。 說明書第3／3頁圖2是圖‘1的俯視圖。
圖中，1．皮帶輪，2．皮帶，3．開關磁阻電機，4．工作平臺，5．支撐架，6．平衡塊，7．摩擦滾筒，8．軸承架，9．鋼絲繩，10．導向滾筒，11．支座，12．懸繩器，13．電磁制動器。
具體實施方式
實施例1：參閱圖1。本實用新型開關磁阻電機驅動的直接平衡抽油機，支撐架5高度1 2米。支撐架5頂部固定有工作平臺4，工作平臺4長度2．5米，寬度1．5米。在工作平臺4上固定有開關磁阻電機3，控制柜由導線連接開關磁阻電機3。開關磁阻電機3有兩端輸出軸，開關磁阻電機3的一端動力輸出軸上連接有電磁制動器1 3，兩端輸出軸上分別固定有皮帶傳動裝置。皮帶傳動裝置包括兩個皮帶輪1和皮帶2。在工作平臺4的頂部固定有軸承架8，軸承架8上有主軸，主軸上連接并支撐有皮帶輪1和摩擦滾筒7。摩擦滾筒7的外壁上固定有15毫米厚的襯墊14，襯墊14的作用是增加與鋼絲繩9摩擦力。在工作平臺4的邊沿固定有支座11，支座11上固定有導向滾筒10。在摩擦滾筒7和導向滾筒10上有兩根鋼絲繩9繞過。鋼絲繩9一端連接平衡塊6，另一端連接懸繩器1 2。平衡塊6垂直懸掛在支撐架5內框中。
平衡塊6的兩側有導向輪，采用兩面導向。平衡塊6包括分為固定平衡塊和可添加平衡塊�？商砑悠胶鈮K的結構采用鋼板焊接的箱體，在箱體內有鐵砂或重晶石粉。
本開關磁阻電機驅動的直接平衡抽油機的沖程可根據需要做無級調節。這是因?yàn)閾Q向位置是由無觸點開關位置決定的，換向位置任意調整。
沖次的調節是依靠開關磁阻電機可以在0—150rpm之間，通過控制柜按鈕任意調整。
