步進電機驅動器接受控制信號端的脈沖來驅動步進電機運行，在整個控制系統中，步進電機驅動器出于中間環節，即步進電機控制器—步進電機驅動器—步進電機，三者缺一不可，啟動步進電機控制器可用PLC等脈沖發生器代替，但必須配有步進電機驅動器使用，電機才可運行。
我們通常所說的步進電機驅動器都為單軸步進電機驅動器，即驅動一臺電機運行。而雙軸步進電機驅動器將接受到的脈沖信號同時分給兩臺步進電機，同時驅動兩臺步進電機運行，這樣就大大減少了成本，縮小空間，完成同步控制。
下面為北京時代超群電器科技有限公司研制的兩款雙軸步進電機驅動器，ZD-8731-D和ZD-6209-D。驅動器主芯片分別采用三洋LV8731及東芝TB62209。

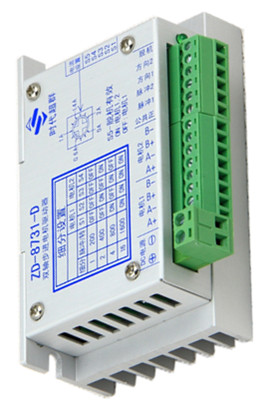

ZD-8731-D
主要功能
l 整步、半步、四細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

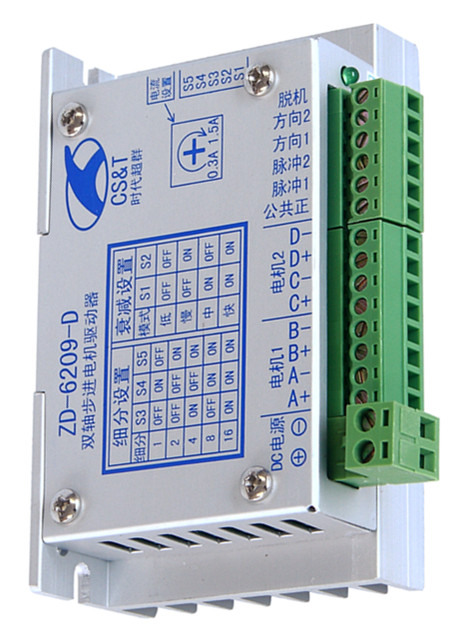

ZD-6209-D
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

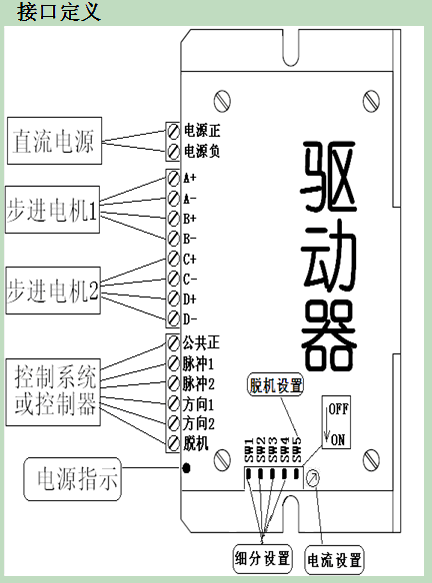

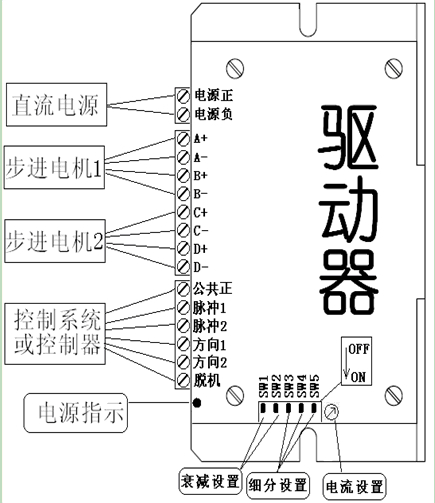

接口定義
雙軸步進電機驅動器使用說明書 PDF下載
 ZD-8731-D 說明書(1).pdf
 ZD-6209-D 說明書.pdf
