86系列步進電機配套驅動器——2HD8080 DL-025

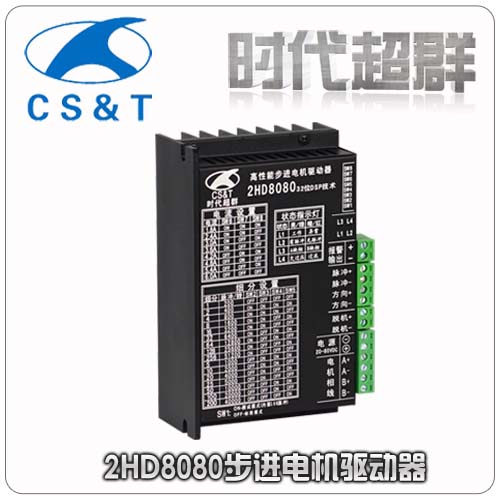

(一) 2HD8080--86兩相混合式步進電機配套驅動器
高性能伺服式數字步進電機驅動器2HD8080A/B系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相PWM無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200K的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的PWM輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2HD8080A/B系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相PWM無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、交、直流輸入電壓，DC可達80V、AC可達48V，****峰值電流可達8A。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。

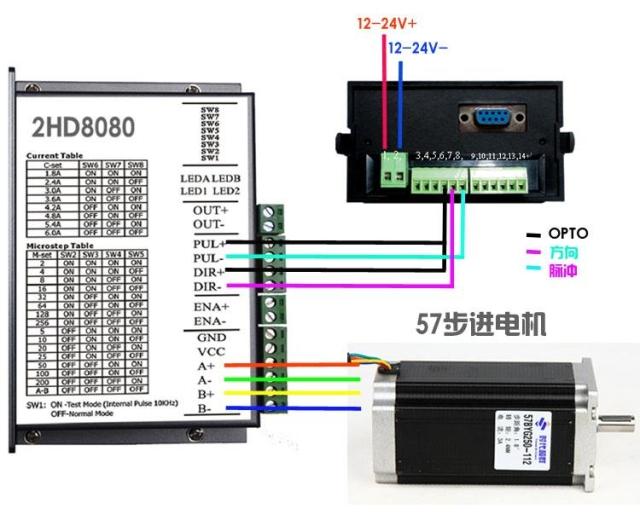

步進驅動器2HD8080與電機 實物接線圖
產品入口：http://item.taobao.com/item.htm?id=10793138233&

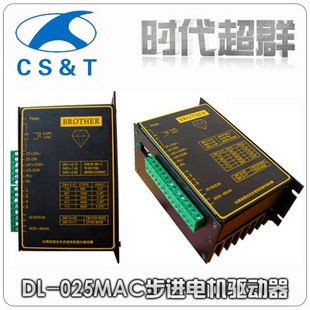

(二) DL-025MAC--86兩相混合式步進電機配套驅動器
電流調定值： 0.7A，1.4A，2.1A，2.8A，3.2A，3.5A，4.9A
每轉步數： 400 （步距角0.9度）
1000 （步距角0.36度）
2000 （步距角0.18度）
4000 （步距角0.09度）
8000 （步距角0.045度）
輸入脈沖方式： 單脈沖與雙脈沖可選
工作電源： AC16V/0.5A與AC20V～40V/4A兩組
配套電機： 57至86系列二相混合式步進電機

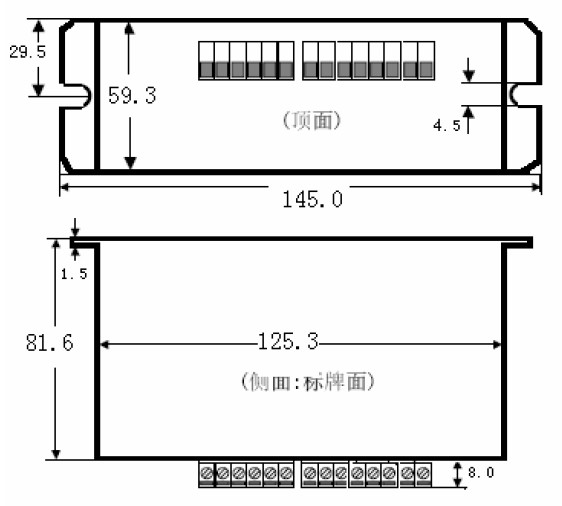

安裝尺寸圖：
產品入口：http://item.taobao.com/item.htm?id=10762426705&
