以下介紹幾款2NM 3A步進電機系類（57系列）
1、BS57HB115-03
步距精度………………±5%
溫升……………………80℃ Max
環境溫度………………-20℃~+50℃
絕緣電阻………………100M Ω Min 500VDC
耐壓……………………500V AC 1minute
徑向跳動………………****0.02mm（450g負載）
軸向跳動………………****0.08mm（450g負載）
|
型號 |
步距角 |
電機長度 |
保持轉矩 |
額定電流 |
相電阻 |
相電感 |
轉子慣量 |
電機重量 |
|
BS57HB115-03 |
1.8° |
115mm |
2.0NM |
3.0A |
2.2Ω |
3.5mH |
550g.cm² |
1.5kg |
2、57HS7630A6
|
型號 |
步距角 |
電流 |
電阻 |
電感 |
靜力矩 |
定位力矩 |
轉動慣量 |
機身長L |
引線數 |
重量 |
|
57HS7630A6 |
1.8° |
3A |
1Ω |
3.5mH |
2.0NM |
6NM |
440g.cm² |
76mm |
6 |
1060g |

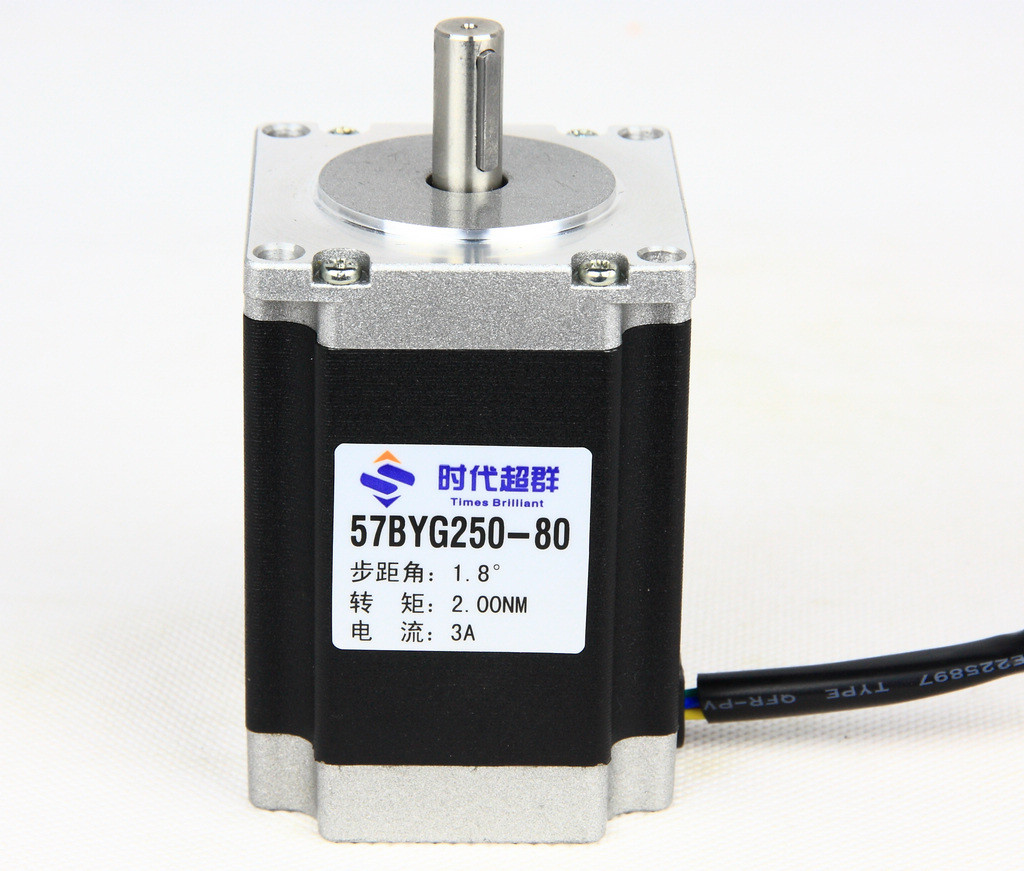

3、57BYG250-80
相數:2
步距角：1.8°
工作電壓：12-32V
工作電流: 3A
溫升：85K Max
環境溫度：-40℃--+55℃
絕緣等級：E級
保持轉矩：2.0Nm
軸徑：9mm
4、J57HB115-03
步距精度：5%
溫升：80℃ Max
環境溫度：-20℃～+50℃
絕緣電阻：100MΩMin 500VDC
耐壓：500V AC 1minute
徑向跳動：****0.02mm（450g負載）
軸向跳動：****0.08mm（450g負載）
|
型號 |
步距角 |
電流 |
電阻 |
電感 |
靜力矩 |
定位力矩 |
轉動慣量 |
機身長L |
引線數 |
重量 |
|
J57HB115-03 |
1.8° |
3A |
1Ω |
3.5mH |
2.0NM |
6NM |
440g.cm² |
115mm |
4 |
1060g |

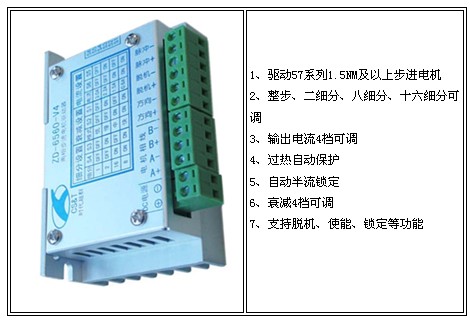

3A步進電機驅動器介紹 ZD-6560-V4
