先說明下四相八線和兩相四線步進電機的區別:
兩相步進電機在定子上只有兩個繞組，有四根出線，整步為1.8°，半步為0.9°。在驅動器中，只要對兩相繞組電流通斷和電流方向進行控制就可以了。而四相步進電機在定子上有四個繞組，有八根出線，整步為0.9°，半步為0.45°，不過驅動器中需要對四個繞組進行控制，電路相對復雜了。
有些公司將兩相4線和四相8線的步進電機通稱為兩相步進電機，驅動器也似乎只有兩相的。這是因?yàn)�，四相繞組兩兩并聯或串聯后就成為兩相繞組，四相電機就變成兩相電機了，但串聯或并聯會使電機繞組電阻和電感成倍變化，電機運行性能也會有明顯變化。一般來說，四相并聯成兩相使用時，電機有較好的加速性能，高速力矩保持得好，但是電機電流會是四相時的2倍，發熱較大，對驅動器輸出能力的要求相應提高；而四相串聯成兩相使用時，電機有較好的低速穩定性，噪聲和發熱較小，對驅動器要求不高 但是高速力矩?fù)p失較大。有些公司的驅動器全部按兩相設計，四相步進電機必須改接成兩相才能使用。所以這些公司往往要問客戶，希望電機接成串聯的還是并聯的。以往，當8線步進電機嚴格標成四相時，客戶自然會認為四相電機和兩相驅動器不匹配，因此很多公司干脆將四相步進電機和兩相步進電機均標成兩相�！皟上嗖竭M(jìn)電機和四相步進電機實質上是一回事”的真正道理就在于此。

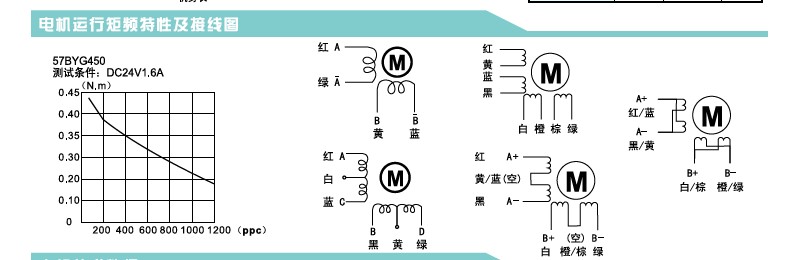

所以兩相電機配兩相步進驅動器，四相八線電機有并聯、串聯、單極型三種接法。并聯接法：四相繞組兩兩相并，繞組的電阻與電感成倍減小，電機運行時加速性能好，高速帶載力矩大，但是電機需要輸入兩倍于額定電流的電流，發熱較大，對驅動器輸出能力要求相應提高。而在串聯使用時，繞組的電阻與電感成倍的增大，電機低速運行時穩定，噪音和發熱較小，對驅動器要求不高，但高速力矩?fù)p耗大。所以用戶可根據要求來選擇四相八線的步進電機接線方法。

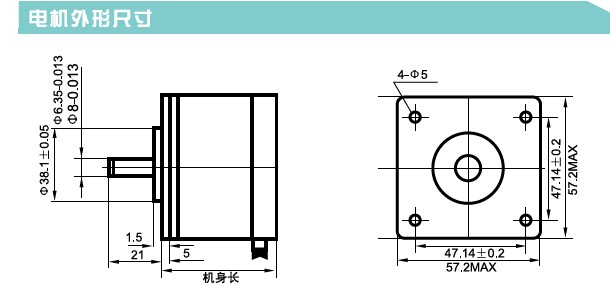

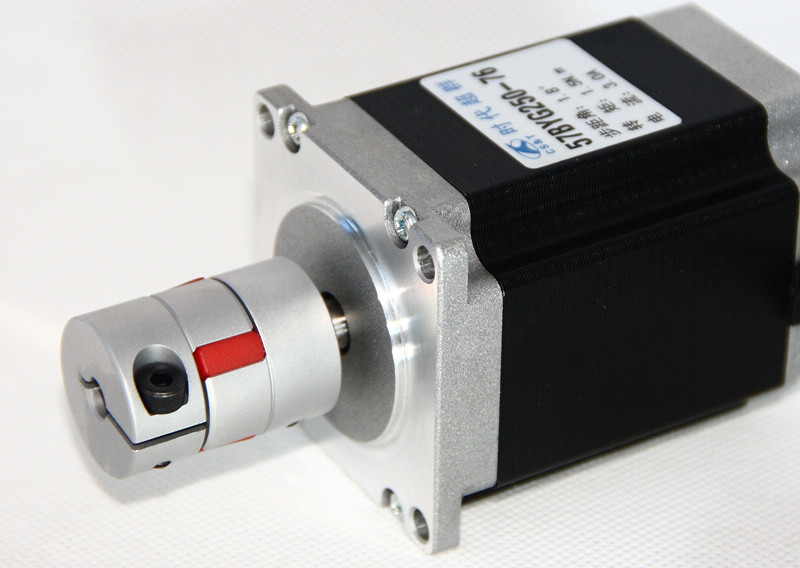

四相八線混合式步進電機57BYG250-76(1.5NM,3A)
