TB6588FG是一款集成式驅動級芯，是以硬件平臺為核心，通過改變模擬電壓，改變pwm的占空比，來調節速度。內部自帶驅動電路，不需外配mos管，也無需使用dsp等高端控制器芯片，就能實現電機可靠的運轉。從而提高了安裝面積的利用率。無論從硬件上還是軟件上，減少了單片機的工作量，體積小、價格便宜的就可完成所有的工作。并且tb6588fg具有欠壓限流功能，實現對電機的保護。
優點：
1、采用三相全波無傳感器運行，因此無需霍爾傳感器反饋感測到的馬達位置信息。馬達控制電路和馬達只需三條線路即可。
2、利用線性電壓輸入即可控制轉速。
3、按照H或L級(0、7.5、15或30度)共有四個導程角設置供選擇。
4、用于平滑相電流轉換的搭接通導功能可降低了馬達驅動的噪音。
5、當檢測到過電流信號時，過電流保護電路對PWM的工作周期進行限制。
6、單電源: VM = 7至42 V (********額定電壓 = 50 V)
7、輸出電流: IOUT = 1.5 A (********額定電流 = 2.5 A)
8、內部集成了輸出驅動電路，從而節約了安裝面積。
9而且還有助于降低功率耗散。此外，用于平滑相電流轉換的搭接通導功能可降低馬達驅動的噪音。

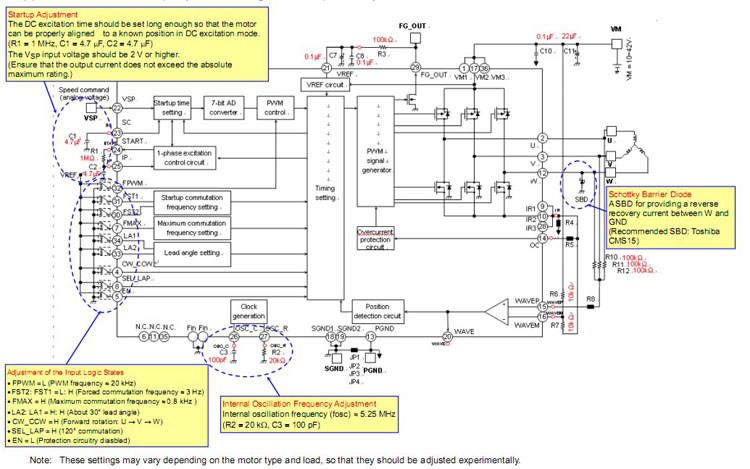

tb6588fg應用程序：

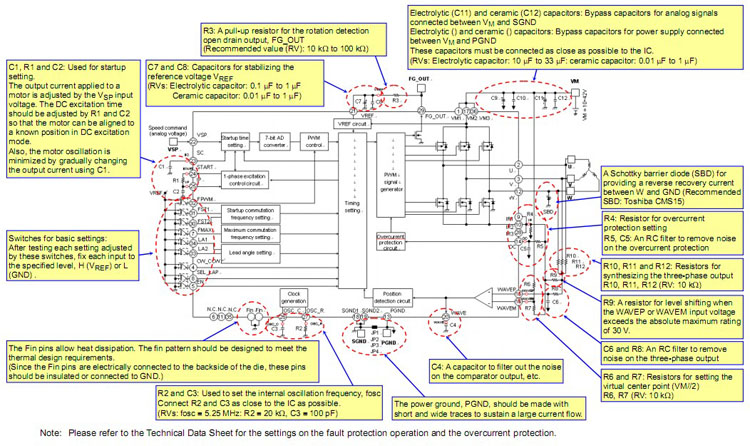

tb6588fg應用電路：
