市場上幾乎看不到OA和超過2安培額定電流的大電流工業設備所用的兩相雙極型步進電機上的驅動器。更重要的是，這樣的大電流所產生的熱量會給設備帶來嚴重的問題。
東芝的新產品
TB6560AHQ 步進電機驅動器芯片通過使用BiCD工藝將低電阻與高許可損耗封裝相結合，使得其與以前的產品相比能夠極大的減少熱量的產生。這些新的器件還支持使用時鐘輸入控制的無微控制器的應用環境下的微步驅動。
1.低電阻（****和與最小和）=0.6W（HQ）/0.75W（FG）。
2.高許可損耗封裝： HQ: HZIP25，F(xiàn)G: THQFP64。
3.輸入電壓（高）= 與3.3伏或者5伏兼容。
4.電機電源電壓VM =與5伏、12伏或者24伏兼容。
5.支持微步驅動。（2W1-2 相位激勵）
6.支持電流衰減和高速旋轉的設置。
7.輸入時鐘類型事的電機能由單個管腳輸入來驅動（在啟動時使用復位和使能管腳）。
|
兩相雙極型步進電機驅動器的規格說明表格 |
|
元件編號 |
TB6560AHQ |
|
電源電壓 |
VDD = 4.5伏到5.5伏
VM = 4.5伏到26.4伏 |
|
電流消耗 |
IDD = 3 毫安 |
|
****輸出電流 |
IM = 3.5安（HQ），2.5安（FG） |
|
許可損耗 |
Pd = HQ: 5W/40W（在安裝了無限熱量槽之后）FG: 4.2W |
|
頻率 |
Fchop = 到 150kHz |

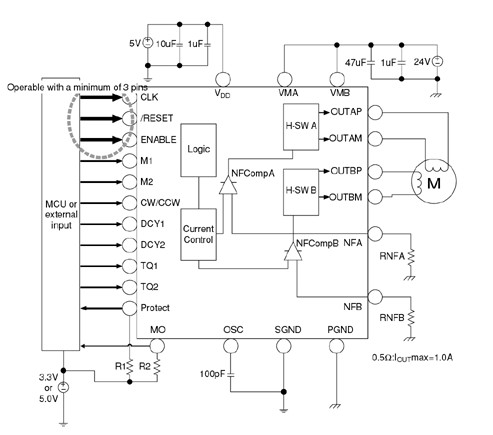

原理
我公司供應此芯片，并可提供樣品和測試樣板，如有需要請聯系！
北京時代超群電器科技有限公司IC部
楊雙雙：18210871136
qq號：1226415953
淘寶id:時代四維
淘寶店鋪：http://wlywrsj.cn/bbs_read.asp?id=4879
