LV8731是日本三洋公司2010年****推出的兩相步進電機驅動器芯片，電壓8-32v，電流2.5a，用于驅動57及以下的步進電機，細分1-16可調，此芯片為****工藝，超低的0.45歐導通電阻，體積更小，發(fā)熱更低，加入了跨時代的短路保護功能，并且芯片本身帶有5v電源輸出。北京時代超群電器科技有限公司是三洋公司授權的lv8731芯片技術支持公司。

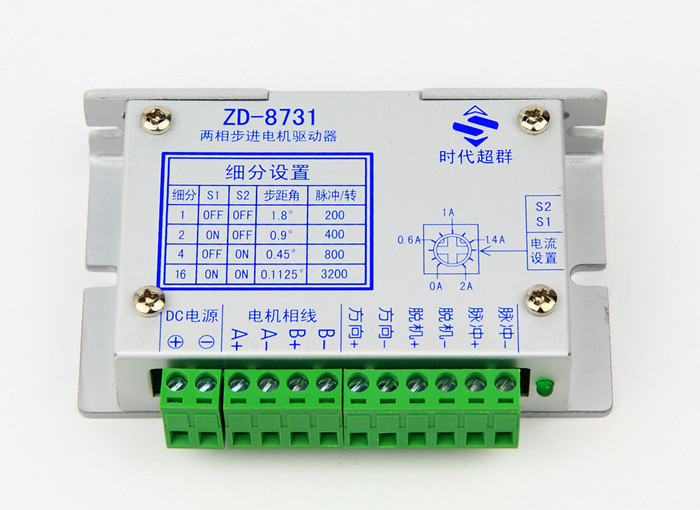

2A集成芯片步進驅動器ZD-8731
驅動器說明書下載： ZD-8731 說明書.pdf
兩軸集成芯片步進驅動器ZD-8731-D
產品特點
*高集成度高可靠性
*同時驅動兩個步進電機，可完全分開控制
*接口采用超高速光耦隔離
*高抗干擾能力，在高頻干擾環(huán)境中仍能準確運行
*****驅動電流2.0A
主要功能
*整步、半步、四細分、十六細分可調
*輸出電流線性可調
*過熱自動保護
*自動半流鎖定
*支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環(huán)境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
