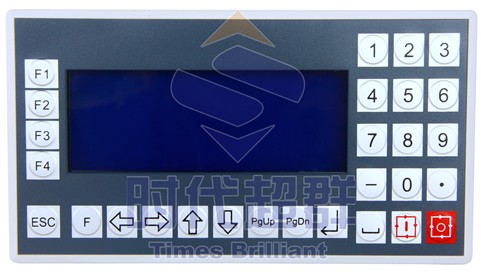

CM20L-60 步進控制器產品圖：
CM20L-60 步進控制器主要功能：參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。 手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。 程序管理：可對當前加工程序進行修改、保存。 自動加工：可實現單段/連續、空運行、暫停等功能。 示教編程：可使用示教編程或選擇示教 外部手動：可定義多種外部手動功能，以方便使用 自由選擇輸入功能：使有限輸入口可實現各種用戶需求 指令豐富：17條多功能指令，能滿足您的各種功能需要 快速點位：名軸可以****速度分動，以提高效率 子程序：子程序調用，可嵌套8層 中斷：由外部信號中斷當前的運動轉入中斷處理 隨動：各軸運動的過程中，隨動軸可根據輸入點的狀態運動 測位停：遇輸入點有效后中止當前程序行的執行 CM20L-60 步進控制器系統組成：數控系統主要由以下幾部分組成： 高性能、高速度32位 液晶顯示器(分辨率:192×64) 專用運動控制芯片(信號輸出為:5V TTL) 輸入/輸出(24路光電隔離24V輸入,10路光電隔離24V輸出) 用戶加工程序存儲器(可存儲48個程序) ****程序行數300行 薄膜按鍵陣列(28鍵) CM20L-60 步進控制器技術指標：最小數據單位 0.001mm ****數據尺寸 ±9999.999mm 快速點位運動限速 8000mm/min (脈沖當量為0.001毫米時) ****加工速度限速 8000mm/min (脈沖當量為0.001毫米時) ****脈沖輸出頻率 150KHz 控制軸數 6軸(X,Y,Z,C) 聯動軸數 直線4軸(X,Y,Z,C)，圓弧2軸(X,Y) 電子齒輪 分子:1-65535,分母:1-65535 系統主要功能 自動、手動、程序編輯、系統參數、自檢、設置等 CM20L-60 步進控制器外觀及面板：控制器外觀：見首頁 外形尺寸：長172，寬94，厚30 嵌入孔尺寸：長162，寬84，前面板厚4
|
