低壓伺服系統被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。時代超群低壓伺服，操作簡單，電子齒輪，可做AGV小車。200W，400W可選，標準60伺服安裝尺寸。國際通用！可配減速機等各種配件！質保2年！W黑V紅U 藍
60A3A02030-SC0 + DM-055B
這兩款產品額定轉速3000RPM，****轉速1RPM，具有運行噪音小，運行平穩，噪音低的特點。電機編碼器采用2500線編碼器，特別適合需要高轉速，低噪音的場合 DM-055B低壓伺服驅動器采用2 位高速DSP 芯片；FOC 場定向矢量控制，支持位置/速度閉環；位置模式支持指令脈沖+方向 或 正交脈沖信號；速度模式支持PWM占空比信號 或 4~20ma電流 或 0.6~3V電壓信號控制； 16位電子齒輪功能，1~65535 / 1~65535； 供電電壓+20V~50V。支持50~500W交流伺服電機；支持485（modbus協議RTU模式）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件；具有欠壓，過壓，堵轉，過熱保護； 提供隔離輸出的 到位信號、報警輸出信號、編碼器零點信號。 本驅動器提供一個上位機軟件，用于監測和測試驅動器�？梢酝ㄟ^軟件查看和設置驅動器內部參數。

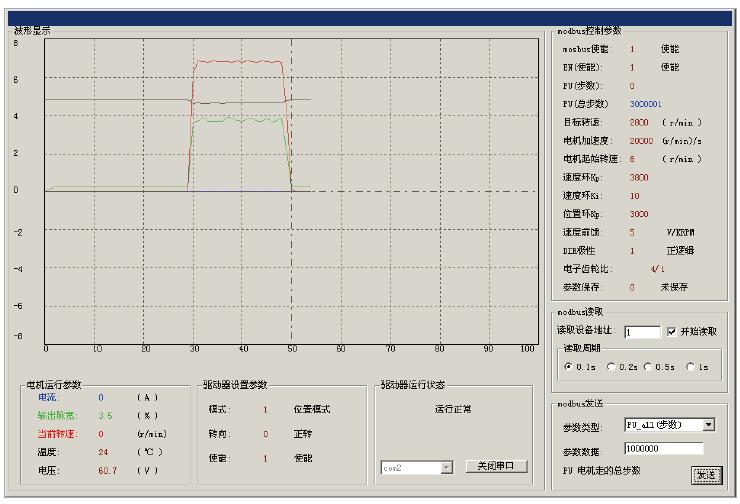

如上圖所示，軟件分為波形顯示，電機運行參數等幾個部分。下面介紹一下各個部分的功能和作用。 波形顯示：一共有4個通道，分別用4種顏色表示。顏色和 電機運行參數 內的字體顏、色相同。即：藍表示電流，綠表示輸出的脈寬，紅表示當前轉速，黑表示電壓。 電機運行參數：表示電機運行的實時數據。 驅動器設置參數：顯示驅動器的撥碼開關，和方向使能設置。如果是modbus模式，此欄無效。 驅動器運行狀態：此欄會顯示驅動器的報警狀態，如果沒有報警會顯示運行正常。 Modbus控制參數：此欄內的參數是驅動器內部的參數，如果要修改這些參數，必須先對modbus使能寫1。具體的參數含義參考 寄存器說明。 Modbus讀�。捍藱诳稍O(shè)定驅動器的地址，讀取驅動器數據的周期，和是否讀取。 Modbus發送：此欄用于修改驅動器參數，首先選定參數類型，再設定好參數數據，然后點發送即可。

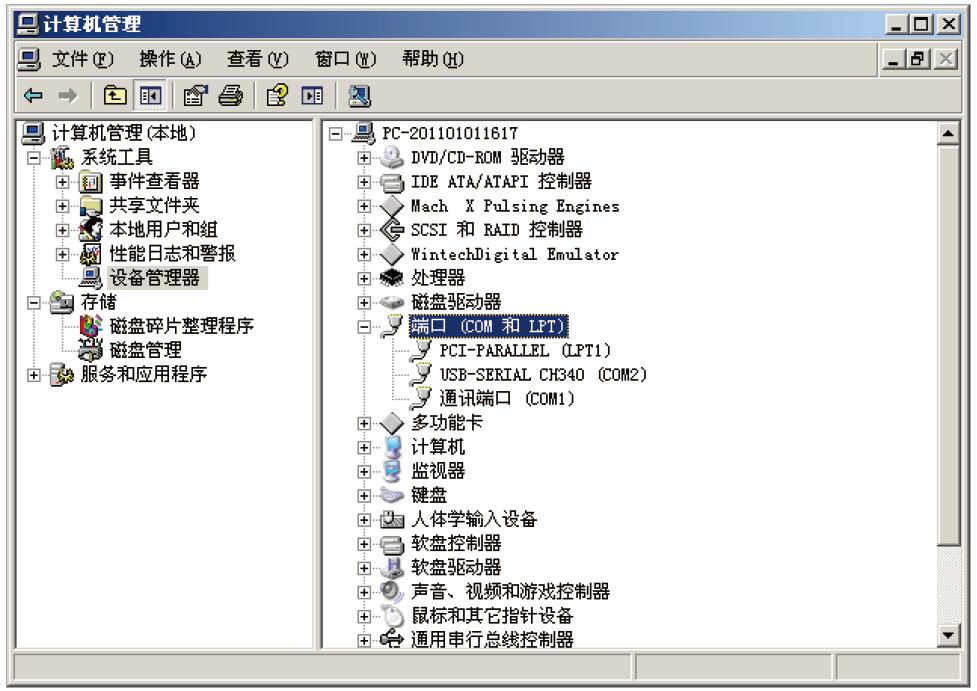

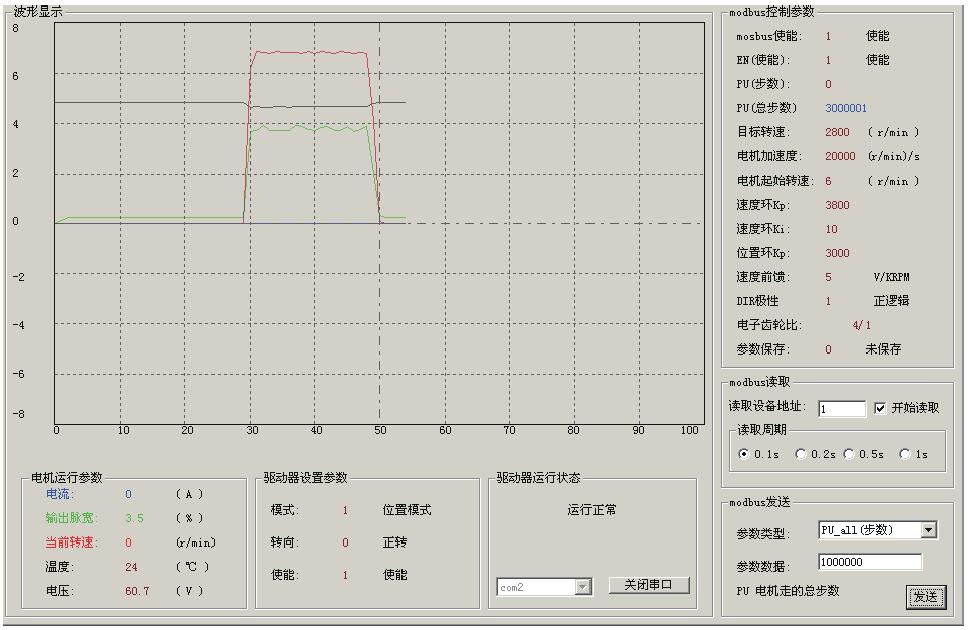

上位機測試如何開始 1. 連接需要的信號 2. 安裝驅動和上位機軟件 1. 插上電機動力線和編碼器線 2. 驅動器上+VDC 和 GND接上電源，電源根據電機的額定電壓來，電機額定電壓36V 就接36V. 3 插入附帶的USB 轉485 線在電腦的485 接口上，另外一端插驅動器上 1. 安裝USB 線驅動程序，在光盤中， 。安裝好后，插入附帶的USB 轉485 線在電腦的485 接口上，另外一端插驅動器上，然后在電腦中的設備管理器中查看分配的COM 口號。如下圖所示為COM2  2. 安裝電腦上位機軟件， 安裝好后打開。在驅動器運行狀態中選擇剛剛在設備管理器中看到的COM 口號，這個是COM2。正常的話可以讀到數據。如下圖所示：
3. 試運行 重新上電，然后在上位機中如操作 選擇modbus 使能 參數數據輸入 1 點發送 選擇PU 步數 參數數據輸入 4000 點發送 （1000 線編碼器，經過內部倍頻后有4000 脈沖一圈）上面發送4000 電機會轉一圈，發送-4000 發轉一圈。 這個是試運行，具體需要什么控制方式，可以查看說明書。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
