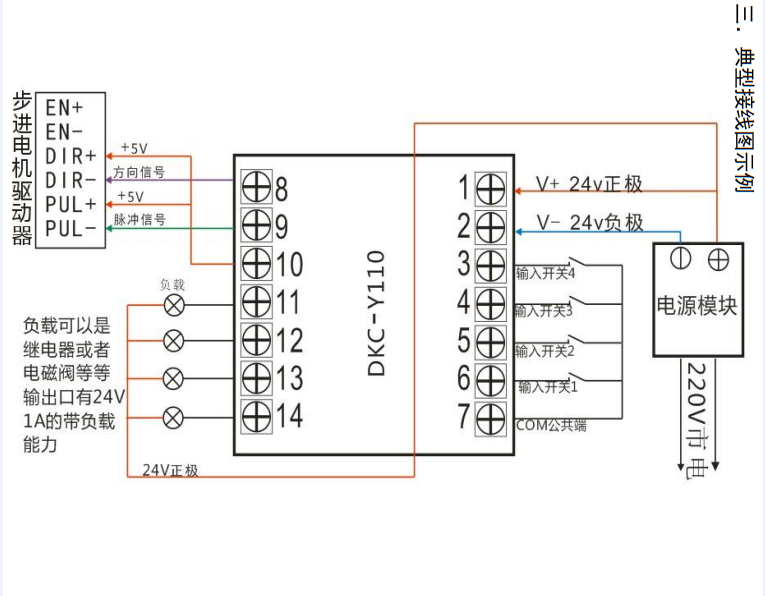

具體接線圖如下：
客戶要求按一下開關按鈕，絲杠走100mm，然后回到機械零，電機細分設置的為1000，絲杠導程為10mm。 接線： 在輸入口1 接按鈕 1。
系統設置：（ 使用用設置默認設置）
單位設置 ：毫米。 每圈脈沖 1000. 每圈距離 00010.0 N01 輸入 10 000（前兩位數字第一位是輸入口號，第二位是相應輸入口的狀態，后三位是需要跳轉的行號，這里設為的是如果輸入口1斷，一直循環來檢測輸入口的狀態，通的話執行下一步）
N02 速度 1000（速度設為1KHZ） N03 正轉 100（正轉100mm） N04 反轉 100（反轉100mm回到程序零點） N05 跳轉 10 000（跳轉到 N01 行循環檢測輸入口，前兩位是需要跳轉的行號，后三位不用設置） N06 結束 聯系人：趙工 17698904995 微信同號
|
