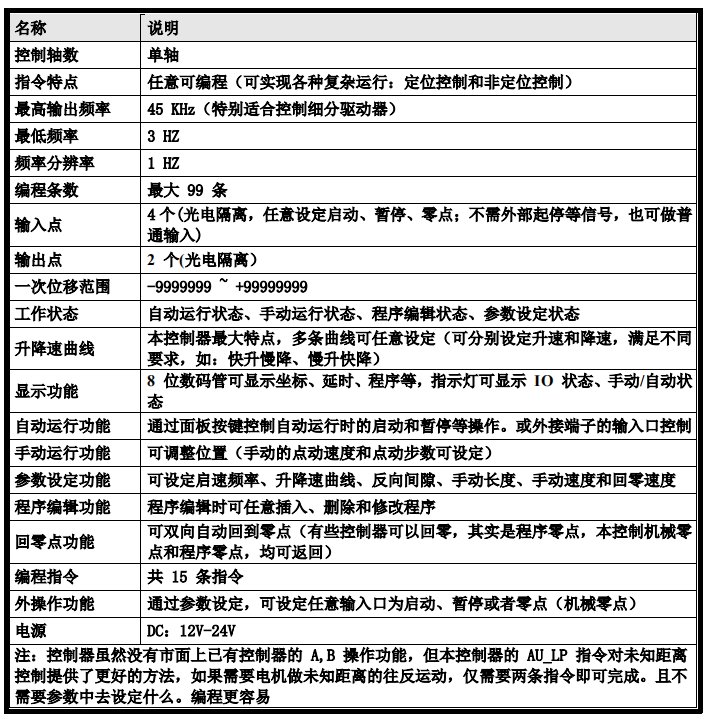

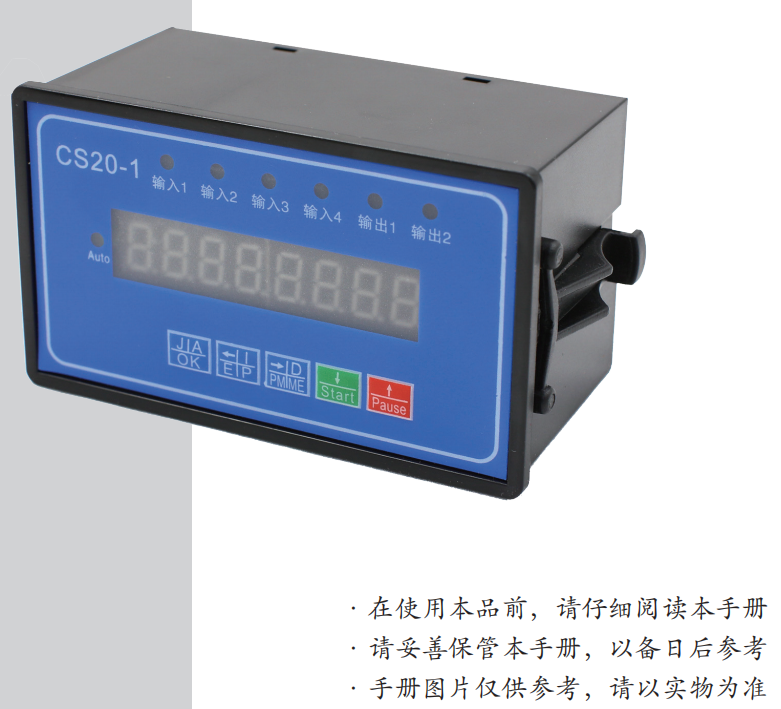

簡介 CS20-1是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積 小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自 動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您 想實現的步進電機單軸控制器�？砷_發專機控制器�？刂祁A留串口功能， 可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由 客戶定制。 一 產品特點

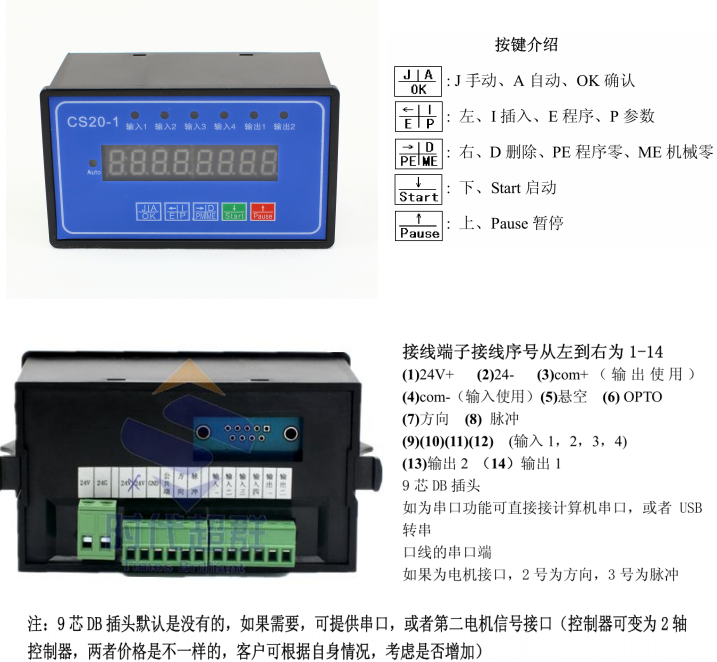

二 前面板功能說明

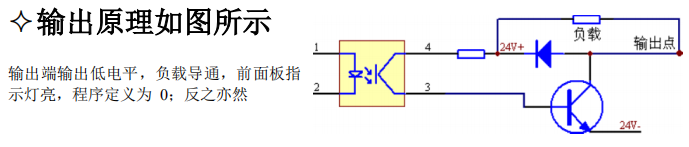

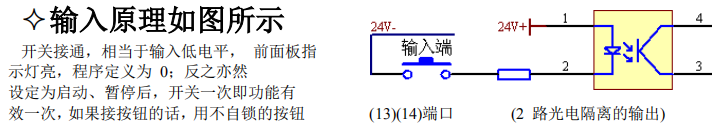

三 后面板圖及信號說明

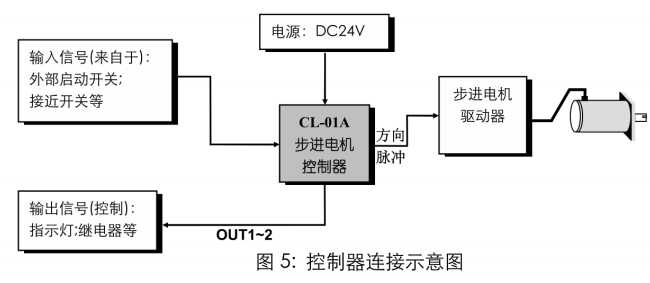

四 控制器連接示意圖

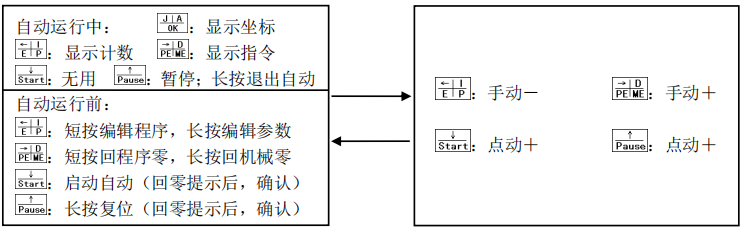

五 操作說明 控制器總是工作在四種狀態之一：自動狀態、手動狀態、程序編輯狀態、參數設定狀態，因為控制器 只有 5 個按鍵，所以好多按鍵都是復合按鍵，而且按鍵分長按和短按。 控制器上電后，控制器處于手動狀態且坐標值自動清零，這時可以手動來控制電機運動。手動下按鍵 功能如下： 1. 手動自動切換，乒乓切換，按一次進入自動（auto 燈亮），再按回到手動； 2. 按下，電機負向運行，抬起，電機停止運行； 3. 按下，電機正向運行，抬起，電機停止運行； 4. 按下一次，電機朝負向運行指定脈沖數（具體數值由參數中 HL 參數決定）； 5. 按下一次，電機朝正向運行指定脈沖數（具體數值由參數中 HL 參數決定）； 自6.動中，按鍵的作用同手動中是不同的。 7. 手動自動切換，乒乓切換，按一次進入手動（auto 燈滅），再按回到自動； 8. 短按，進入程序編輯；長按，直到聽到蜂鳴器響，然后放開，進入?yún)?shù)編輯； 9. 短按，提示  ，如果此時按下 ，或者 ，控制會自動回到坐標零點。如果不需要控制器返回坐標零點，再按一次 ，可取消操作；長按，聽到蜂鳴器提示，數碼管顯示 ，此時按下  ，控制朝負向找機械原點；如果按下 ，則朝正向找機械零點，直到 碰到零點開關，系統找尋零點的過程中，可通過 鍵來取消操作，如果不繼續找機械零點操作，再按 一次  ，即可取消回零操作。如果參數中沒有設定機械零點，這時出現的提示是和短按時是一樣的， 即  ，此時按下 鍵不執行回機械零動作而執行回坐標零的動作； 10. 自動執行控制器中保存的程序； 11. 未自動運行程序前，長按會使控制器復位；如果程序已經啟動，按下后，程序會暫停運行，且 8 位數碼管閃爍； 具體操作流程如下：
程序編輯和參數編輯詳細操作見后面章節。 聯系人：李經理 聯系方式：17600500753（同微信 QQ）
