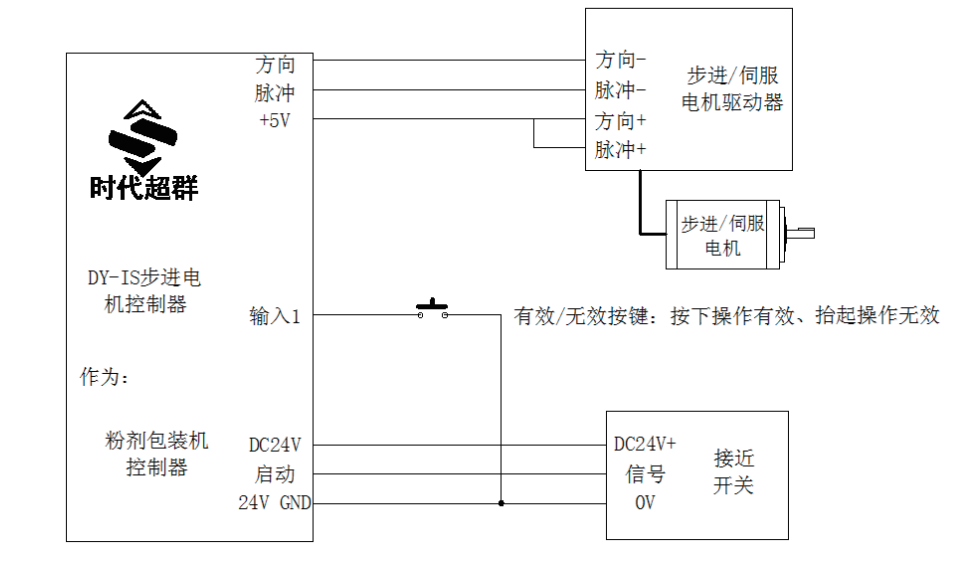

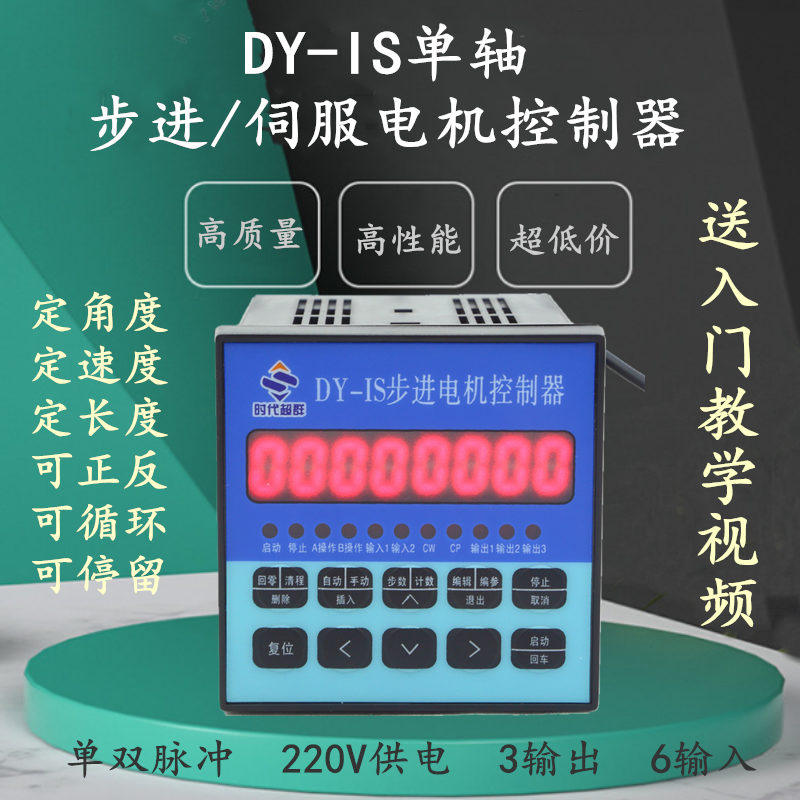

上圖為我司可編程控制器DY-IS,本篇介紹一下應用于粉劑包裝控制器的編程實例。 系統配置:DY-IS 控制器、兩相步進電機 110HBP165AL4- TK0(或三相 110HCY280AH3-TK0)、驅動器,操作面板除了 DYIS 以外,還配有:1、有效 / 無效按鍵(自所按鍵)。當此按 鍵按下后才能啟動電機運行;在此按鍵抬起狀態,即使有光電 開關信號,電機也不動作。 運行要求:我們以主軸運行速度每秒 2 圈為例,主軸每轉 1 圈,啟動步進電機一次,步進電機要在 0.25 秒內帶動蝸桿旋轉一周。要求包裝 5 萬袋,則長聲報警 10 次。這時計數器需 清零重新開始。在控制按鍵中,有計數器清零按鍵 [ ∨ ] 和計 數器存儲鍵 [ > ],可隨時使用。
設計分析:以二相電機為例,使驅動器工作在 20 細分狀態, 這時的步距角為 0。09 度,脈沖當量為:步進電機每運行一周 需 4000 個 CP 脈沖。 參數設定:(進入?yún)?shù)設定狀態) JF=1000,RS=H,CC=0,HL=10,HF=1000,BF=1000, NA=00,NB=00 上述參數可以根據具體的切分機有所調整。 說明:我們提供的程序可能和您的要求有些出入,但我們 會免費幫您設計您滿意的程序和硬件配置! 程序清單:(控制器上電后,使其顯示方式為計數方式) 00 J-BIT 09 1 1 ;如果有效 / 無效按鍵為無效狀態(未 按下,1N1=1),則程序返回 01 SPEED 38000 ;假設高速運行速度 38KHZ 02 G-LEN 4000 ;電機運行一周(4000 步) 03 CNT-1 1 ;計數器加 1 04 J-CNT 06 50000 ;計數器 =5 萬,轉至長聲報警 10 次 05 JUMP 09 ;計數值不到 5 萬,轉至結束 06 OUT NNN1 ;計數值已到 5 萬,長聲報警 10 次 07 DELAY 200 ;延時 0.2 秒 08 LOOP 07 10 ;長聲報警 10 次 09 END
