SD300伺服驅動器選擇運行模式介紹（LHC)

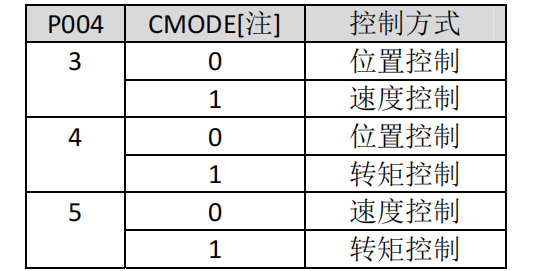

今天由我時代超群：李工(17301218680)，介紹這款SD300系列伺服驅動器在運行模式上如何切換選擇。這款電機驅動器支持6種運行模式; 0：位置控制模式； 1：速度控制模式； 2：轉矩控制模式； 3：位置/速度模式； 4：位置/轉矩模式； 5：速度/轉矩模式； 這6種模式是由Pn004 這個代碼的選定參數決定的。上邊的0 1 2 3 4 5 代表的運行模式，Pn004設置成(0 1 2 3 4 5)多少就是執行的哪個模式。 0：位置控制模式； 1：速度控制模式； 2：轉矩控制模式； 3：位置/速度模式； 4：位置/轉矩模式； 5：速度/轉矩模式； 設置為 3、4、5 時，兩種模式相互切換，具體控制方式由 DI 輸入的 CMODE 決定：

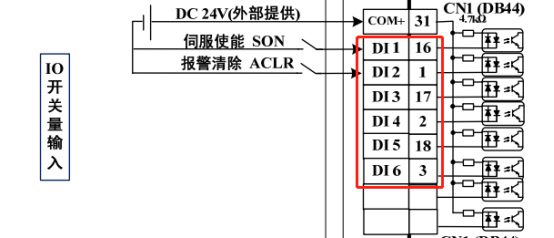

這個輸入口的通斷決定著運行模式，這個輸入口隨便選一個，把這個輸入口對應的引腳接出來一根線和0V導通斷開就會切換運行模式，輸入口見下圖：
輸入口引腳有6個，分別是1 2 3 16 17 18 ，這6個引腳對應6個參數代碼，

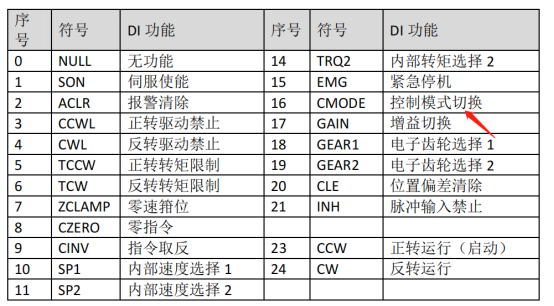

把這個參數的代碼改成16就可以了見下圖
改好后一定要保存參數，參數保存是EE-SET. 如果需要了解其他驅動器應用請聯系我17301218680李工電話微信同步，或者關注我的抖音dyztiv50eq8p觀看更多技術視頻
