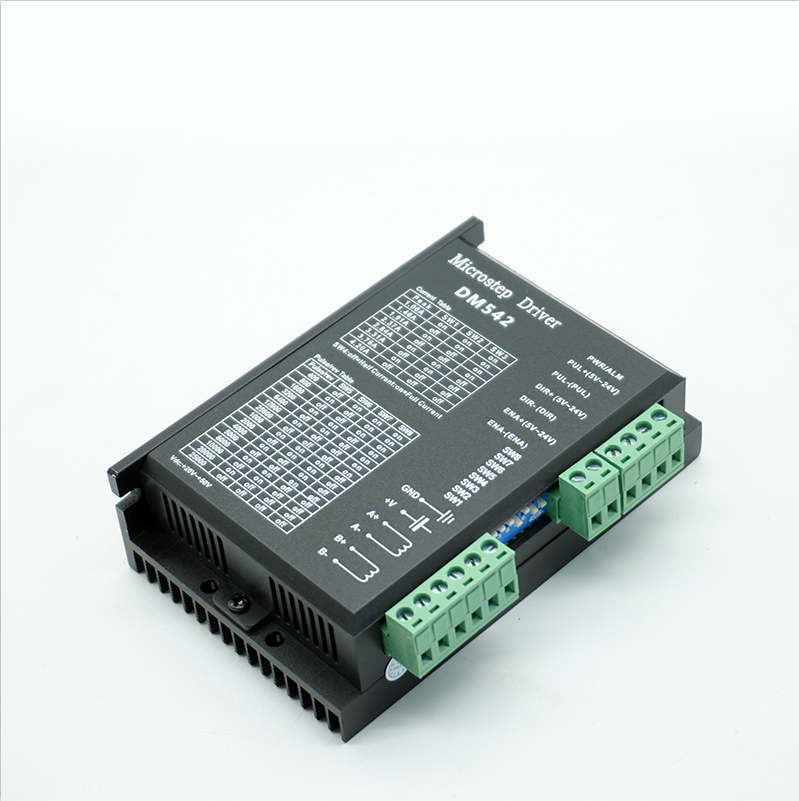

產品特點： 1：低價格，高速力矩大
2：供電電壓可達 50V 3：輸出電流峰值可達 4.2A 4：三態電流控制技術電機發熱低 5：靜止電流自動減半 0.4S 減小為 60% 6：可驅動 4，6，8 線兩相步進電機 7：光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz 8：細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選 9：外形尺寸小巧（118×75.5×34mm） 10：電流設定方便，八檔可選 11：4 位撥碼，共 15 檔細分 12：具有過壓、短路等保護功能 13：雙極恒流 PWM 驅動輸出 14：適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。 電器指標：
參數： 最小值： 典型值： ****值： 單位： 輸出電流（峰值） 1.0 - 4.2A A 輸入電源電壓 20 24/36 - VDC 控制信號輸入電流 7 10 20 mA 步進脈沖頻率 0 - 200 kHz 絕緣電阻 500 - - MΩ 使用環境及參數：

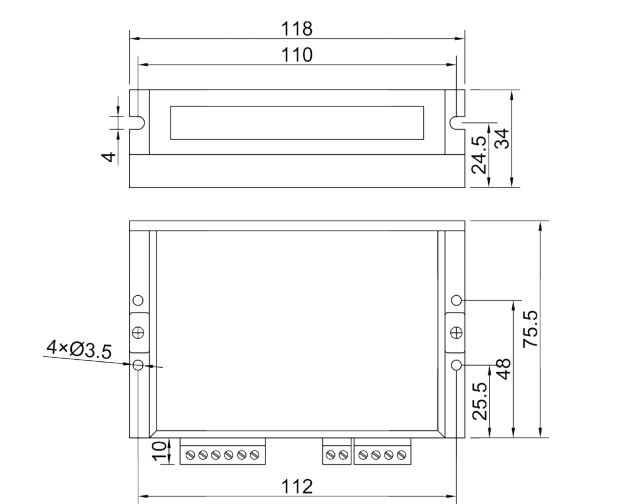

冷卻方式： 自然冷卻或強制風冷 使用場合：不能放在其它發熱的設備旁，要避免粉塵，油霧，腐蝕性氣體，濕度太大及 強振動場所，禁止有可燃氣體和導電灰塵 溫度：0℃－ 50℃ 使用環境： 濕度：40 － 90%RH 震動：10~55Hz/0.15mm 保存溫度： -20℃～ 65℃ 重 量： 230克 安裝尺寸圖：
接口描述：
脈沖+（+5V~24V）：脈沖控制信號：脈沖上升沿有效；脈沖 - 高電平時 23 ～ 24V，低電平時 脈沖- （PUL） :0 ～ 0.5V。為了可靠響應脈沖信號，脈沖寬度應大于 1.2μs。
方向+（+5V~24V）：方向信號：高 / 低電平信號，為保證電機可靠換向，方向信號應先于脈沖 方向- （DIR） ：信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如 A+、A-交換）可以改變電機初始運行的方向，方向 -高電平時 23 ～ 24V，低電平時 0 ～ 0.5V。
強電接口：

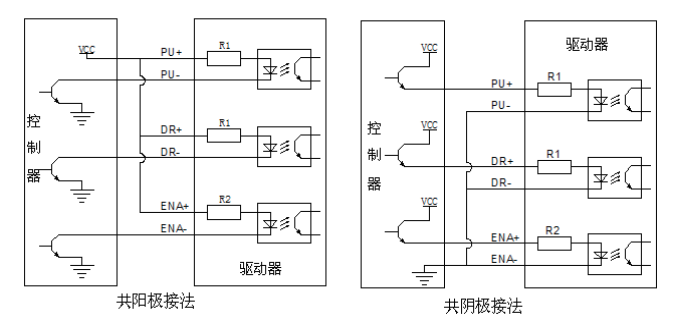

名稱： 功能： - 直流電源地 + 直流電源正極，范圍 +20V—+50V，推薦值 +36VDC A+、A- 電機 A 相線圈 B+、B- 電機 B 相線 控制信號接口電路： ZD-2HD542 驅動器采用差分式接口電路可適用差分信號， 單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅 動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合， 我們推薦用長線驅動器電路，抗干擾能力強�，F(xiàn)在以集電極開路 和 PNP 輸出為例，接口電路示意圖如下：
注：VCC 通用 +5V~24V

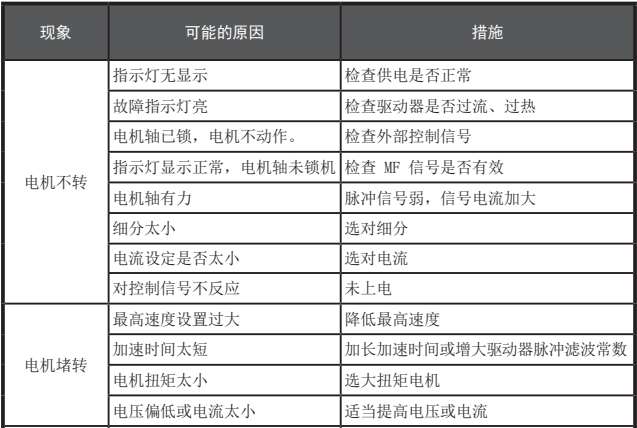

常見問題解決方案：

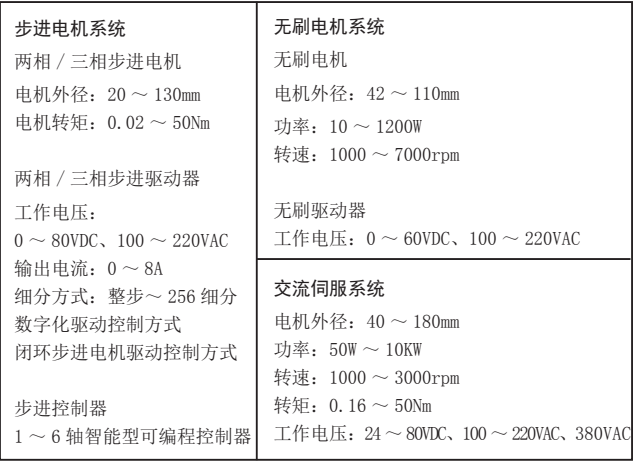

運動控制：

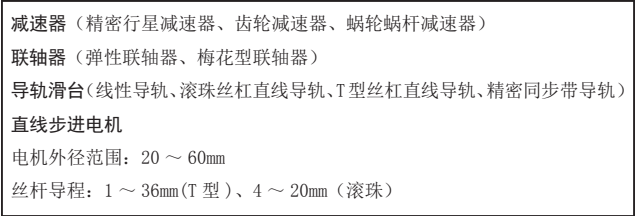

機械傳動：
開關電源：
