電位器調速設置方法： 電位器調速首先把模式改為速度模式PR004進入改為1或者是轉矩模式調速的話25號表示速度模式給定方式0表示模擬量調速1表示多段速2表示模擬量加多段速pr025改好之后保存之后斷電重啟就生效了然后給他使能信號模擬量用電位器調他就會按照電位器給的電壓運行 剛性調節： 調至剛性參數pr005表示的是速度剛性再者就是pr009同樣都是10個10個往上加找到自己適用的參數這樣的話力矩就生效了pr019在皮帶的情況下需要改大****的話調至當前數值的一倍都是立即生效的讓電機運行看一下電機的反應如果沒有噪音也不抖動的話就表示當前的這個參數值是正確的然后再保存 監控參數查詢： 第一點上點之后左上角有個小數點如果是亮了的話表示的是已經上了使能了第二個小數點亮了的話就表示欠壓了監控參數D-SPD是速度cpo是我所接受的脈沖個數pos表示的是電機所走的脈沖轉數 d-pi是電機運行3秒之內****電流d-i就是實是電流FRQ是我收到的脈沖的頻率正反轉的話可以從這里看出來d-do是輸出狀態共有4個輸出do1是準備好do2是報警do3是多功能的do4也是多功能的do4默認的是抱閘d-cnt是狀態pos-1代表位置模式dr-1 re-9是所收到的模擬量是多少v以毫v計量單位的re-10也是收到的模擬量re-12是通訊時候正常的次數re-13是錯誤的次數er-h0是表示報警表示的是報警記錄 匹配電機參數代發和恢復出廠設置： 修改電機參數：首先進入pr000把密碼改掉改成316 或者改成385再者是p002在e-def是恢復缺損長按e保存出現done表示成功恢復出廠設置. 切換正反轉： 內部正反轉的話一定要是速度模式pe101正轉是23p102定義成反轉反轉是24
模式切換： 模式切換pr004 0表示位置模式1是速度模式2是轉矩模式 3是速度與位置切換 如果運用到速度與位置切換： 找pr100使能pr101的話多功能定義定義成16是切換然后保存斷電重啟默認的是位置模式dir與0v導通之后就變成速度模式了 控制器驅動器接線方式：

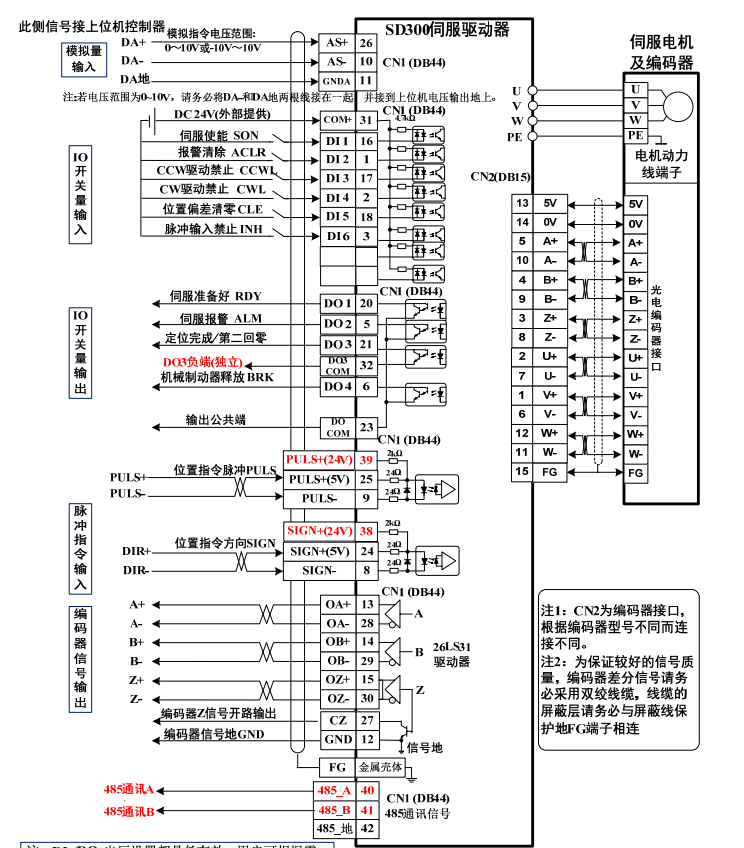

由輸入端子的 PULS+、PULS-和 SIGN+、SIGN-輸入脈沖。用 戶需根據位置控制接線圖的說明，結合實際使用要求正確接線，然后設置位置 控制相關參數。位置控制的一種簡單例子如下：

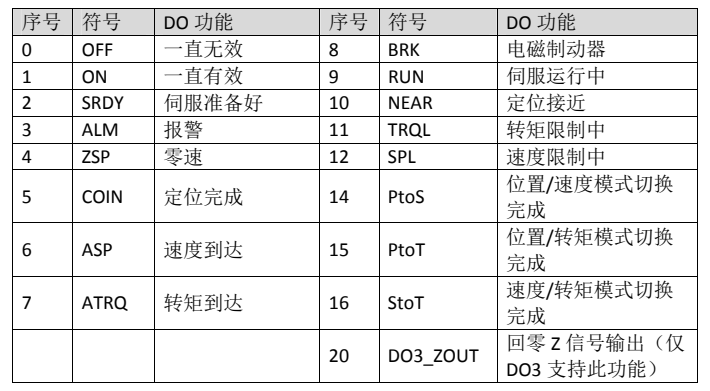

功能一覽表：

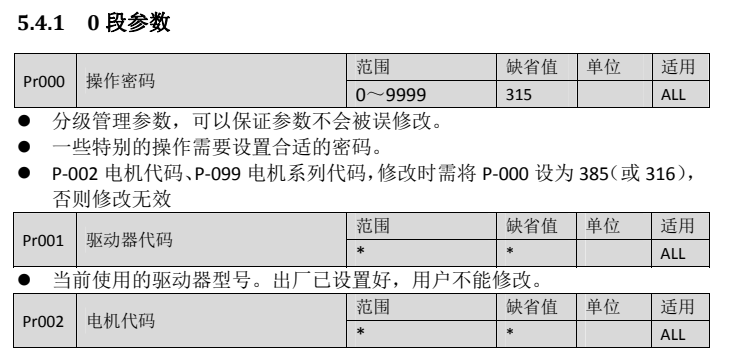

參數詳情：

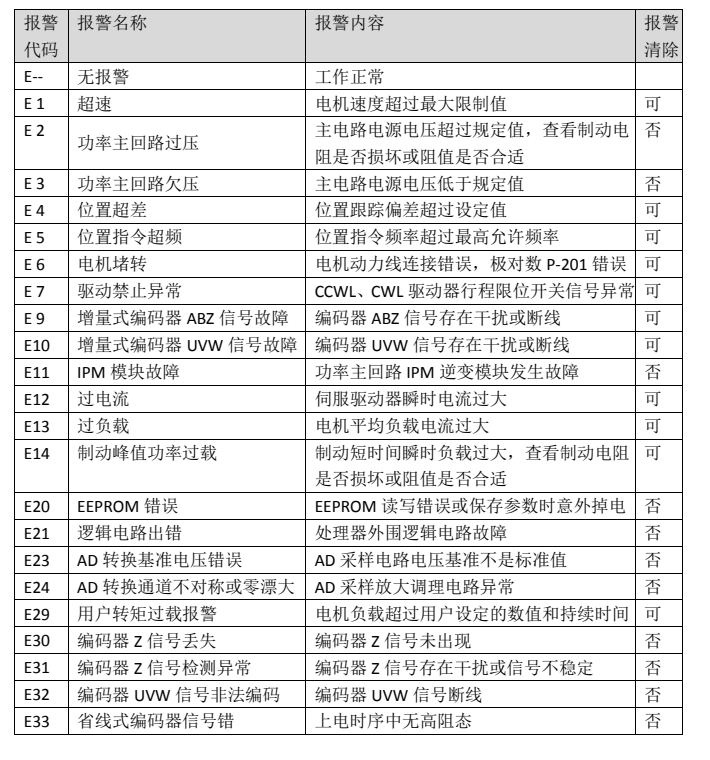

故障診斷表：
