T3M驅動器接線教程

大家好，這一期給大家講解T3款驅動器怎么接線。

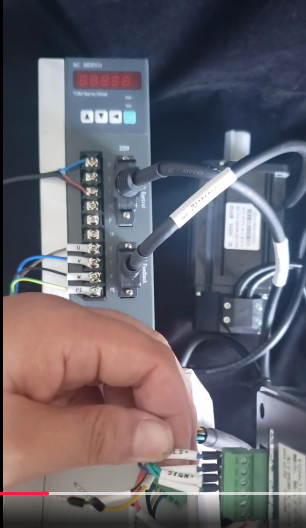

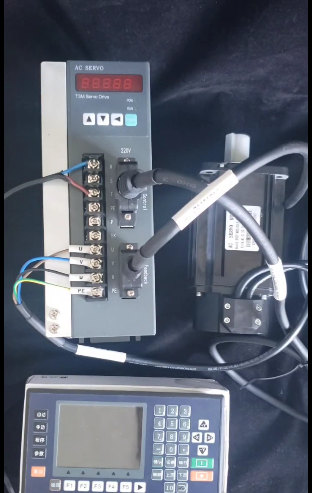

如圖，我們一套完整的伺服系統，包括一臺驅動器，一臺控制器，一臺電機。

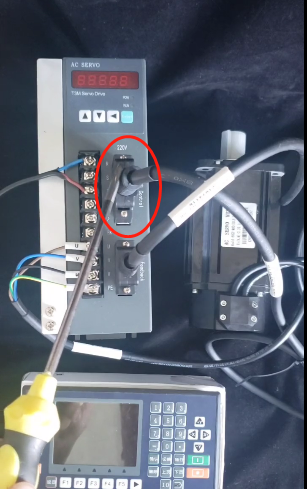

圓圈內的區域代表控制線，一邊接驅動，一邊接控制器。

線的一邊有很多線頭，我們只需要拿出4根，PUL+PUL-DIR+DIR-。PUL代表脈沖，DIR代表方向，正負不要接錯，連到控制器后面。其他就是一些外部使能，報警啥的功能線，按照客戶需要接。

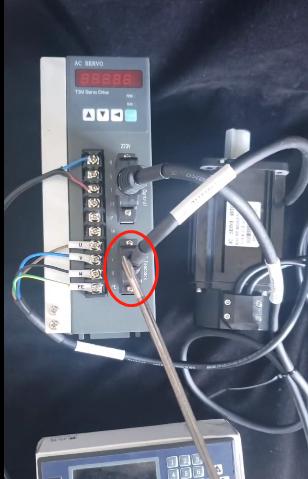

這個區域代表編碼器線，一邊接驅動一邊接電機。

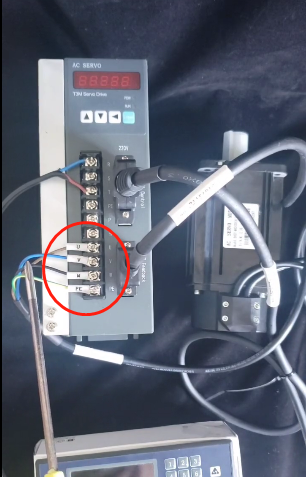

UVW三根是動力線，對應驅動接口去接，千萬不要接錯。PE是地線。

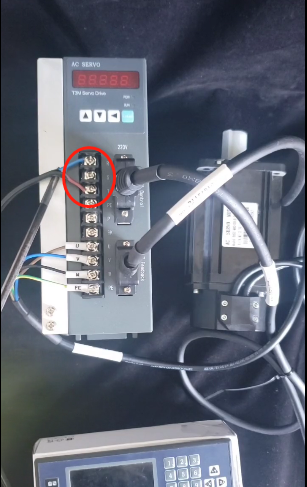

RST代表電源區域，本款驅動可以接單相220或者三相220，單相220接R和T，不分零火線。

以上就是本款驅動器的接線，常規SD300款和本款接線是一樣的。
