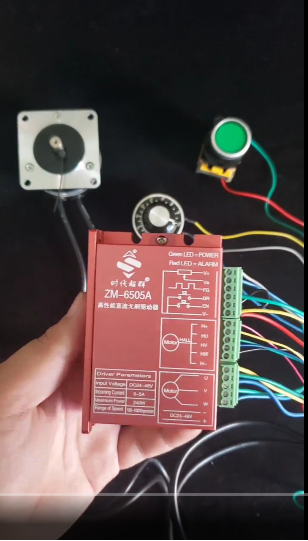

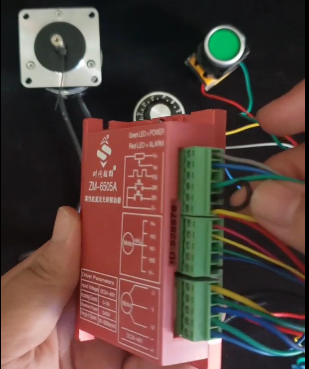

ZM-6505A驅動器接線教程 我們這期給大家講解6505A驅動器的接線。這類無刷系統的接線大同小異，學會一套就可以舉一反三。

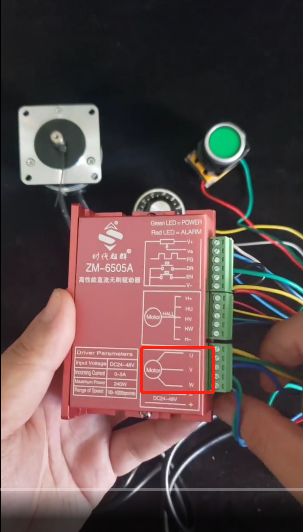

首先是UVW動力線，對應我們的三根動力線，一般是黃、綠、藍。

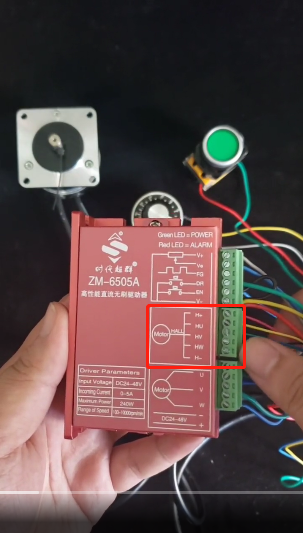

然后是5根霍爾線，同樣HU、HV、HW對應黃綠藍，H+對應紅，H-對應黑。

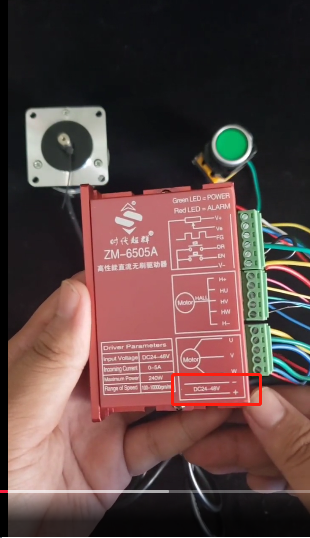

這樣驅動器和電機接好了，接下來是電源，正負對應直流24V電源，小于24V電機帶不動，大于的話有可能燒驅動哦。

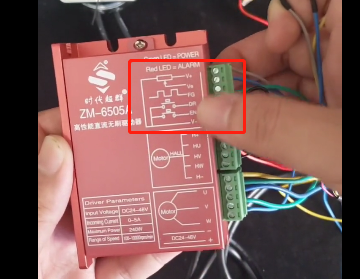

最后是功能區，我們這款驅動器需要使能EN和V-短接，不然驅動會報警。

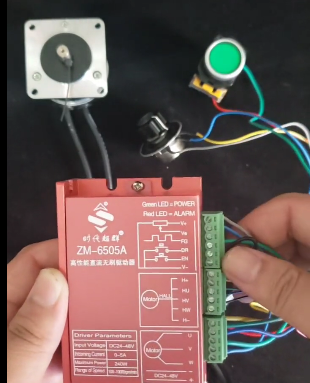

如果是模擬量調速，我們準備一個0-10V的電位器，兩邊的正負極接V+V-，中間的線接VE調速。
DR接口是方向功能，我們準備一個按鈕，一端接DR一端接V-，就可以實現換向。
以上就是無刷系統的接線，7205A、6605、6630等驅動器的接線和這款驅動是差不多的。  關注抖音號，觀看更多詳細視頻解說！
