1. 產品特點

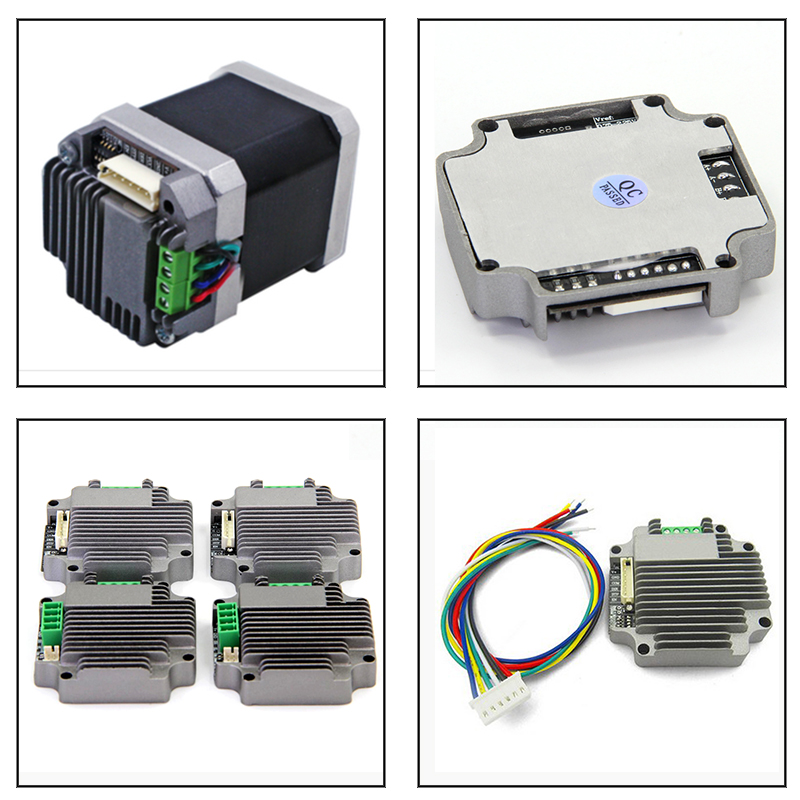

☆ 微型設計，安裝便利，可與 57 步進電機一體化
☆ 散熱鑄鋁封閉型外殼
☆ 停止運行時自動半流,無鎖相噪聲
☆ 并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平
☆ 電流 2-4.5A 連續可調
☆ 1/2/4/8/16/32/64/128 細分可選
2. 產品參數
電氣接口
電機在不轉動情況下，調節相電流，
左圖所示調節電位器，測量 GND 和
Ref 之間電壓。
相電流值 = 電壓值數值×2
例如：步進電機相電流為 4.0A,調節
電位器，是的 Ref 與 GND 之
間電壓為 2.0V
典型接線圖
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。
注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口）
用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
控制器外形尺寸圖
驅動器與 57 步進電機孔位、大小一致。
控制器安裝示意圖
控制器可以與 57 步進電機一體化安裝
※注意※：驅動器與電機一體化安裝前，先將驅動器輸出相電流電流
調整與電機標注電流一致！
|
