下圖為驅動器產品實拍：
產品特點：
1：具有 2 種運動模式：位置模式和速度模式，由 SW4 撥碼開關控制
2：設有 16 檔等角度恒力矩細分，****分辨率 40000 步/轉
3：****響應頻率可達 200Kpps
4：步進脈沖停止超過 1.5s 時，線圈電流自動減到設定電流的一半
5：光電隔離信號輸入/輸出
6：驅動電流 1.0A/相到 4.0A/相分 8 檔可調
7：直流電源輸入，電壓范圍：DC20V~50V
8：驅動器安裝尺寸：118×24.3×75.5mm3 ，凈重：0.2Kg

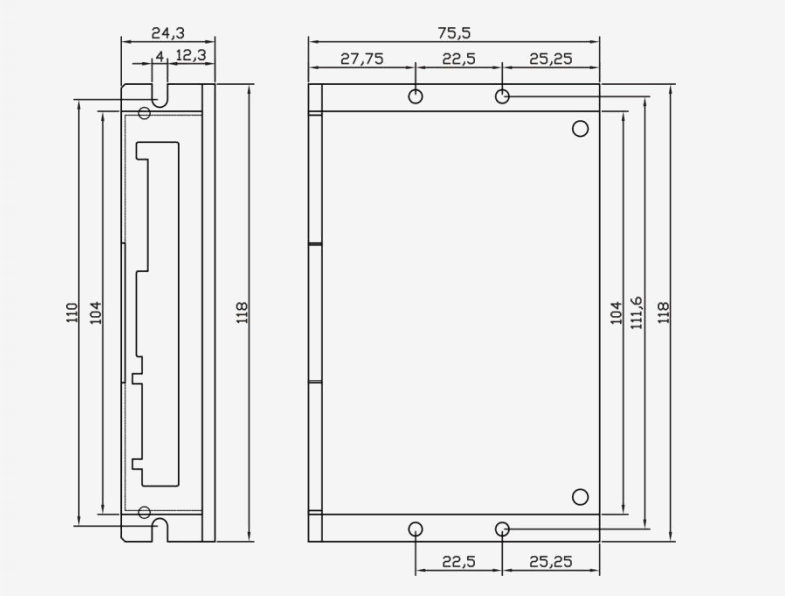

電機尺寸圖：

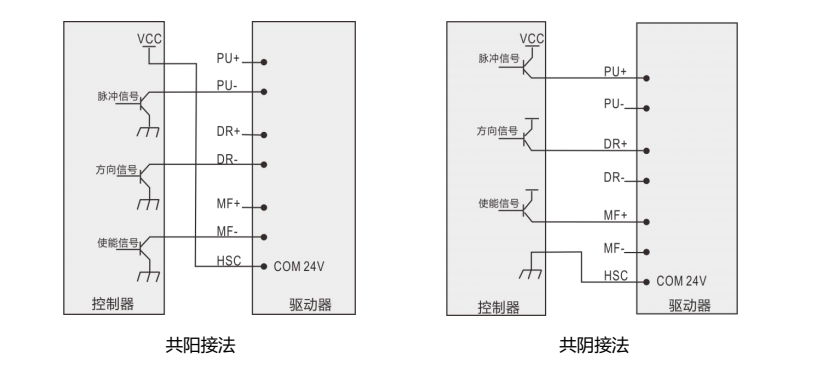

共有三種接線方法：共陽接法、共陰接法、脈沖方向接法。

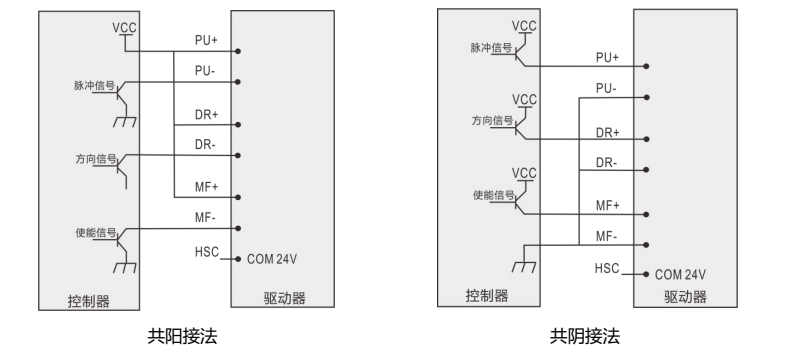

上圖為5V接線方法,下圖為24V接線方法

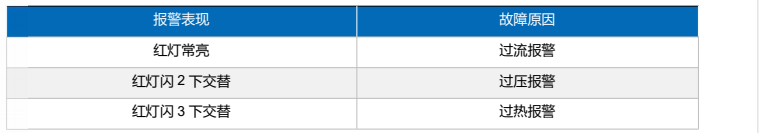

報警故障代碼：

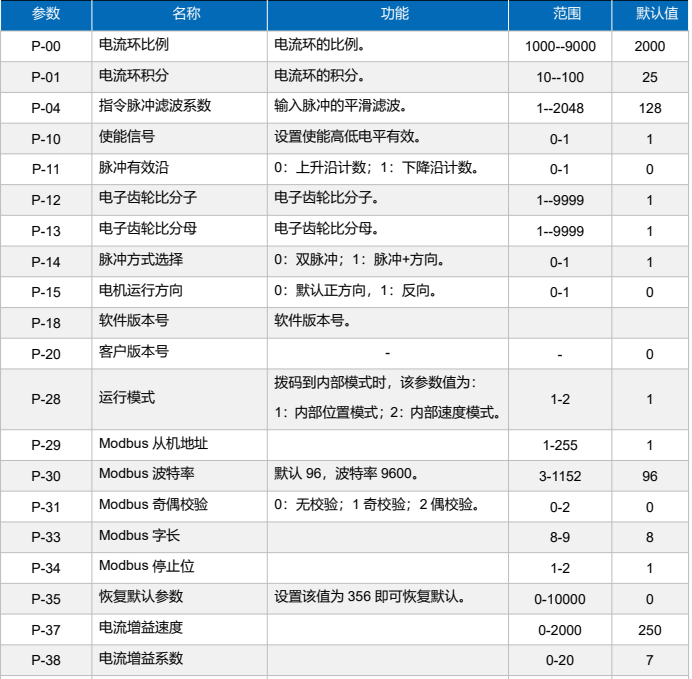

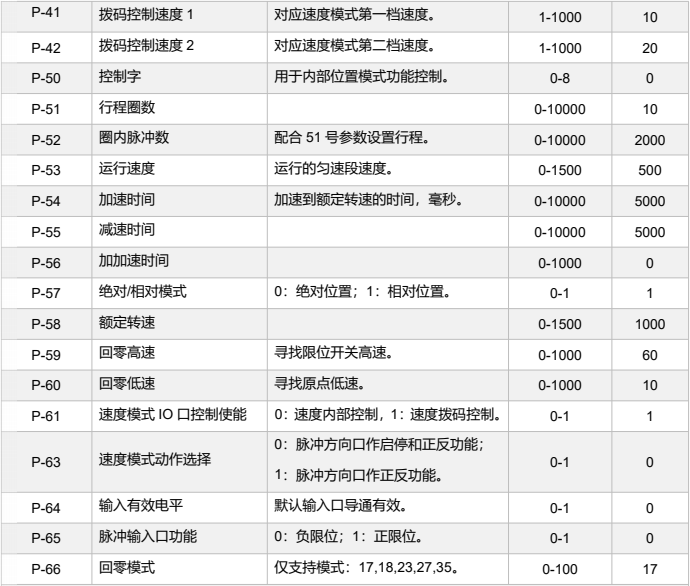

參數列表：
