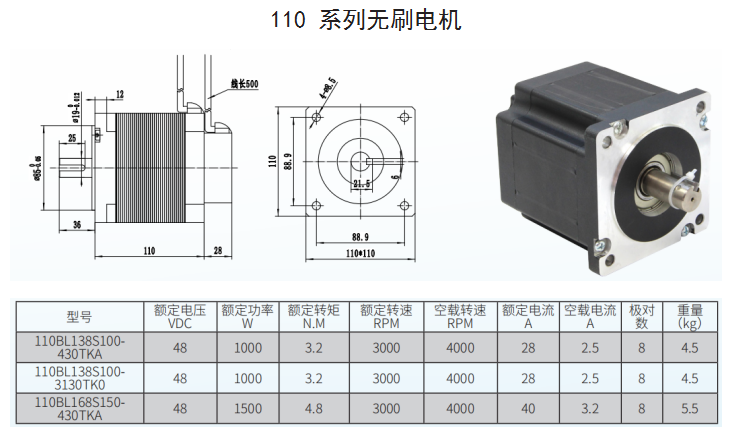

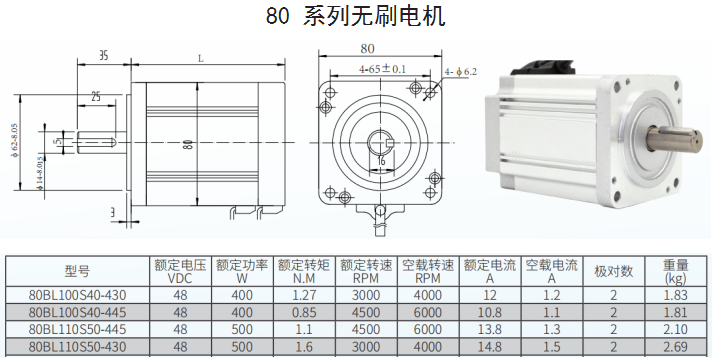

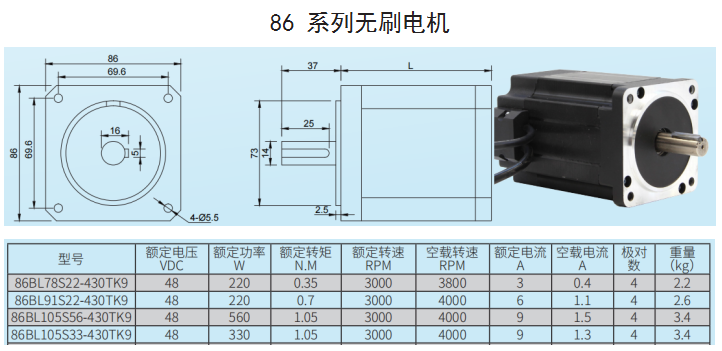

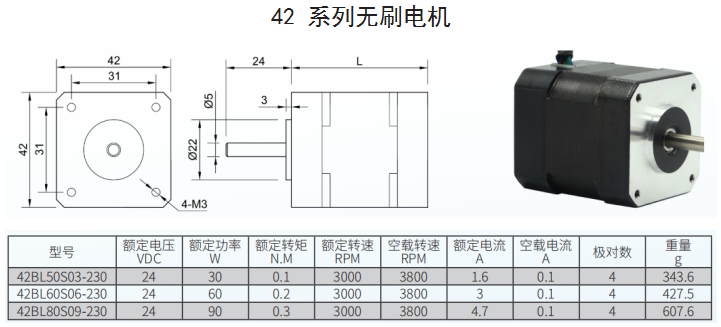

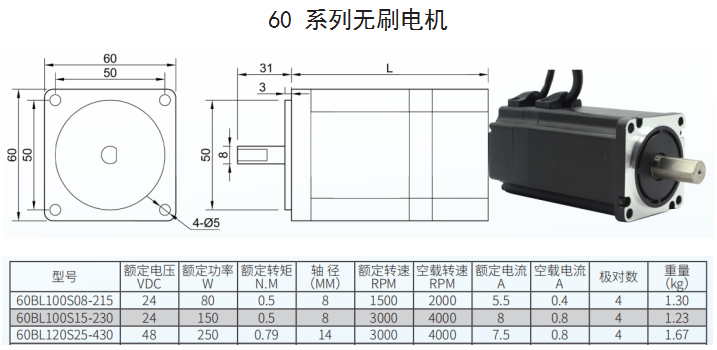

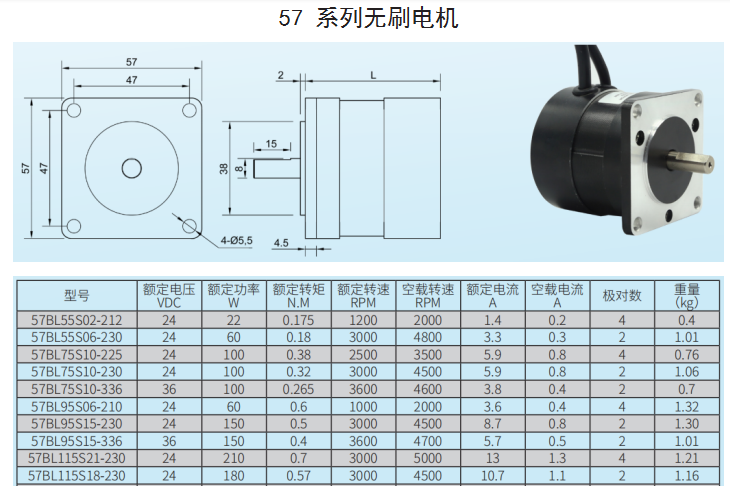

無刷驅動器DBLS-02-H-F，直流電源供電，電壓范圍24~48VDC，峰值電流100A,可設置有霍爾或無霍爾驅動方式，支持485通訊控制，內置PID 速度、電流調節器，可以對速度、電流進行控制，也可用通過控制面板+-調節來改變轉速，也可外接電位器、模擬信號或PWM脈寬信號，實現外部速度控制，還可以在通訊模式下以指令來設置電機轉速。過載倍數大于2，使電機在低速下轉矩總能達到****，具有使能，方向，剎車及脈沖速度信號輸出功能，用戶可以根據自身使用需求進行設置，具有過壓、欠壓、過流、過溫、霍爾信號非法等故障報警功能，可以有效保護電機，適用于3000W以下無刷電機，適配電機如下：

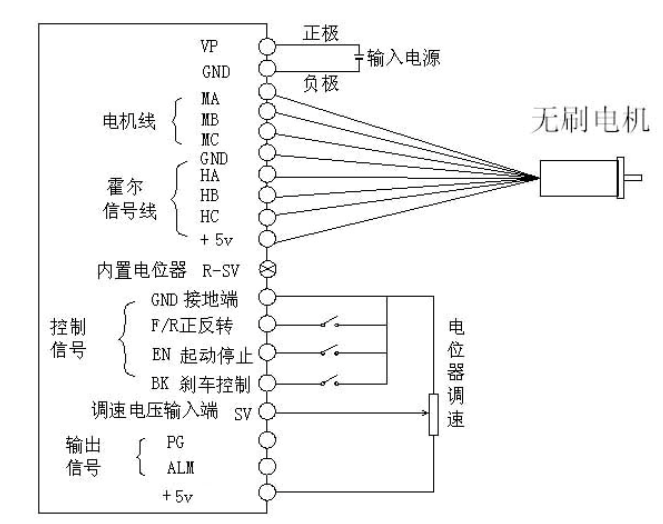

驅動器接線圖

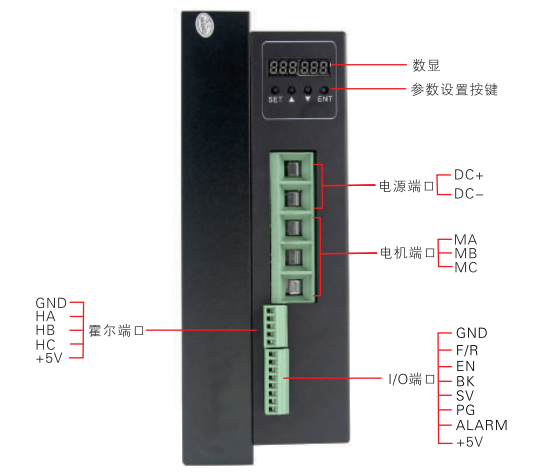

驅動器端口

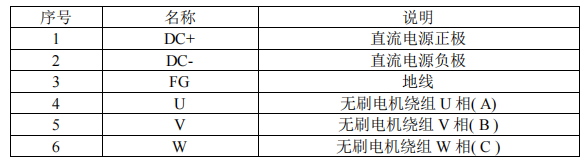

端口功能說明電源和電機接線端

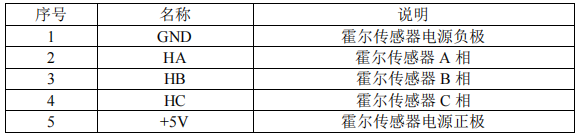

霍爾傳感器信號端

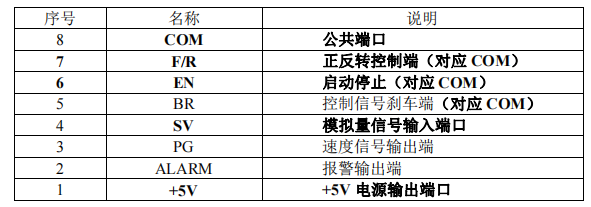

控制信號接口

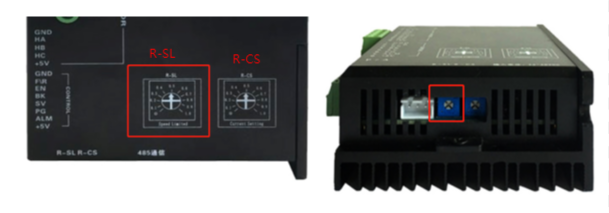

調速功能1 內部電位器調速  內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 2面板控制調速  面板控制調速：在面板模式下，通過調節+-來改變轉速。 3外接電位器調速

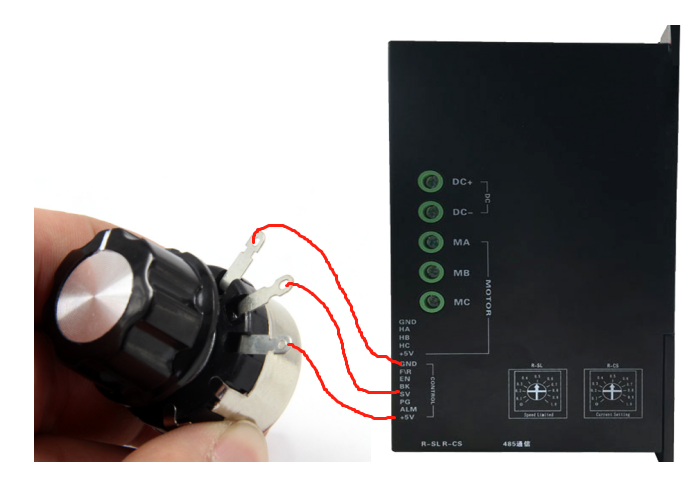

外接電位器調速：將外接電位器的兩個固定端分別接于驅動器的 GND 和+5v 一端，將調節端接于 SV 端即可使用外接電位器(5K~100K)調速。 4 外接模擬電壓調速

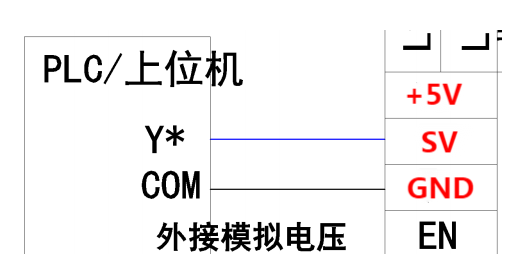

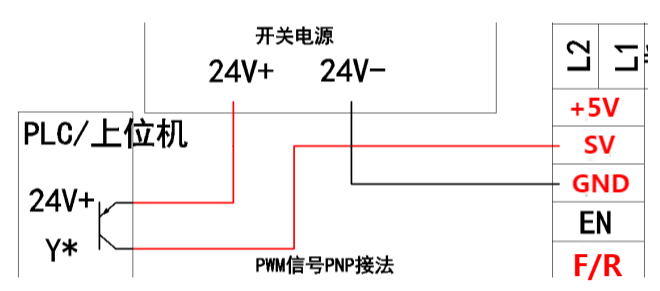

外接模擬電壓調速：可以通過其它的控制單元(如 PLC、單片機等)輸入模擬電壓到 SV 端實現調速（相對于 GND）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速。 5外接PWM信號調速
外接PWM信號調速：可使用外部數字信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率為 1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。 使能控制

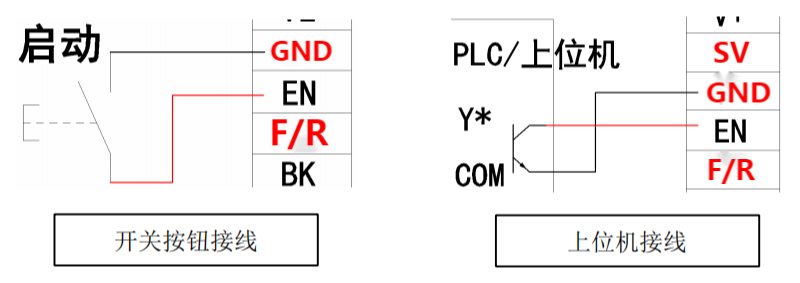

通過控制端子 EN 相對于 GND 的通、斷可以控制電機的運行和停止。當端子斷開時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 方向切換控制（F/R）

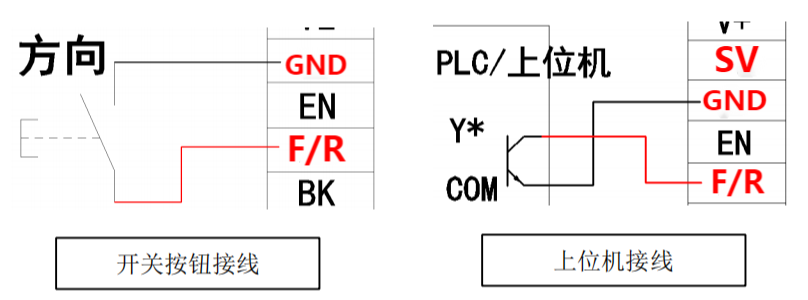

通過控制端子 F/R 與端子 GND 的通、斷可以控制電機的運轉方向。當 F/R 與端子 GND 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉。 制動控制（BK）

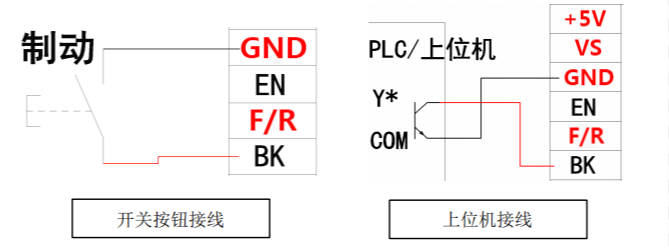

過控制端子 BK 扮與端子 GND 的通、斷可以控制電機的制動停機。制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如無特殊停機要求應采用自然停機。 驅動器顯示設置

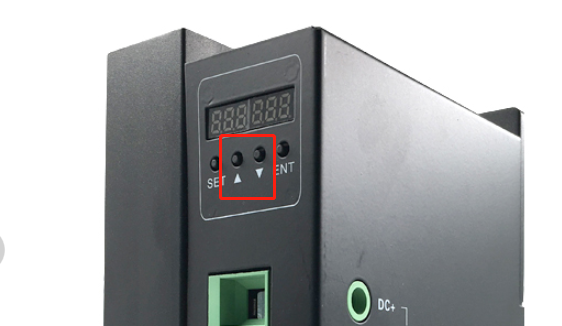

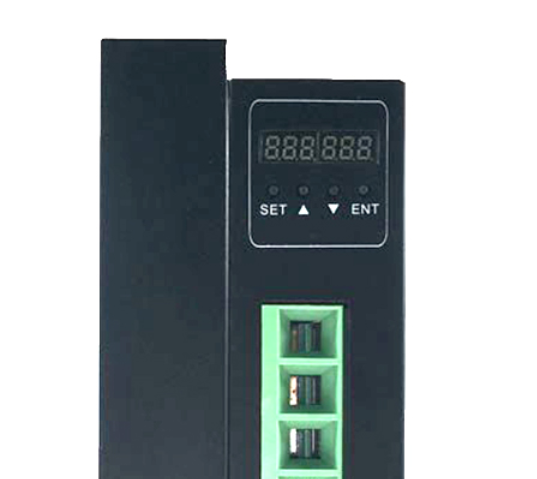

顯示及鍵盤操作 “SET”: 表示啟動/停止 (返回鍵) “△”: 設置參數時參數數值加1 “▽”: 設置參數時參數數值減1 “ENT: ENTER” 確認鍵 （調出系統參數） 系統參數設定方式： 1.系統參數設定必須在電機停機狀態,即面板模式時電機為停止?fàn)顟B(tài)或是外部端口模式時處于使能斷開狀態，在待機情況下，按“ENTER”鍵；會調出系統參數，再按 ENTER 鍵，會調出系統參數的設置值。 2.按 “△”或“▽”鍵調到希望修改的參數。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 3.再按“ENTER”鍵會見到參數內容。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 4. 按 “△”或“▽”鍵調整希望修改的參數數值。 5. 按“ENTER”鍵存儲參數，按 SET 鍵回到待機狀態。 說明：在設置狀態，如果一分鐘沒有按鍵按下會自動跳到轉速顯示界面。 工作模式： 驅動器的工作模式有兩種，可通過面板設置，其一是面板工作模式；其二是外部端口工作模式；電機按照設定方式工作，數碼管顯示電機運轉轉速。在面板工作模式下，按 SET鍵啟動、停止電機，長按住△、▽鍵增加、降低電機轉速,按 ENTER 鍵確定電機轉速。電機按設定轉速運行。

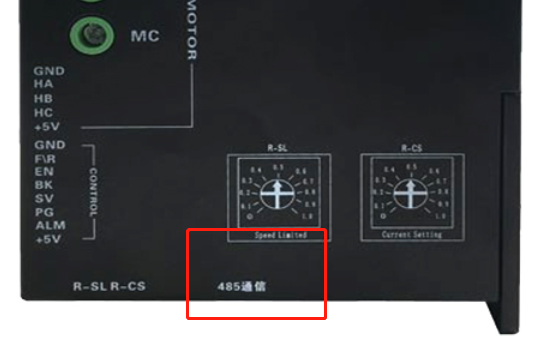

通訊方式

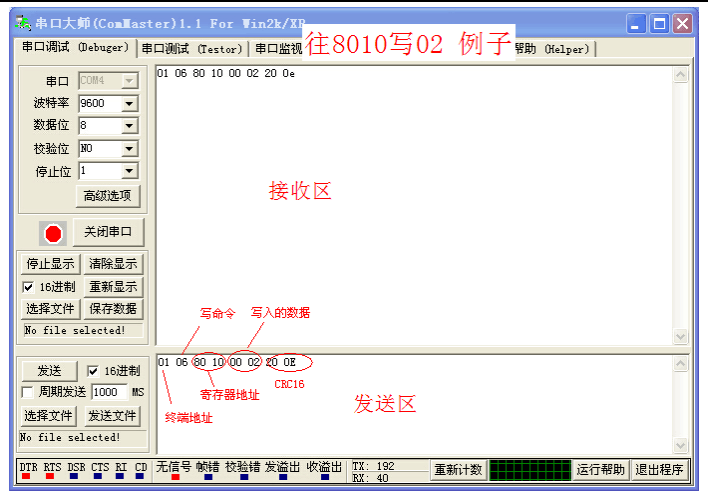

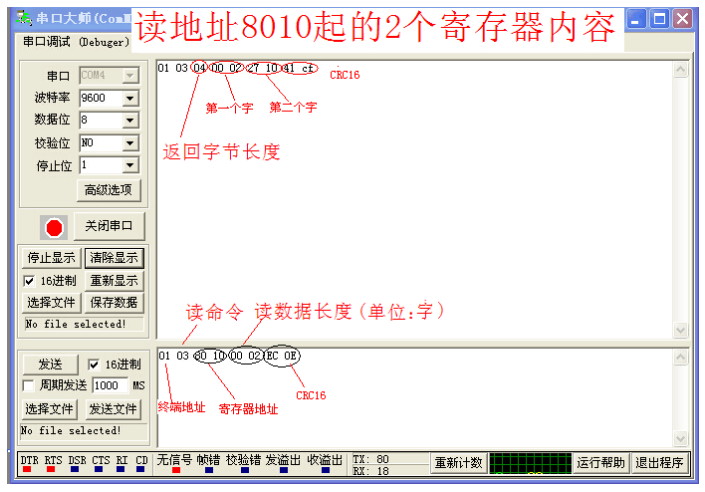

通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用 RJ45 網線接口端子，串行連接非常方便。傳輸模式 RTU，效驗?zāi)Ｊ?CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，通訊速度為 9600bps，現在只有一種通訊速度。
|
