轉矩控制
轉矩控制用于 印刷機、繞線機、注塑機等場合，電機輸出轉矩與輸入指令成正比。
轉矩控制的簡單例子
本手冊給出一個轉矩控制的簡單例子(模擬轉矩指令輸入)，下圖是接線圖：

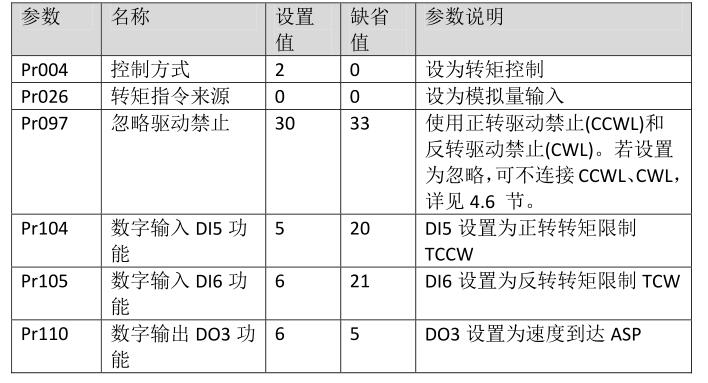

本例的參數設置如下：（其他參數使用出廠缺省值）
轉矩指令有關的參數

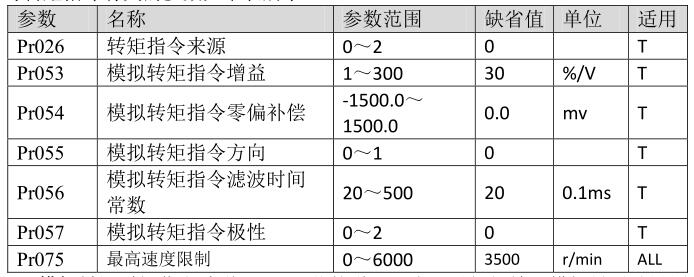

與轉矩指令有關的參數如下表所示：
模擬量調零操作方法詳見 3.6.2 節的說明，也可以根據輸入模擬量手動設置

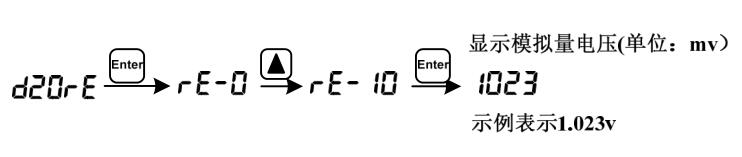

參數 Pr054 調整零偏值，驅動器接收到的模擬量電壓值可通過下述菜單項查看：
轉矩指令來源

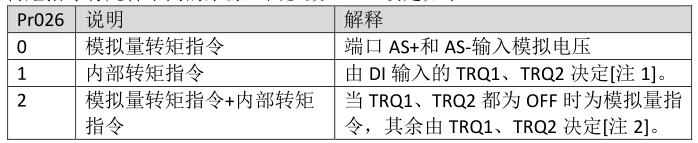

轉矩指令有幾種不同的來源，由參數 Pr026 設定如下：

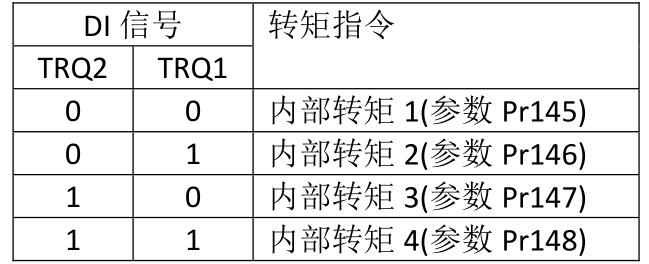

注 1：內部轉矩指令：

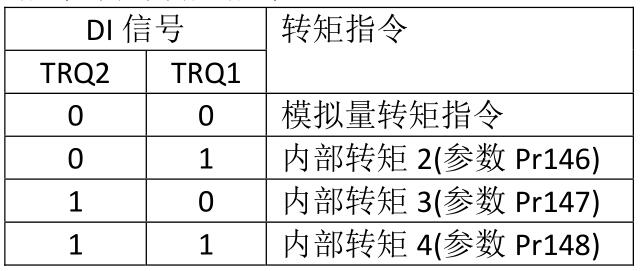

注 2：模擬量轉矩指令+內部轉矩指令：
以上 0 表示 OFF，1 表示 ON。有兩個 DI 輸入 CZERO(零指令)、CINV(指令取
反)可提供特別功能，當 CZERO 為 ON 時，轉矩被強制為零；當 CINV 為 ON 時，轉矩指令取反。
|
