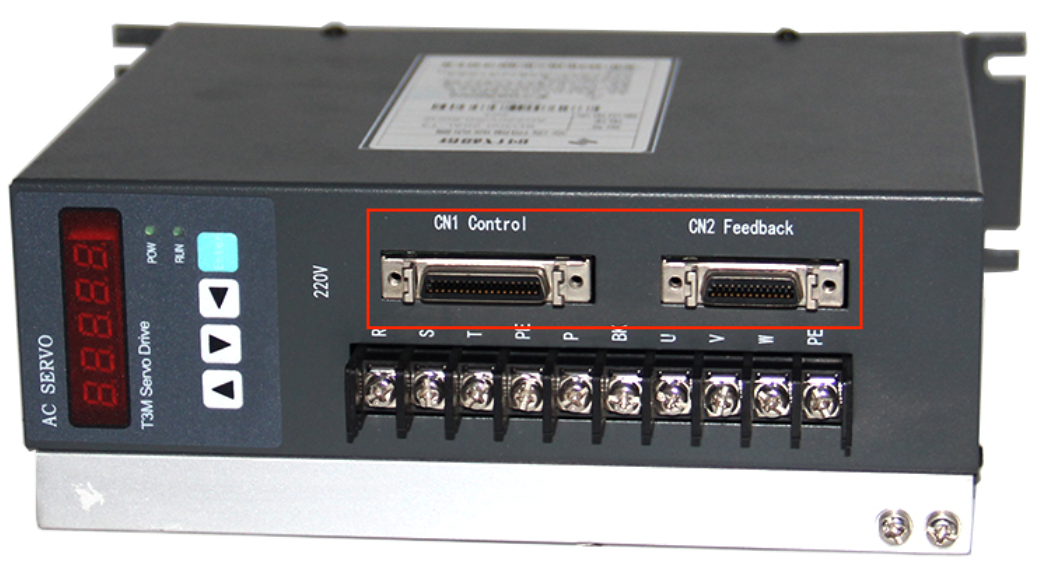

T3M伺服驅動器是針對數控車床、銑床、磨床、加工中心及其他自動化產業機械的伺服軸的用戶專門設計的一款驅動，選用新型工業級IPM模塊，過載驅動能力強，控制接口采用機床行業主流定義方式，可實現替換邁信控制接口�？刂平涌谌鐖D中標注：

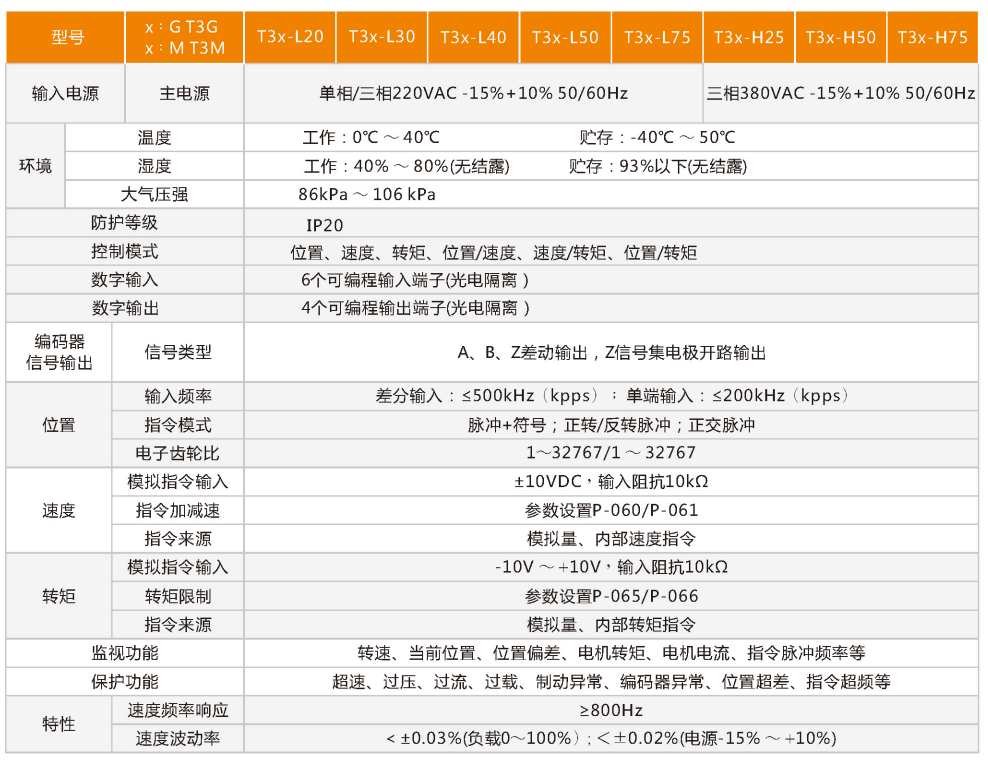

驅動器規格及性能參數如下表：
注：T3x本次指代T3M系列伺服驅動器

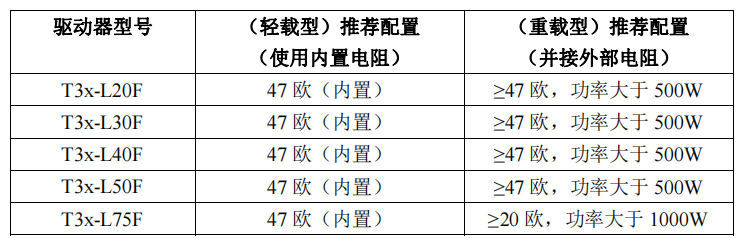

T3M系列(220V 伺服)制動電阻配置表
(標準 220V 伺服含內置電阻，根據負載情況可選配外接制動電阻)
T3M系列(380V 伺服)制動電阻配置表
(標準 380V 伺服不含內置電阻，必須外接制動電阻，定制型號除外)

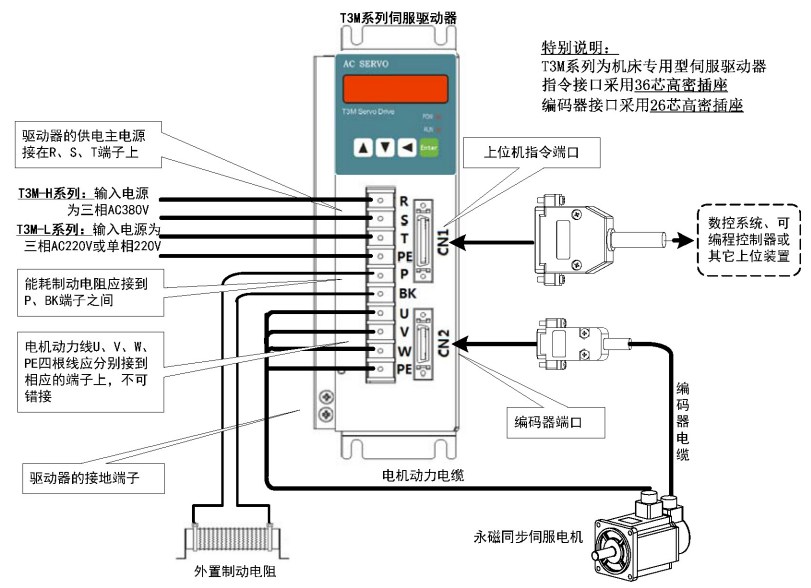

前面板端子接線示意圖

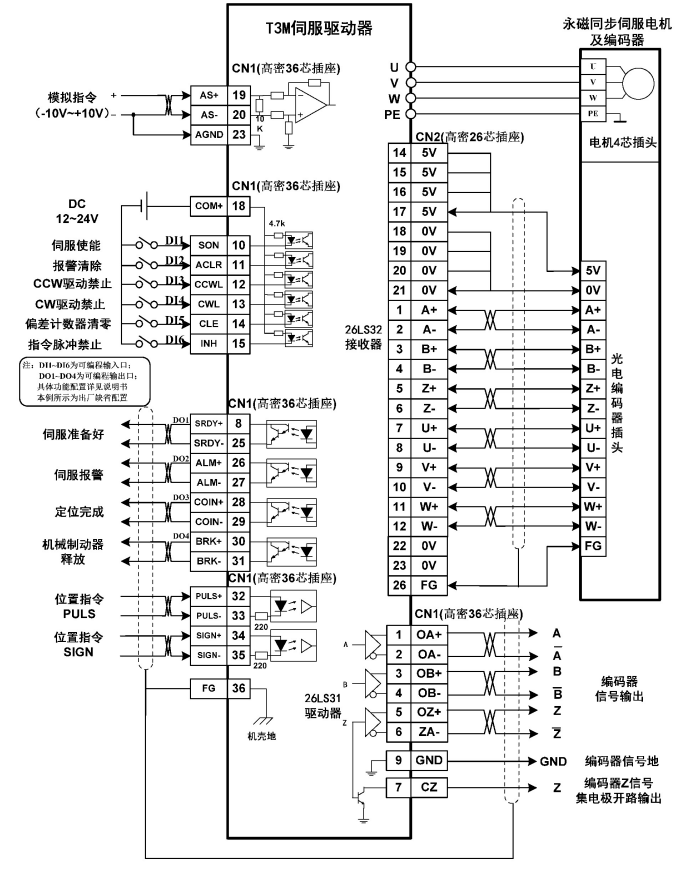

控制端口 CN1 和編碼器端口 CN2 連接圖
特別注意：
如果脈沖指令信號是 24V 電源，則必須在 PULS-、SIGN-處串接電阻 2K、5%、0.25W，否則有可能損壞脈沖指令端口。
