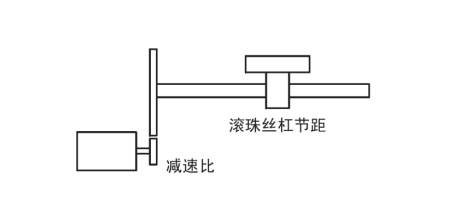

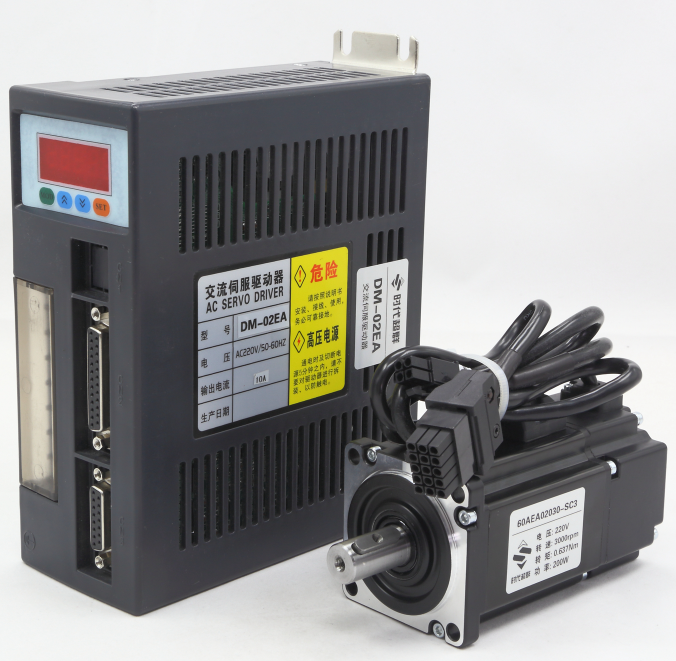

齒輪比簡單來說就是一大一小齒輪嚙合進行傳動，調節輸出速度的大小，舉例來說，汽車的發動機轉速幾乎是不變的，行駛的檔位切換實際就是切換不同大小齒輪進行傳動（即不同的齒輪比），從而得到不同的轉速。而電子齒輪，即是用電路模擬實際中的齒輪傳動，是一種虛擬的齒輪傳動，不需實物，而且可以進行無極調速，電子齒輪比的分子，其實是電機需要的脈沖數（即編碼器脈沖數），分母是驅動器接收到的脈沖數，分辨率則為電機轉一圈需要的脈沖數，我們常用的2500線編碼器 ，其分辨率為2500*4，即10000脈沖. 電子齒輪比計算 1個輸入脈沖指令也稱做“1指令單位”。通過電子齒輪比調整，指令控制器”可以不顧及機器的減速比或編碼器的線數來進行控制.電子齒輪比計算過程如下： 1 確定機器規格 與電子齒輪相關的要素，確定客戶使用的傳動方式是屬于哪一種，例如:減速比（減速機）、滾珠絲杠螺距（導軌滑臺）、皮帶輪直徑（同步帶模組）等.

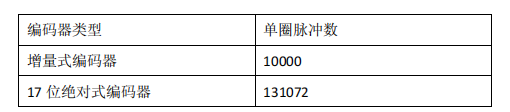

2伺服電機編碼器脈沖數

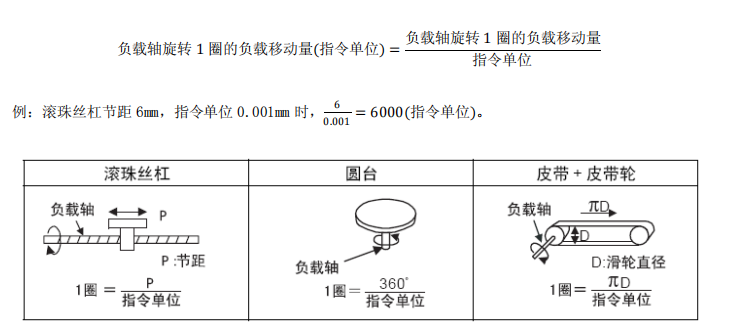

3 決定指令單位 指令單位是指負載移動位置信息的最小單位，即負載單位時間內的移動信息。應考慮機器規格、定位精度等因素決定指令單位（比如：位移：mm/s 或者 轉速：rps/圈）。常用的物理單位可作為最小指令單位，如0.01mm,0.001mm,0.1°等。 4 根據指令單位，求出負載軸旋轉 1 圈的負載移動量。

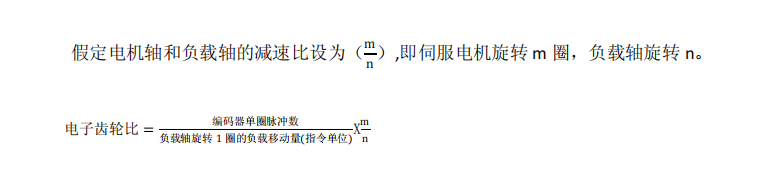

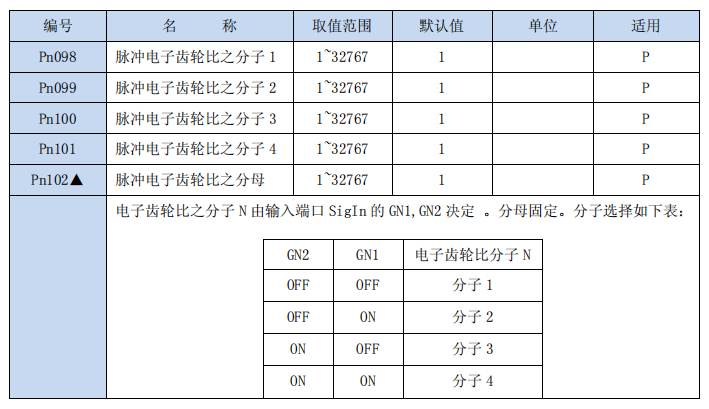

5 求出電子齒輪比。 6 設定參數(控制模式-位置模式) 將電子齒輪比約分之后，設為用戶參數：電子齒輪比（約分后）= Pn098 /Pn102

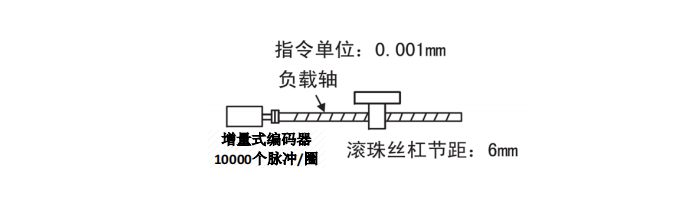

電子齒輪比舉例：滾珠絲桿
由上圖我們可以判斷出，電機轉動一圈脈沖數是10000個脈沖，絲桿螺距6mm，即單位時間位移量6mm，指令單位位0.001mm，即指令輸出單位時間位移量0.001mm，那么， 負載軸旋轉 1 圈的負載移動量(指令單位)=6mm/0.001mm=6000 電子齒輪比=10000/6000=5/3 那么參數設定為：設定 Pn098=5,Pn102=3。
|
