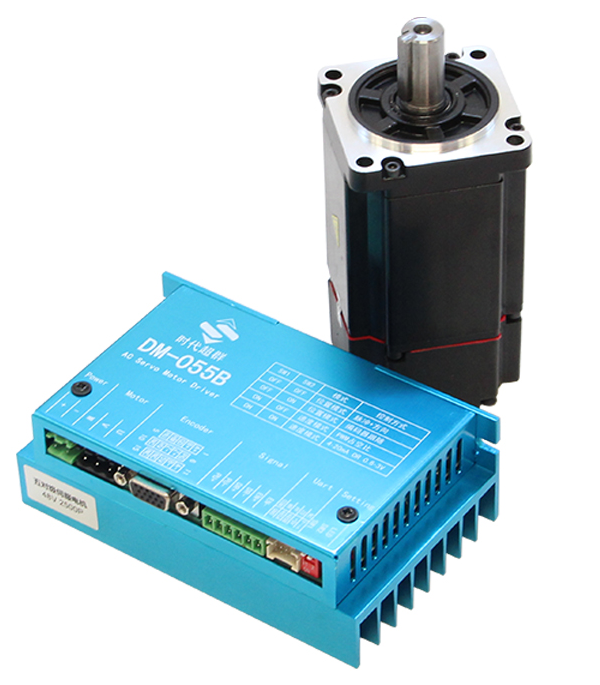

時代超群低壓伺服驅動器DM-055B脈沖+方向模式接線-YNN
2022年6月28日

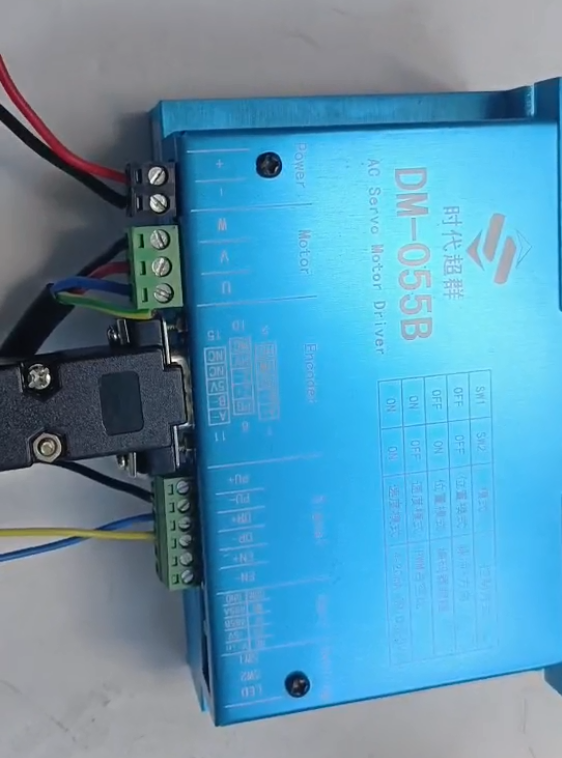

DM-055B驅動器工作需要接上 20~50VDC 的直流電源，電壓根據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接插在驅動器上即可，減少查找電機線序的過程。如下圖：


注意：電源部分，線序不可以接錯，否則容易燒驅動器

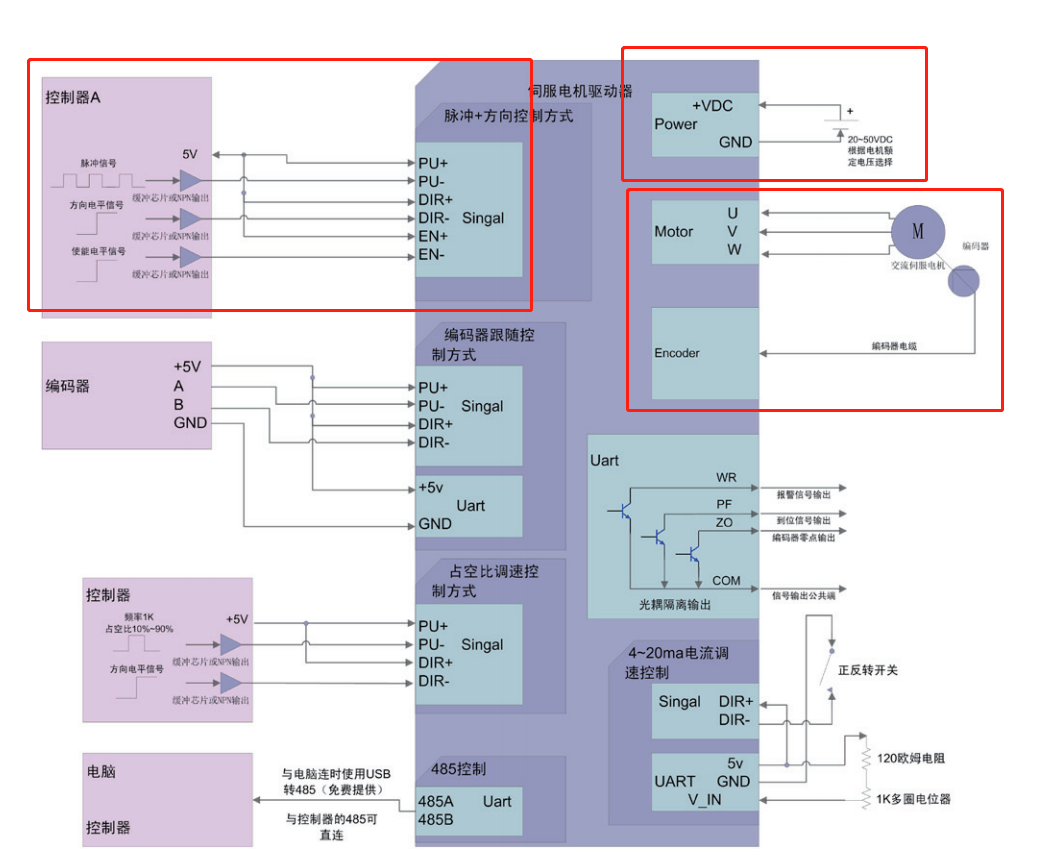

驅動器典型接線圖


控制端接線

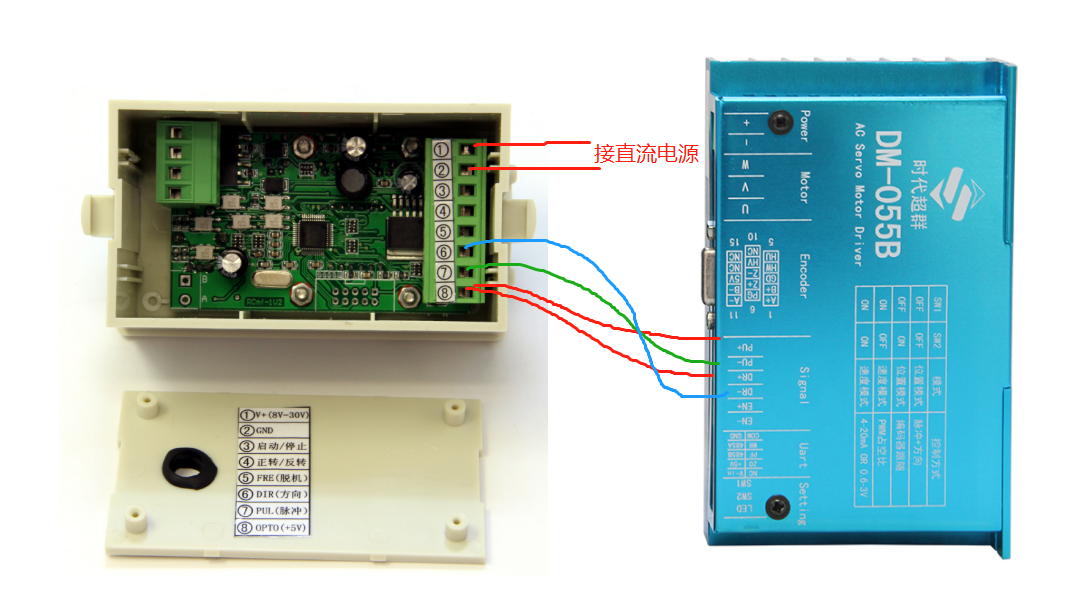

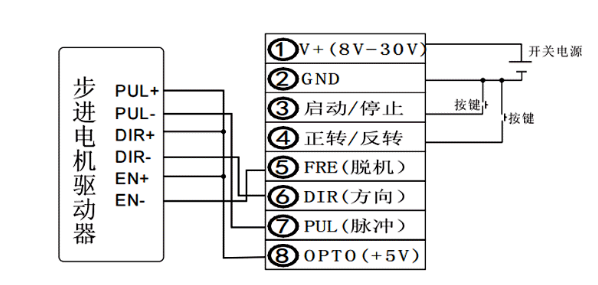

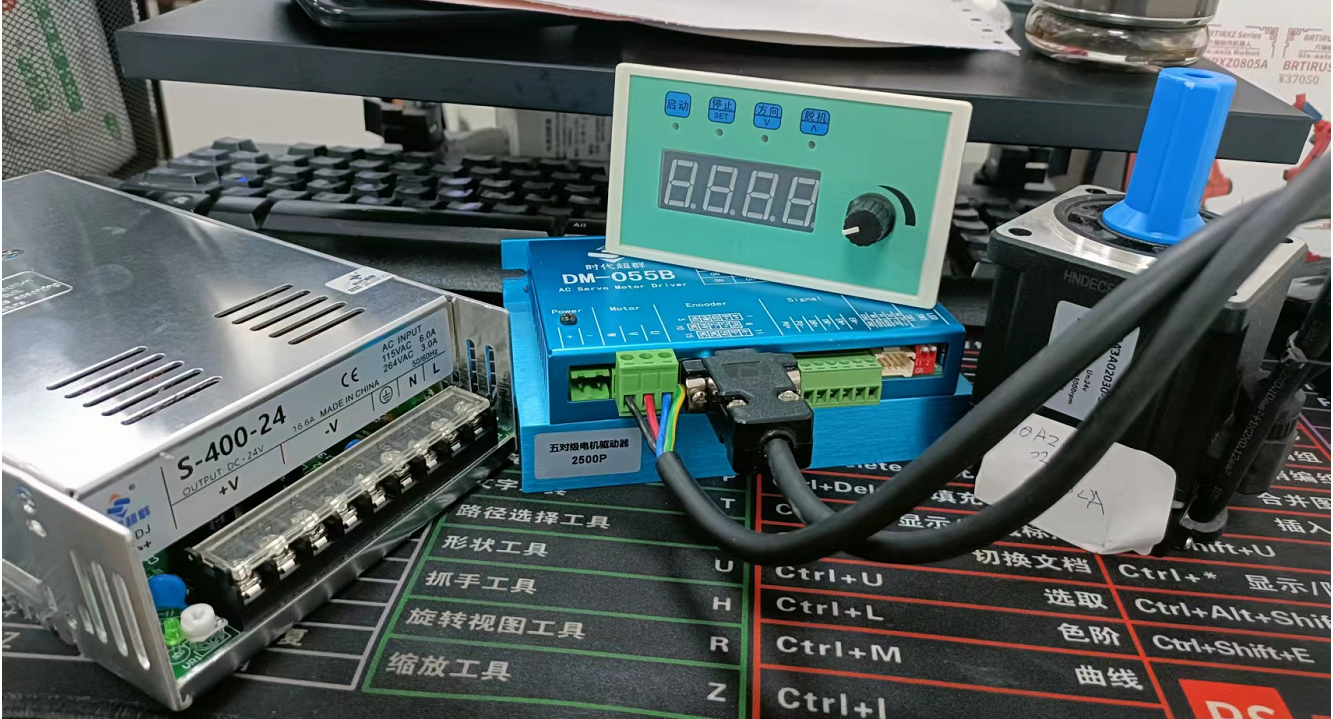

上圖我們用的控制器CS10-3,這款控制器操作簡單，可以轉速顯示及控制、方向切換及啟動、停止，無需編程，接線圖如下：

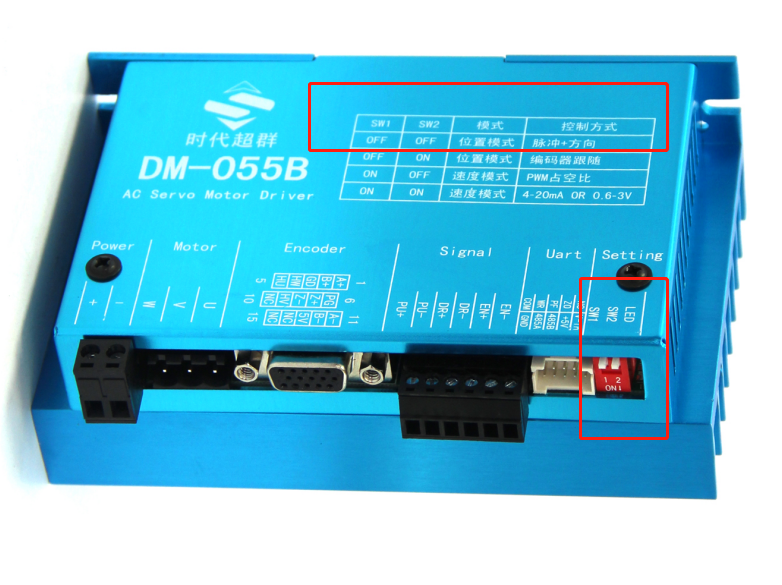

注：用戶接脈沖控制器，驅動器控制模式為脈沖+方向，需要控制撥碼進行設置，如下圖所示：


脈沖+方向模式：SWI  OFF   SW2  OFF
