大功率的無刷驅動器接口及控制信號？關于這個問題由小編簡單的跟大家介紹一下：

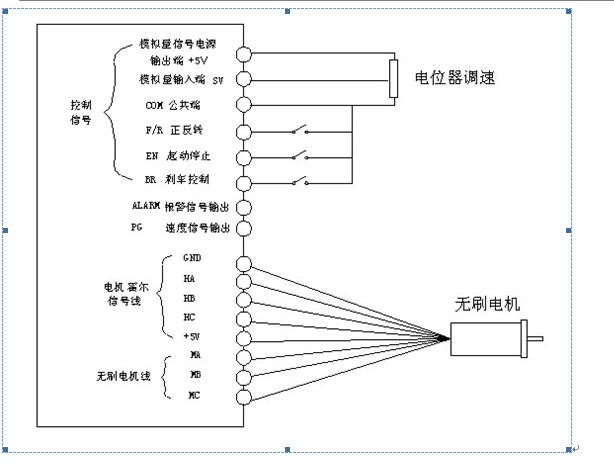

接口及控制信號 電源和電機接線端 序號 | 名稱 | 說明 | 1 | AC1 | 交流220VAC | 2 | AC2 | 交流220VAC | 3 | FG | 地線 | 4 | MA | 無刷電機繞組A相( U) | 5 | MB | 無刷電機繞組B相( V ) | 6 | MC | 無刷電機繞組C相( W ) |
霍爾傳感器信號端 序號 | 名稱 | 說明 | 1 | GND | 霍爾傳感器電源地線 | 2 | HA | 霍爾傳感器A相 | 3 | HB | 霍爾傳感器B相 | 4 | HC | 霍爾傳感器C相 | 5 | +5V | 霍爾傳感器電源輸入端 |
驅動器控制端子(外面端口模式有效，面板模式無效) 序號 | 名稱 | 說明 | 1 | +5V | 信號公共電源輸出端口 | 2 | SV | 模擬量信號輸入端口 | 3 | COM | 公共端口 | 4 | F/R | 正反轉控制端（對應COM） | 5 | EN | 控制信號使能端（對應COM） | 6 | BR | 控制信號剎車端（對應COM） | 7 | ALARM | 報警輸出端 | 8 | PG | 速度信號輸出端 |
POWER電源指示燈 亮表示電源正常；滅表示電源異常 FAULT狀態指示燈 亮表示工作模式；閃表示保護模式 控制信號端需要在外面端口模式下有效，面板模式下無反應
