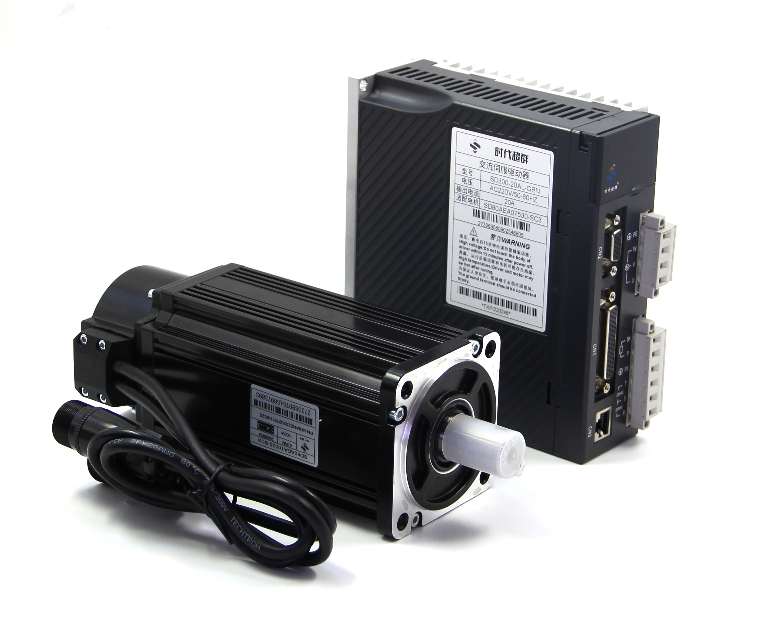

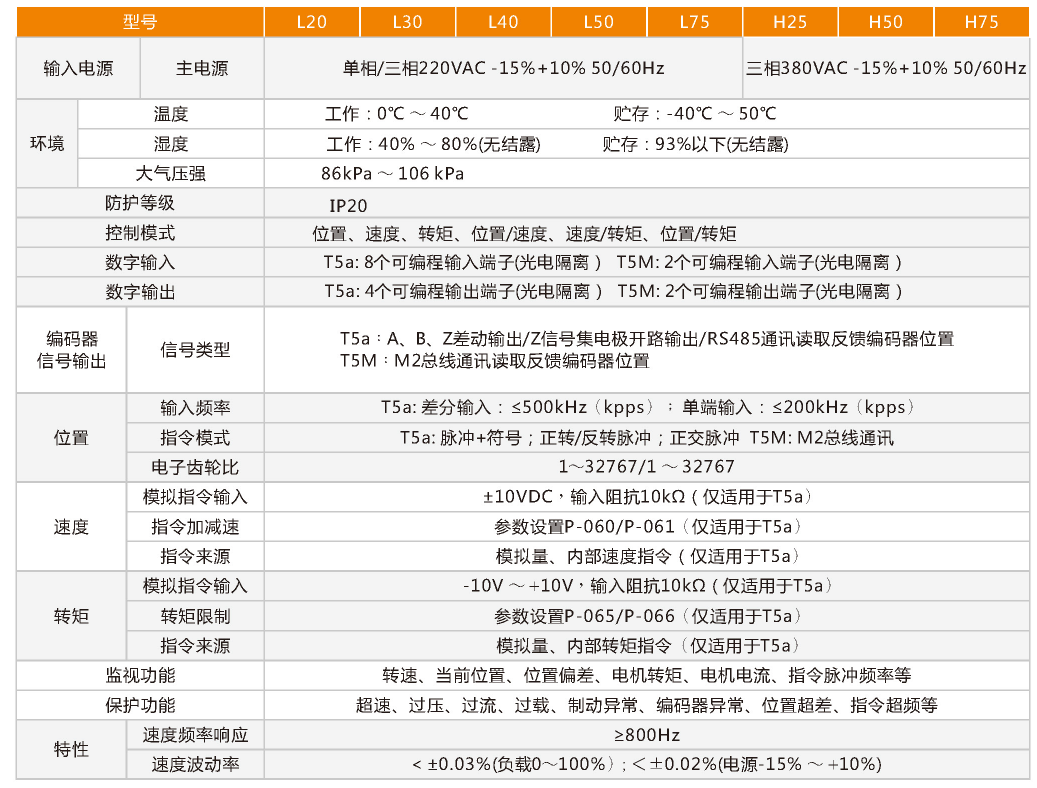

****值伺服驅動器適配17位或23位多圈****值編碼器，定位精度高，伺服軸剛性好，系統性能優異、可靠性高，集速度控制、位置控制、轉矩控制于一體 ，廣泛適用于數控機床、紡織機械及其他通用自動化機械。 驅動器型號規格與功能

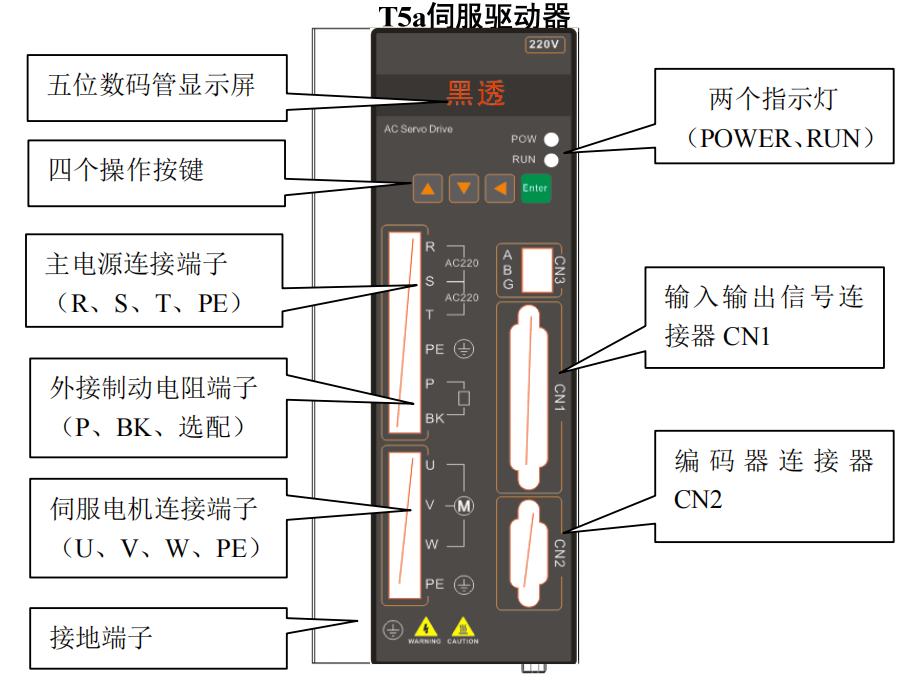

驅動器面板

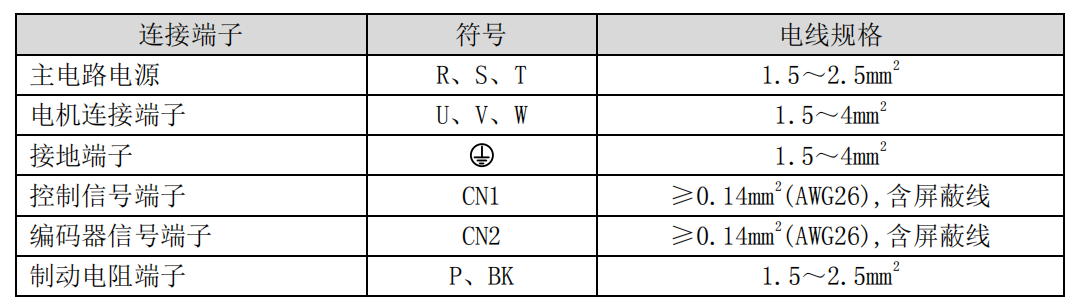

電線規格

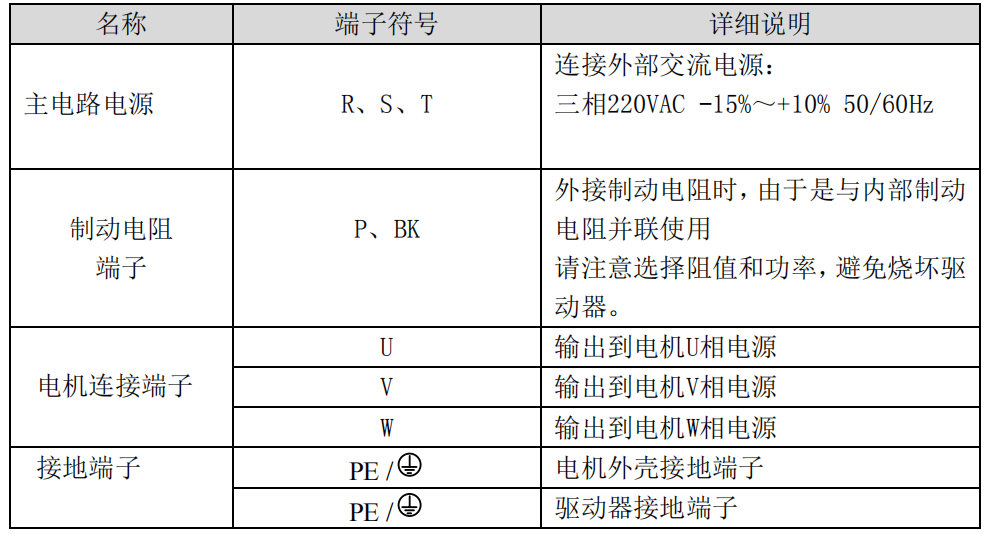

注：編碼器電纜必須使用雙絞線。如果編碼器電纜太長(>20m)，會導致編碼器供電不足，其電源和地線可采用多線連接或使用粗電線。 強電端子說明
驅動器常規接線圖

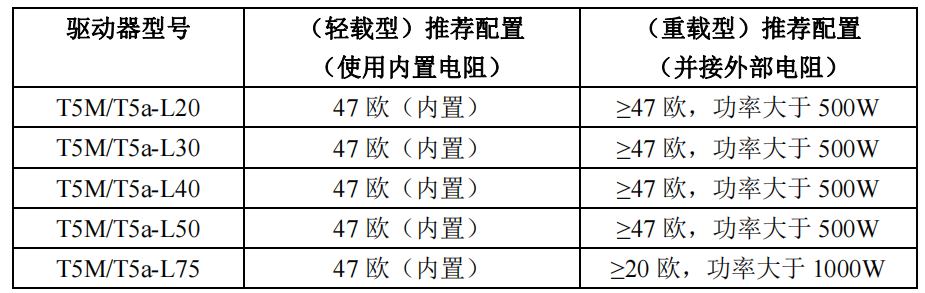

T5M/T5a-L 系列(220V 伺服)制動電阻配置表 (標準 220V 伺服含內置電阻，根據負載情況可選配外接制動電阻)

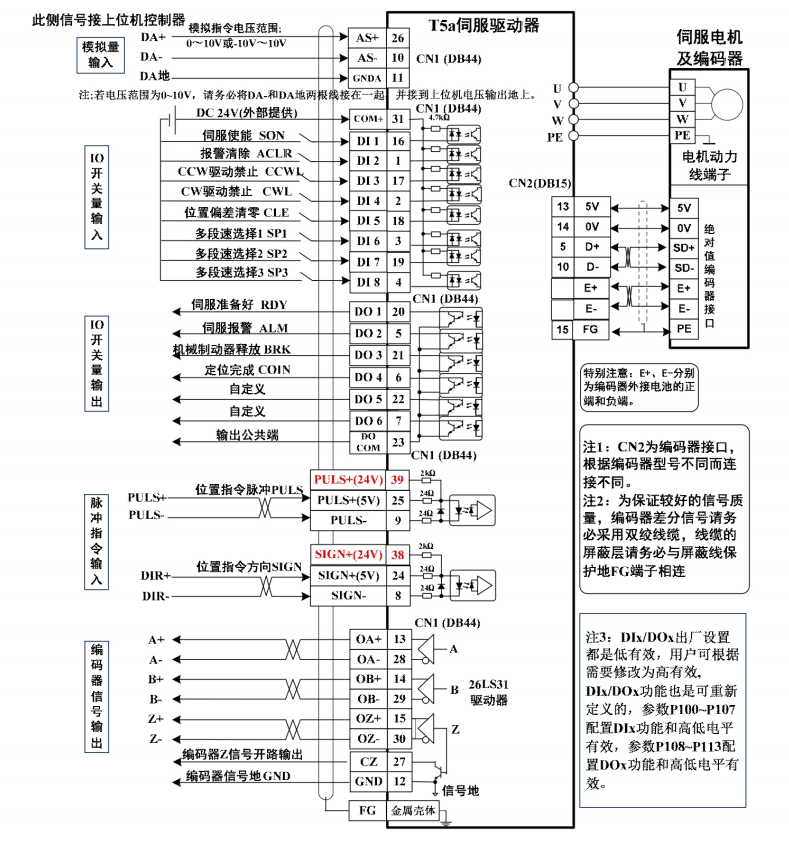

控制接線圖

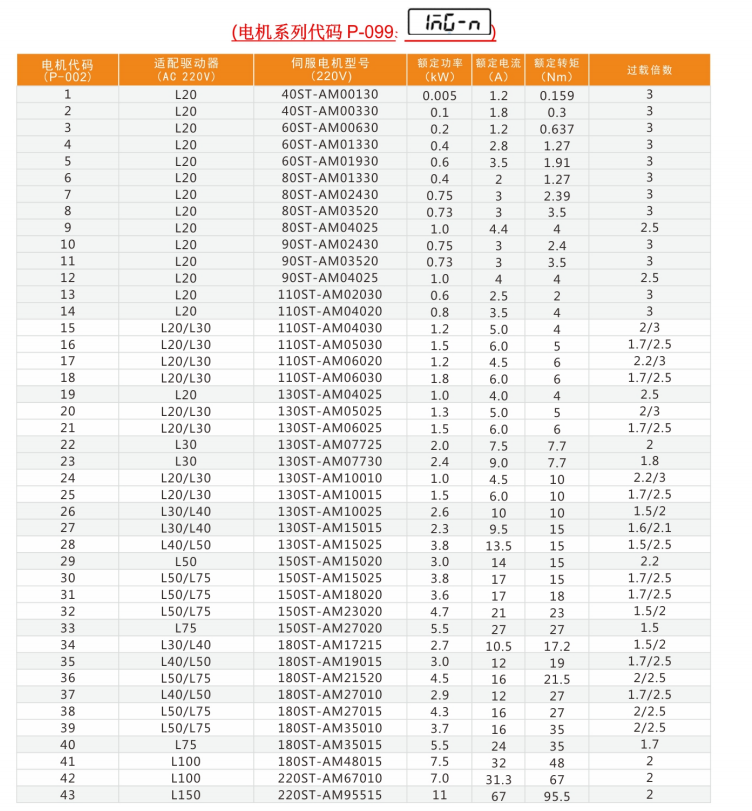

特別注意： 如果脈沖指令信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須接到 CN1 的 38 腳，否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須接到 CN1 的 24 腳，否則有可能脈沖接收不正常。 接線注意事項： z 接線材料依照電線規格使用。 z 電纜長度，指令電纜3m以內，編碼器電纜20m以內。 z 檢查R、S、T的電源和接線是否正確，220V伺服請勿接到380V電源上。 z 電機輸出U、V、W端子相序，必須和驅動器相應端子一一對應，接錯電機可能不轉或飛 車。不能用調換三相端子的方法來使電機反轉，這一點與異步電動機完全不同。 z 必須可靠接地，而且單點接地。 z 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法 輸出信號。 z 為了防止噪聲造成的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置。 z 請將動力線(電源線、電機線等的強電回路)與信號線相距30cm以上來配線，不要放置 在同一配線管內。 z 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。 驅動器適配電機代碼
|
