驅動器控制面板

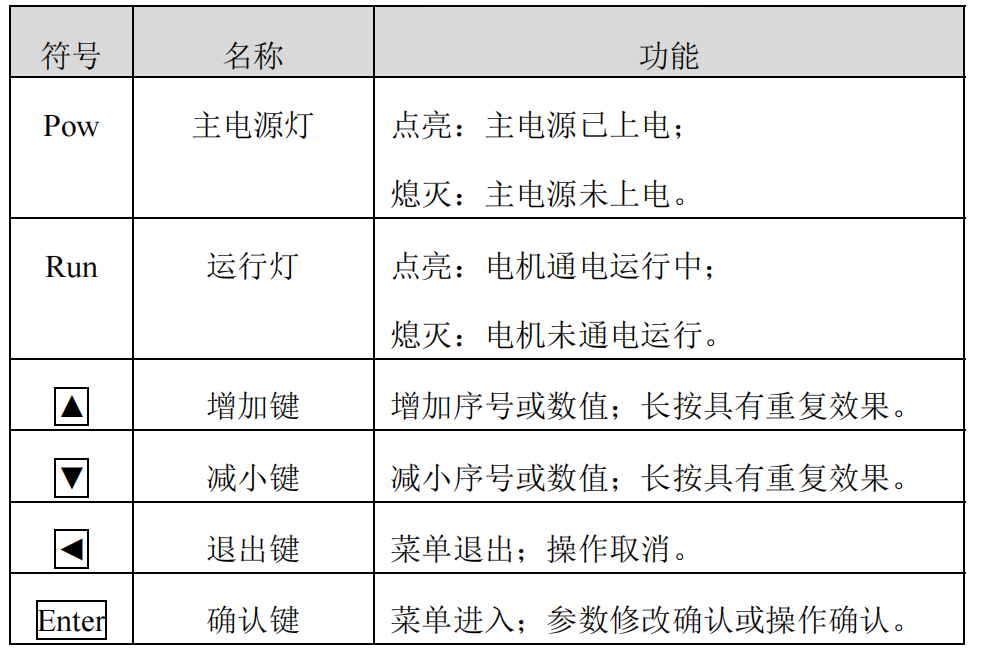

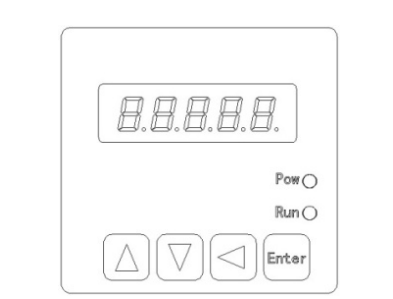

面板由 5 個 LED 數碼管顯示器，4 個按鍵▲、▼、◄、Enter，用來顯示系統各種狀 態設置參數等。
菜單設置流程

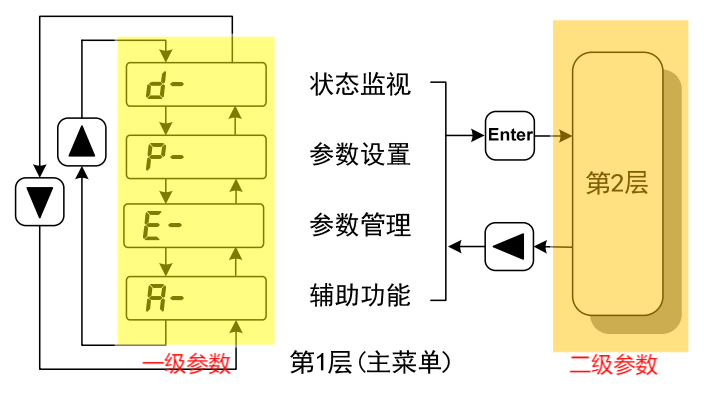

第 1 層是主菜單，即一級參數，共有 4 種操作方式，用▲、▼鍵切換及改變方式，按 Enter 鍵確認并進入第 2 層，執行具體操作，▲、▼鍵改變參數值，按◄鍵從第 2 層退回主菜單。 參數（P-）設置具體流程

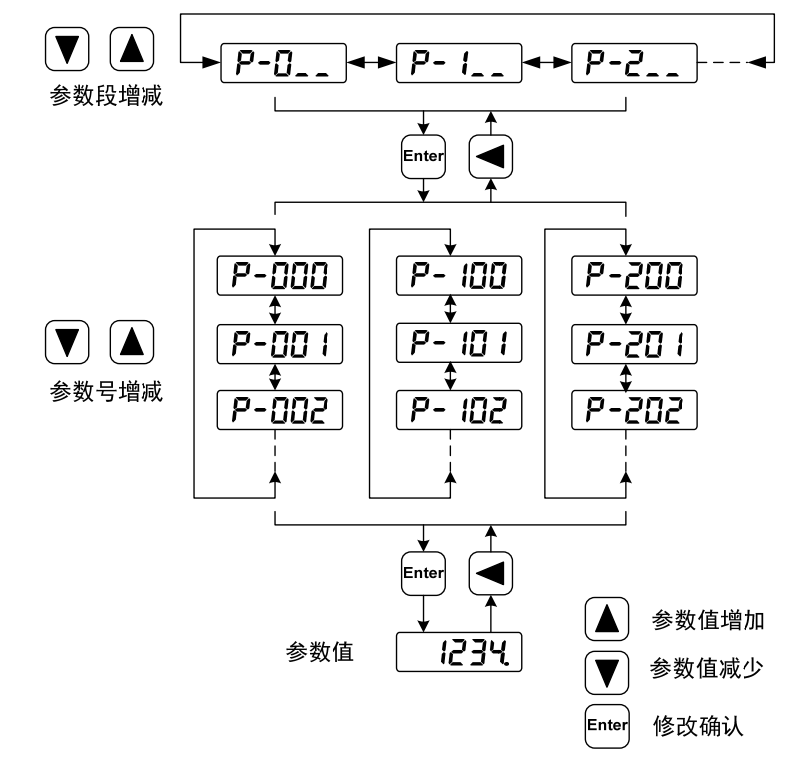

在主菜單下選擇參數設置“P- ”，按 Enter 鍵進入?yún)?shù)設置方式。首先用▲、▼鍵選擇參數段，選中后，按 Enter 鍵，進入該段參數號選擇。其次再用▲、▼鍵選擇參數號，選中后，按 Enter 鍵顯示參數值。用▲、▼鍵可修改參數值，按▲或▼鍵一次，參數增加或減少 1，按下并保持▲或▼ 鍵，參數能連續增加或減少。 參數值被修改時，最右邊的 LED 數碼管小數點點亮，按 Enter鍵確定修改數值有效，此時右邊的 LED 數碼管小數點熄滅，修改后的數值將立刻反映到控制中(部分參數需要保存后重新上電才能起作用)。 此后還可以繼續修改參數，修改完畢按◄鍵退回到參數號選擇狀態。如果對正在修改 的數值不滿意，不要按 Enter 鍵確定，可按◄鍵取消，參數恢復原值。 修改后的參數并未保存到 EEPROM 中，若需要****保存，請使用參數管理中的參數寫入操作。
|
