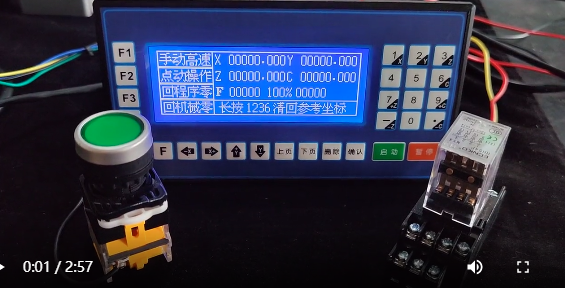

大家好，上期和大家講過用1個按鈕控制繼電器的通斷，按一下繼電器通1秒自動斷開。這次有點不一樣，用兩個按鈕控制器繼電器的通斷，一個控制通，一個控制斷。我讓他啥時候斷它再斷。這樣一個效果我們怎么實現呢？首先我們準備兩個按鈕、一個控制器、一個繼電器。
假設吸合按鈕接輸入1，斷開按鈕接輸入2，繼電器接輸出1。 1、判斷跳轉 A1 輸入口號：1 條件：通 目的標號：3（吸合按鈕信號，通了跳3） 2、判斷跳轉 A2 輸入口號：2 條件：通 目的標號：5（閉合按鈕信號，通了跳5） 3、****跳轉 A3 目的標號1（信號不通不讓往下進行） 4、輸出 A4 輸出口號：1 狀態：通（繼電器通） 5、****跳轉 A5 目的標號1（用****隔開通斷兩個動作） 6、輸出 A6 輸出口號：1 狀態：斷（繼電器斷） 7、****跳轉 A7 目的標號1（無限循環） 這樣就可以實現用兩個按鈕控制器繼電器的通斷，一個控制通，一個控制斷。讓繼電器通多久都可以。
