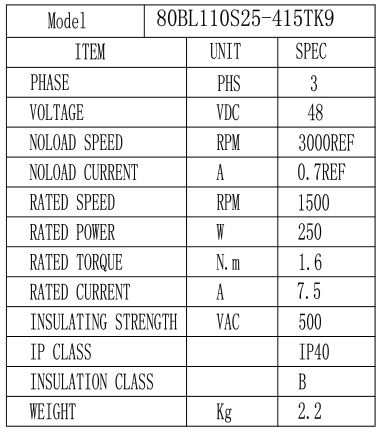

上圖客戶設計的一款測試電機反電勢的試驗臺。采用的事250W 1000轉直流無刷電機。搭配的15A直流無刷驅動器，配調試盒一套。 直流無刷電80BL110S25-415TK9，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓48V，功率250W，轉速1500轉，額定扭矩1.59NM。具體參數如下：應用范圍非常廣泛。 電機參數表如下：

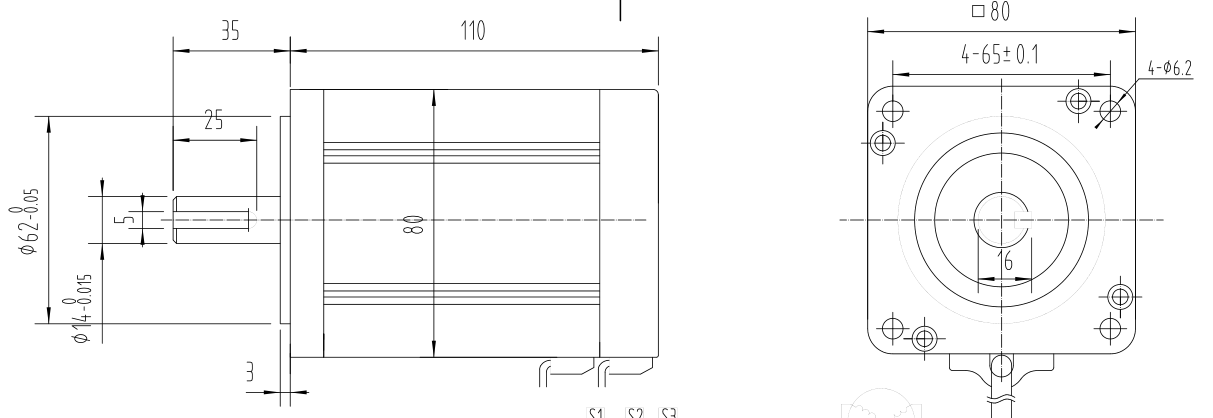

電機尺寸圖如下：
ZM-6515A無刷直流電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 如果上電以后不轉，要么排除一下原因 接線方法如下：注意一根線都不能接錯�。�！
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器？否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
如果沒有電位器，可以按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。 利用如下調試版，可以實現調速，轉速顯示，特殊功能調節等功能
