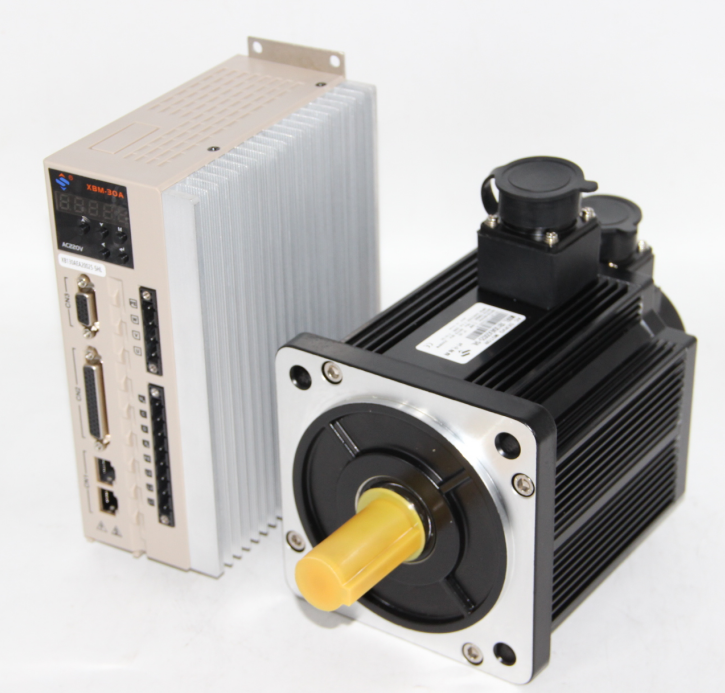

時代超群新款XBM系列伺服驅動速度控制設置-YNN
2022年11月18日


速度控制應用于需要精確速度控制的場合,例如編織機、鉆孔機、CNC 加工機 。也可以通過與上位裝置配合工作構成位置閉環控制。

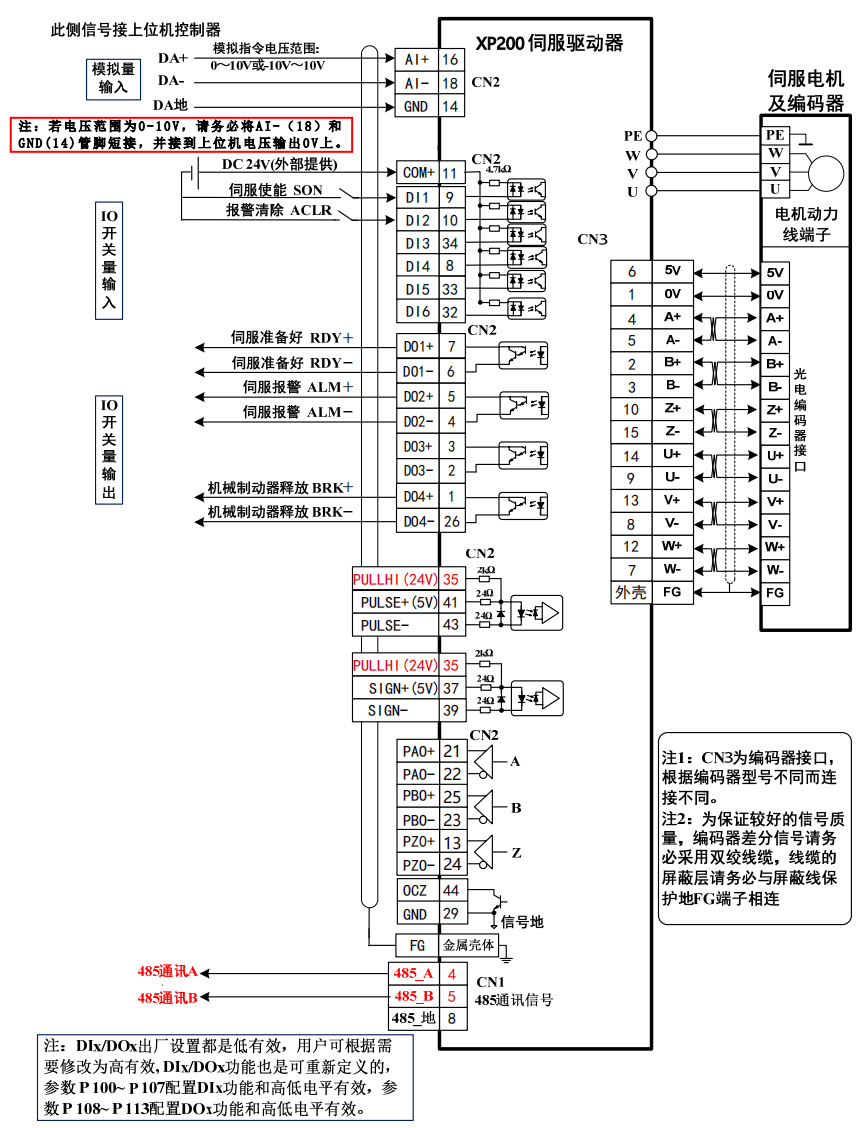

速度控制參考接線圖


速度指令有關的參數

1控制方式(Pr004)速度控制設置1

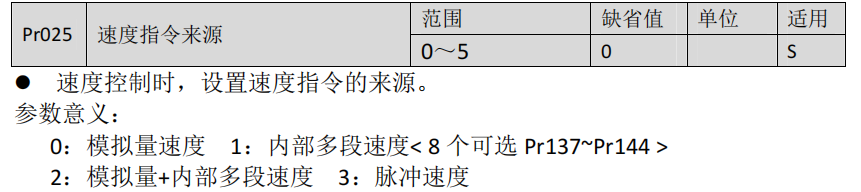

2速度指令來源(Pr025),可以設置速度指令幾種不同的來源進行速度設置:


具體含義如下:

0:模擬量速度指令,由模擬端口 AS+、AS-輸入。

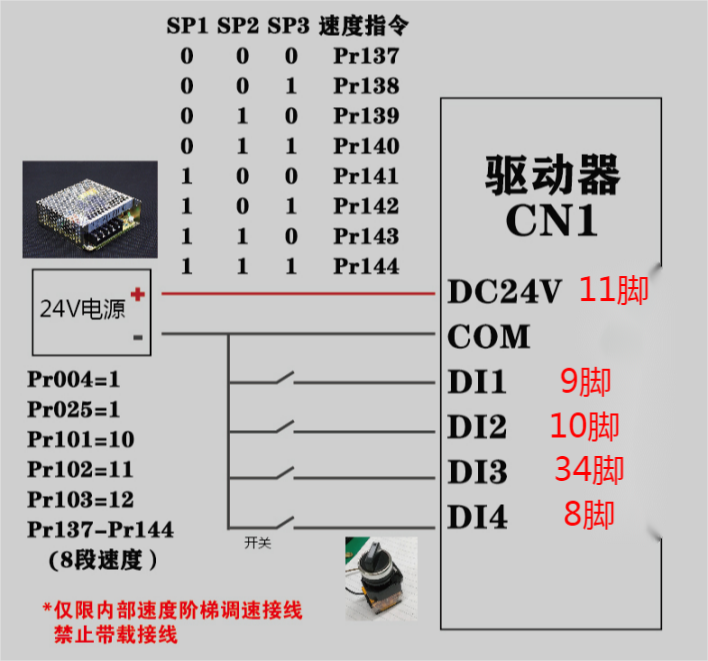

1:內部速度指令,由 DI 輸入的 SP1、SP2SP3 決定:

由內部速度指令,可以對電機轉速進行多段速設置:

Pr101-103分別設置值為10-12,對DI端口功能進行設置,即SP1SP2、SP3


一般在DI定義輸出管腳焊接一條線出來,接到多檔開關上,通過控制開關來控制電機轉速。

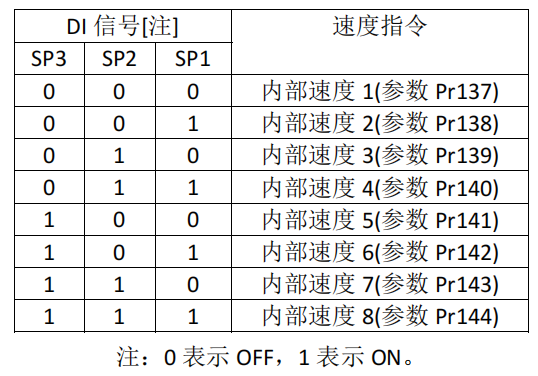

1:內部速度指令:

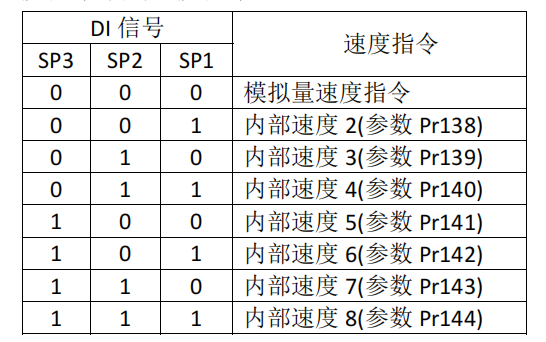

2:模擬量速度指令+內部速度指令:


以上 0 表示 OFF1 表示 ON

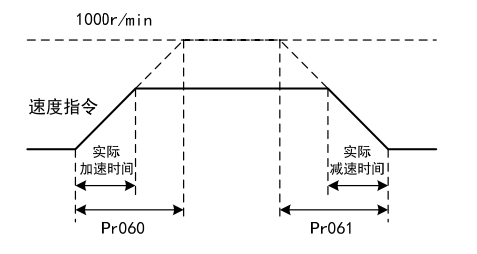

3 加減速控制(Pr060-61),加減速控制能減緩速度的突變,使電機運行平穩。


如下圖所示

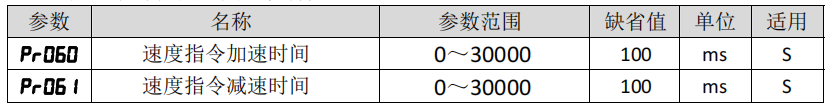

參數 Pr060設置電機從零速到 1000r/min 的加速時間,Pr061 設置電機從 1000r/min 到零速的減速時間。如果驅動器與上位裝置構成位置控制,該參數應設置為 0。

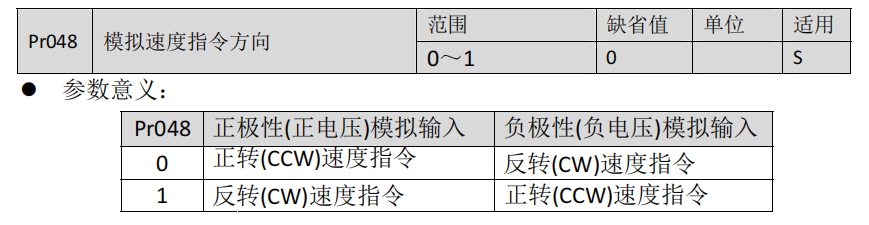

4速度指令方向(Pr048),通過指令,可以改變電機運轉方向


5 零速箝位是指,****零速指令實現

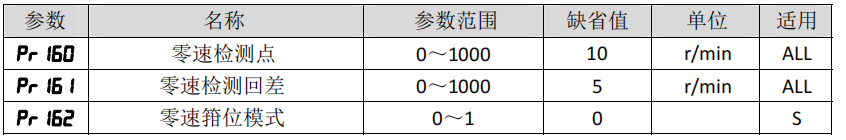

零速箝位有關的參數如下




速度控制時,即使電機是零速,也可能會外力發生旋轉導致位置變動。如果是模擬量速度指令輸入,****零速指令也是不容易實現的,為了解決這兩個問題,可以考慮使用零速箝位功能。當下列條件滿足時,零速箝位功能開啟:

條件 1:速度控制模式;Pr004設置為1

條件 2:DI 中的 ZCLAMP(零速箝位)ONPr100~Pr105設置為7

條件 3:速度指令低于參數 Pr160。

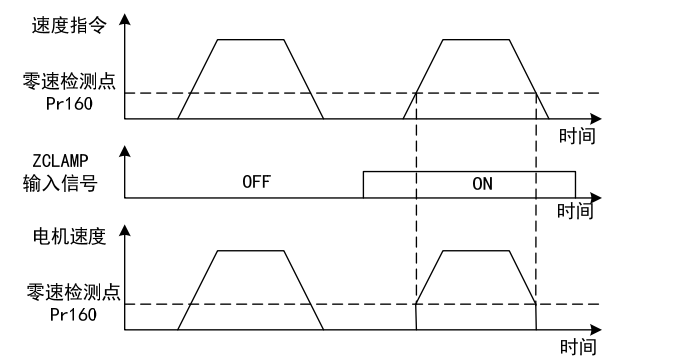

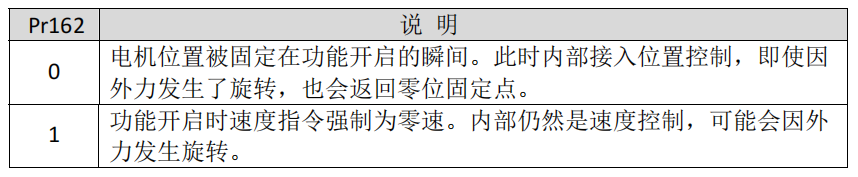

上述任一條件不滿足時,執行正常速度控制。零速箝位有如下兩種模式:









6 增益調整

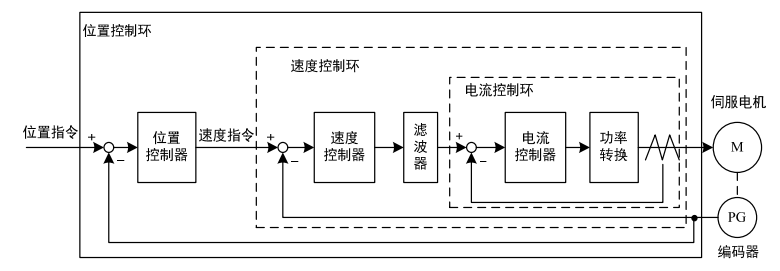

驅動器包括電流控制環、速度控制環和位置控制環三個控制回路。控制框圖如下:


理論上,內層的控制回路頻寬一定要高于外層,否則整個控制系統會不穩定而造成振動或是響應不佳,因此這三個控制回路頻寬的關系如下:

電流環頻寬>速度環頻寬>位置環頻寬

由于驅動器已經調整好電流控制環為****狀態,用戶只需調整速度控制環和位置控制環參數。

速度控制有關增益




因為位置環包括速度環,依照先內環后外環次序,首先設置好負載轉動慣量比,再調整速度環增益、速度環積分時間常數,最后調整位置環增益。

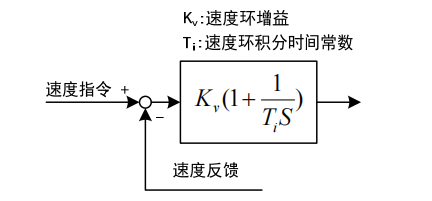

以下是系統的速度控制器,增加速度環增益 Kv可提高速度的響應頻寬,減小速度環積分時間常數Ti,可以增加系統剛性,減小穩態誤差。




速度控制的增益調整步驟

1. 設定負載轉動慣量比(驅動器根據電機型號已自動適配)

2. 設定速度環積分時間常數(Pr006)為較大值。

3. 速度環增益(Pr005)在不產生振動和異常聲音的范圍內調大,如果發生振動稍許調小。

4. 速度環積分時間常數在不產生振動的范圍內調小,如果發生振動稍許調大。

5. 如果因機械系統發生共振等原因而無法調大增益,不能得到希望的響應性時,對轉矩低通濾波器(Pr007)或速度檢測濾波器(Pr019)調整抑制共振后,然后重新進行以上步驟操作以提高響應性。



注:

位置和速度頻寬的選擇必須由機械的剛性和應用場合決定,由皮帶連接的輸送機械剛性低,可設置為較低頻寬;由減速器帶動的滾珠絲桿的機械剛度中等,可設置為中等頻寬;直接驅動滾珠絲桿或直線電機剛度高,可設置為高頻寬。如果機械特性未知,可逐步加大增益以提高頻寬直到共振,再調低增益即可。

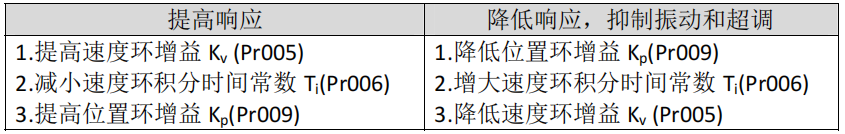

在伺服增益中,如果改變一個參數,則其它參數也需要重新調整。請不要只對某一個參數進行較大的更改。關于伺服參數的更改步驟,一般請遵守以下原則:
