時代超群新款XBM系列伺服驅動轉矩控制設置-YNN
2022年11月18日


轉矩控制用于印刷機、繞線機、注塑機等場合,電機輸出轉矩與輸入指令成正比。

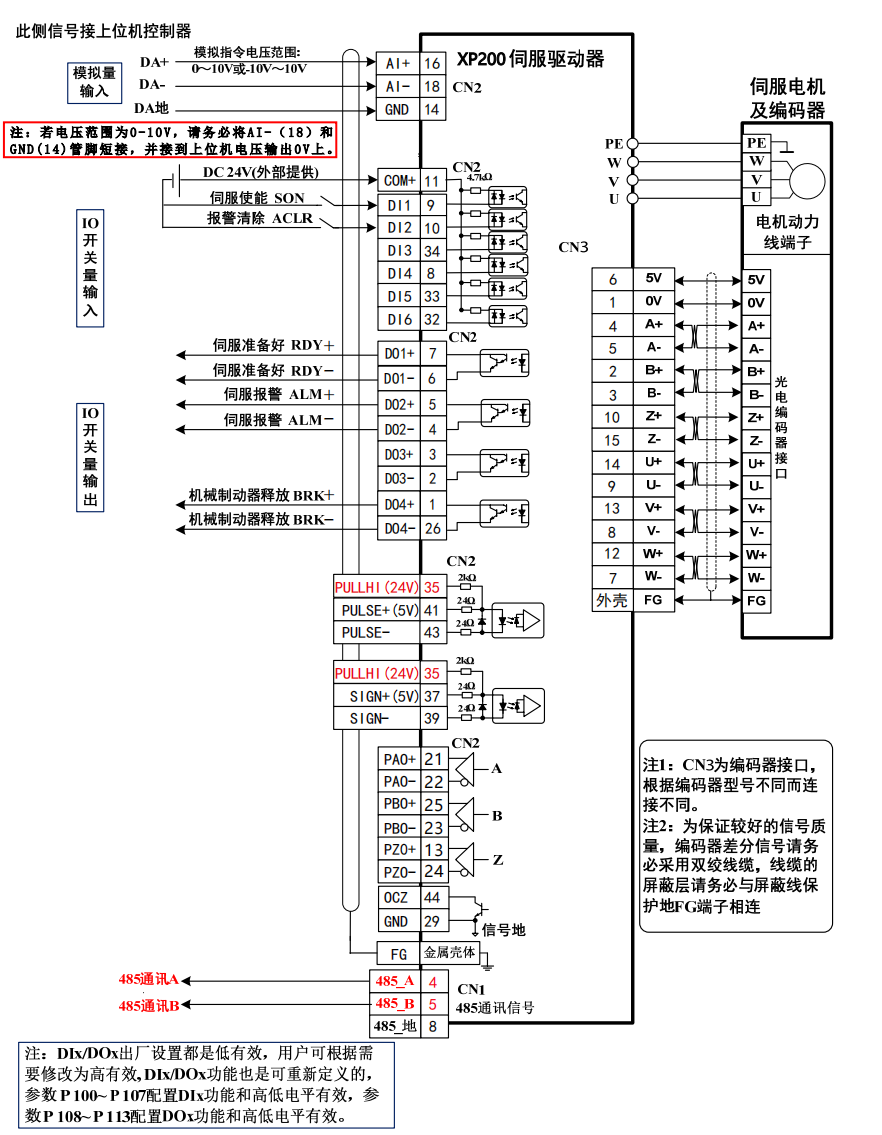

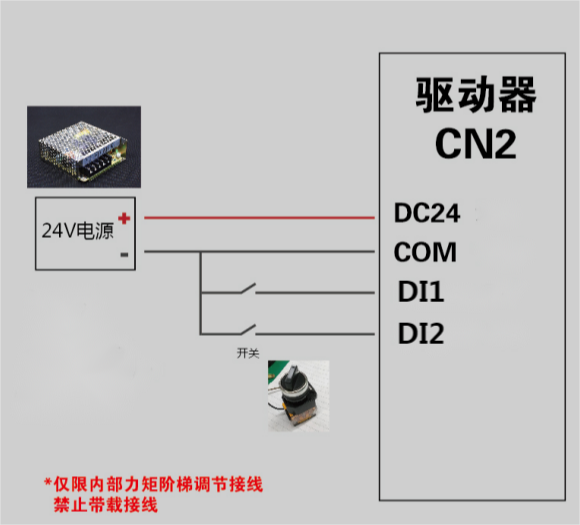

轉矩控制參考接線圖

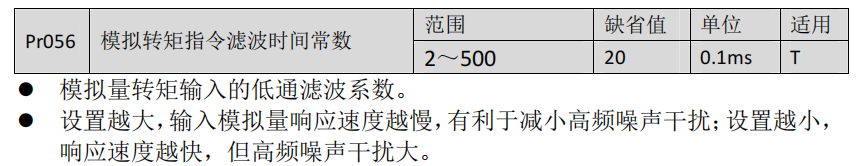

轉矩指令有關的參數

1控制方式(Pr004),轉矩控制設置2

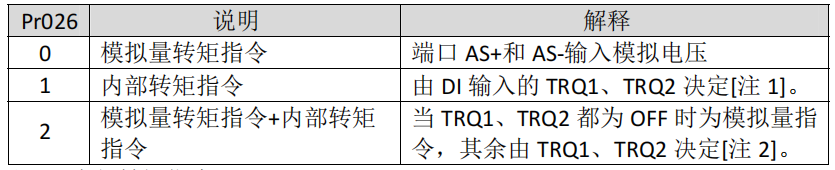

2轉矩指令來源(Pr026)可以設置轉矩指令幾種不同的來源進行輸出轉矩設置:


具體含義如下:

0:模擬量轉矩指令,由模擬端口 AS+AS-輸入。

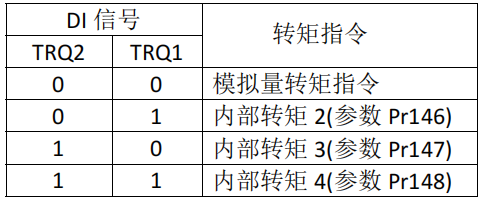

1:內部轉矩指令,由 DI 輸入的 TRQ1、TRQ2 決定:

 由內部轉矩指令,可以對電機輸出轉矩進行設置:

Pr101-103分別設置值為13,14,對DI端口功能進行設置,即TRQ1、TRQ2


一般在DI定義輸出管腳焊接一條線出來,接到多檔開關上,通過控制開關來控制電機輸出轉矩。

1:內部轉矩指令:


2:模擬量轉矩指令+內部轉矩指令:


以上 0 表示 OFF,1 表示 ON

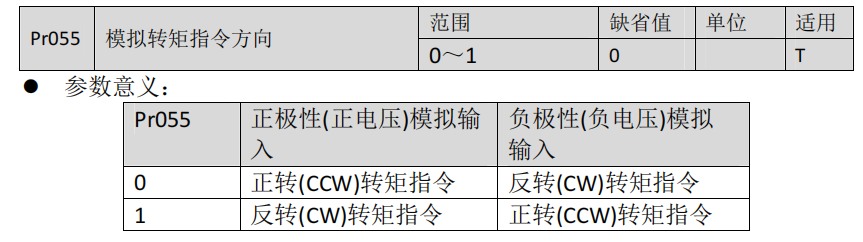

3模擬轉矩指令方向(Pr055),通過指令,可以改變電機運轉方向。




4 增益調整

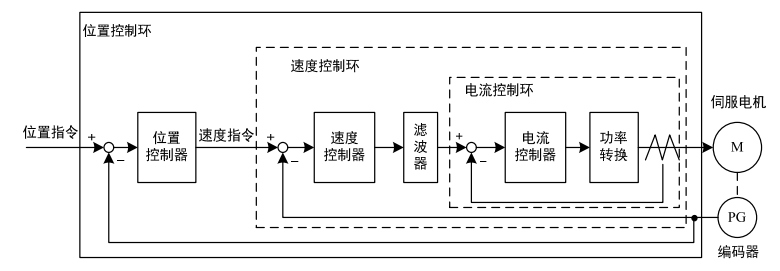

驅動器包括電流控制環、速度控制環和位置控制環三個控制回路?刂瓶驁D如下:


理論上,內層的控制回路頻寬一定要高于外層,否則整個控制系統會不穩定而造成振動或是響應不佳,因此這三個控制回路頻寬的關系如下:

電流環頻寬>速度環頻寬>位置環頻寬

由于驅動器已經調整好電流控制環為****狀態,用戶只需調整速度控制環和位置控制環參數。

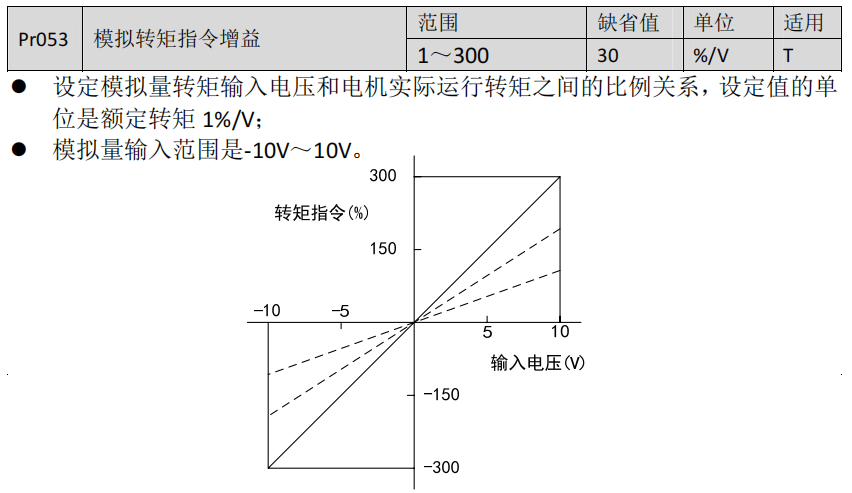

轉矩控制有關增益







注:

位置和速度頻寬的選擇必須由機械的剛性和應用場合決定,由皮帶連接的輸送機械剛性低,可設置為較低頻寬;由減速器帶動的滾珠絲桿的機械剛度中等,可設置為中等頻寬;直接驅動滾珠絲桿或直線電機剛度高,可設置為高頻寬。如果機械特性未知,可逐步加大增益以提高頻寬直到共振,再調低增益即可。

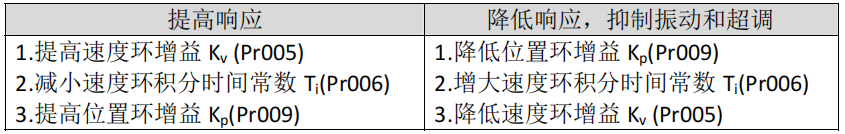

在伺服增益中,如果改變一個參數,則其它參數也需要重新調整。請不要只對某一個參數進行較大的更改。關于伺服參數的更改步驟,一般請遵守以下原則:
