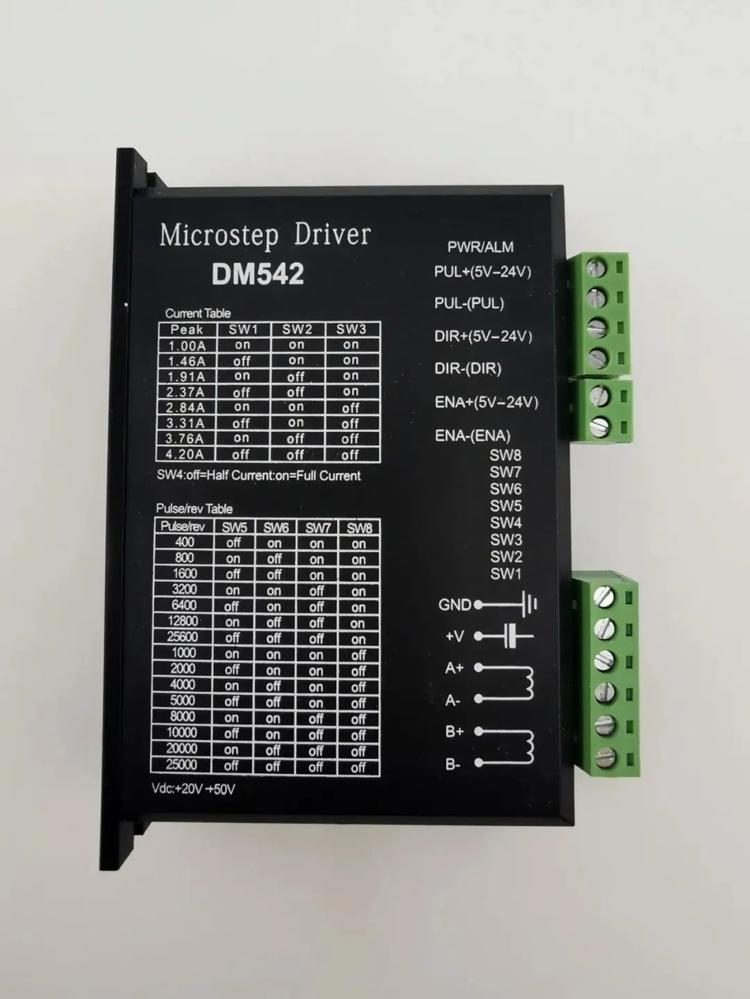

步進DM542細分型兩相混合式步進電機驅動器，采用直流18-50V供電，適合驅動電壓為18V-50V，電流小于4.0A外徑42-86mm的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高，廣泛用于雕刻機，數控機床，包裝機械等分辨率要求較高的設備上！
主要特點 1 平均電流控制，兩相正弦電流驅動輸出 2 直流18～50V供電 3 光電隔離信號輸入/輸出 4 有過壓、欠壓、過流、相間短路保護功能 5 十五檔細分和自動半流功能 6 八檔輸出相電流設置 7 具有脫機命令輸人端子 8 電機的扭矩與它的轉速有關，而與電機每轉的步數無關 9 高啟動轉速 10.高速力矩大

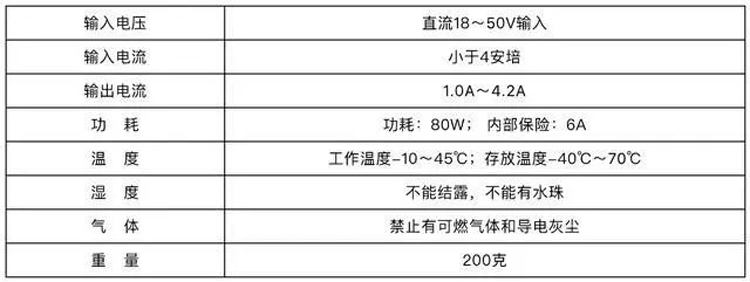

一、電氣參數

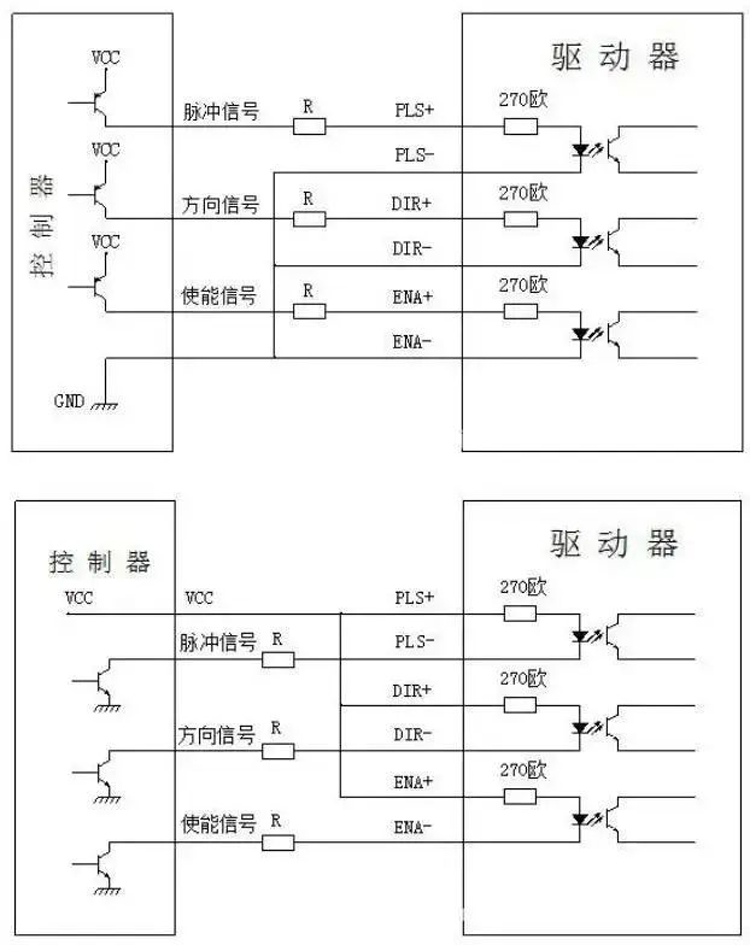

二、控制信號接口 圖1是驅動器的接線原理圖
1、控制信號定義 PLS+：步進脈沖信號輸入正端或正向步進脈沖信號輸入正端
PLS-：步進脈沖信號輸入負端或正向步進脈沖信號輸入負端
DIR+：步進方向信號輸入正端或反向步進脈沖信號輸入正端
DIR-：步進方向信號輸入負端或反向步進脈沖信號輸入負端
ENA+：脫機使能復位信號輸入正端
ENA-：脫機使能復位信號輸入負端
脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
2、控制信號連接
上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端。 注意：VCC值為5V時，R短接； VCC值為12V時，R為1K，大于1/8W電阻； VCC值為24V時，R為2K，大于1/8W電阻； R必須接在控制器信號端。 三、功能選擇（用驅動器面板上的DIP開關實現） 1、設置電機每轉步數 驅動器可將電機每轉的步數分別設置為400、500、800、1000、1250、1600、2000、2500、3200、4000、5000、6400、8000、10000、12800步。用戶可以通過驅動器正面板上的撥碼開關的SW5、SW6、SW7、SW8位來設置驅動器的步數（如表1）：

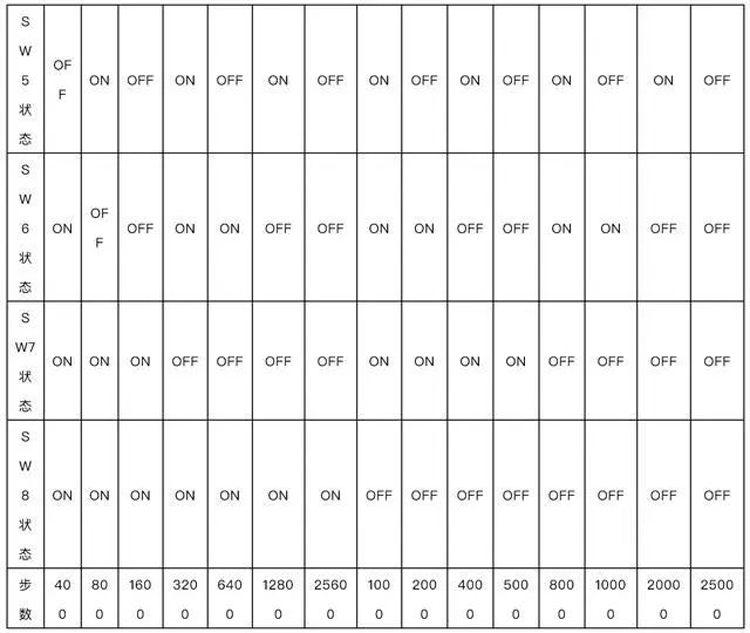

表一
2、控制方式選擇 撥碼開關SW4位可設置成兩種控制方式： 當設置成“OFF”時，為有半流功能。 當設置成“ON”時，為無半流功能。 3、設置輸出相電流 為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。

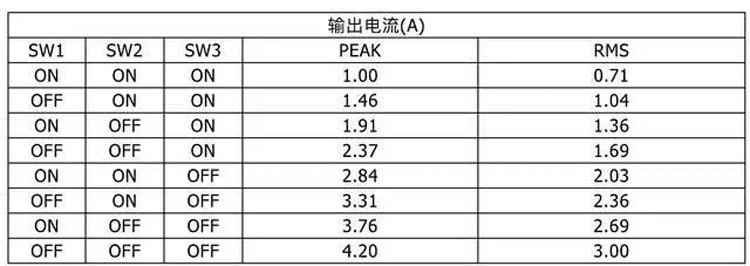

輸出電流(A)
表二

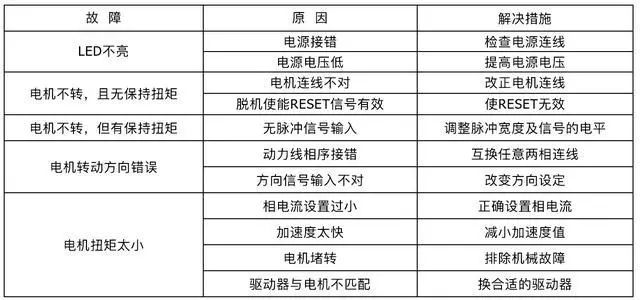

4、半流功能 半流功能是指無步進脈沖500ms后，驅動器輸出電流自動降為額定輸出電流的70%，用來防止電機發熱。 四、功率接口 1、+V、GND：連接驅動器電源 +V：直流電源正級，電源電壓直流16～50V。****電流是5A。 GND：直流電源負級。 2、A+ A- B+ B-：連接兩相混合式步進電機 驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍)， 串聯接法時驅動器電流等于電機繞組電流。 五、 安裝 周?chē)?0mm的空間，不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所。 六 故障診斷 1、狀態燈指示 RUN：綠燈，正常工作時亮。 ERR：紅燈，故障時亮，電機相間短路、過壓保護和欠壓保護。 2、故障及排除
|
