CM35D系列可編程控制器，每軸可以實現獨立運動，X、Y軸可以完成圓弧插補，任意兩軸、三軸、四軸可完成直線插補。1-4軸可以聯動，即能以混合速度達到同時運行同時停止。每個軸可以根據預先設置好的電子齒輪公式來精確地走直線、角度、圈數。通過.上位機軟件可以上傳程序、修改參數及下載開機界面。 電子齒輪比設定意義是為了 輸入的脈沖值=客戶想走的位移，度數，圈數，來達到簡化的目的 目的是根據不同的設備，設定不同的數據單位，因?yàn)轵?qū)動裝置及機械傳動比及絲杠或者皮帶或者分讀盤的不同數據單位，為了最終方便使用者，所以需要根據當前需求的數據單位進行計算，然后當做參數填寫進去之后，該軸的數據單位就變換成設定的數據單位了，數據單位變化后，當前填寫的數據都是以此為單位的，并且一臺多軸設備可以設定為不同的數據單位，例如X軸選擇為mm單位填寫，Y軸選擇為角度單位填寫，Z軸選擇為圈數單位填寫均可以，當前軸中，填寫多少，該軸就將以當前單位走出填寫的數據。 設置步驟

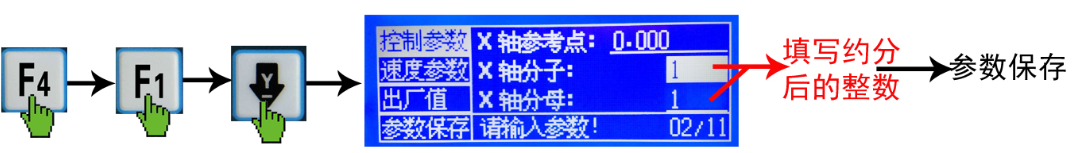

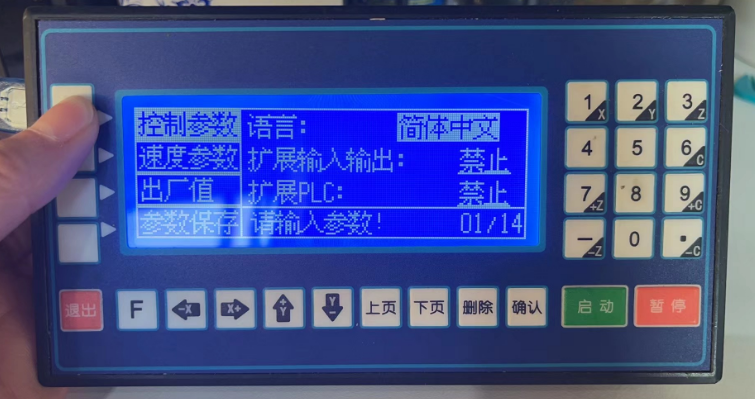

F4
F1

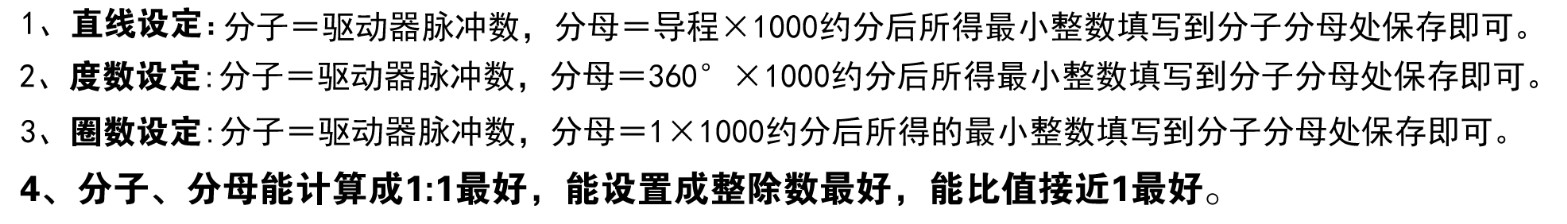

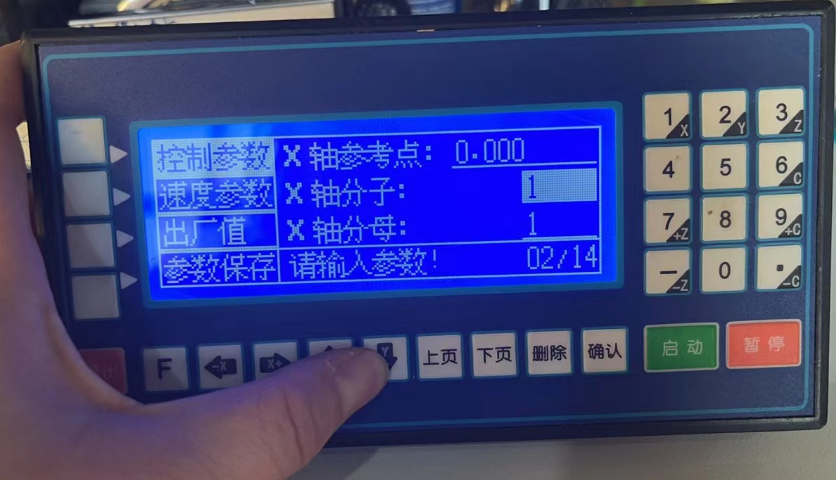

下翻找到分子分母，修改參數，保存即可 電子齒輪比不同場合設定公式如下：

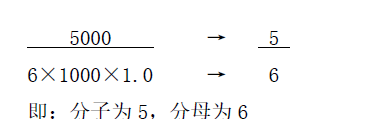

舉例1：絲杠傳動：步進電機驅動器細分為一轉5000脈沖，或伺服驅動器每轉5000個脈沖，絲杠導程為6mm，減速比為1:1，即1.0 根據公式

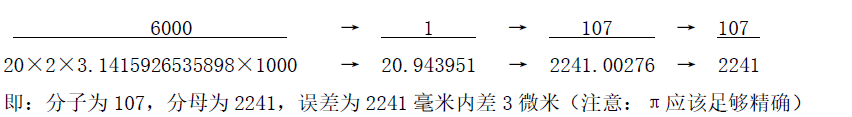

舉例2：齒輪齒條：步進電機驅動器細分為一轉6000步，或伺服驅動器每轉6000脈沖，齒輪齒數為20，模數2 則齒輪轉一周齒條運動多少M(fèi)M=20×2×π

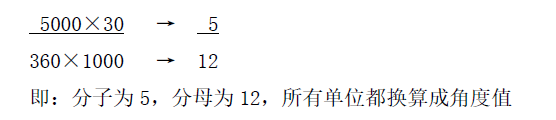

例3：旋轉角度：步進電機驅動器細分為一轉5000步，或伺服驅動器每轉5000脈沖，減速比為1:30
