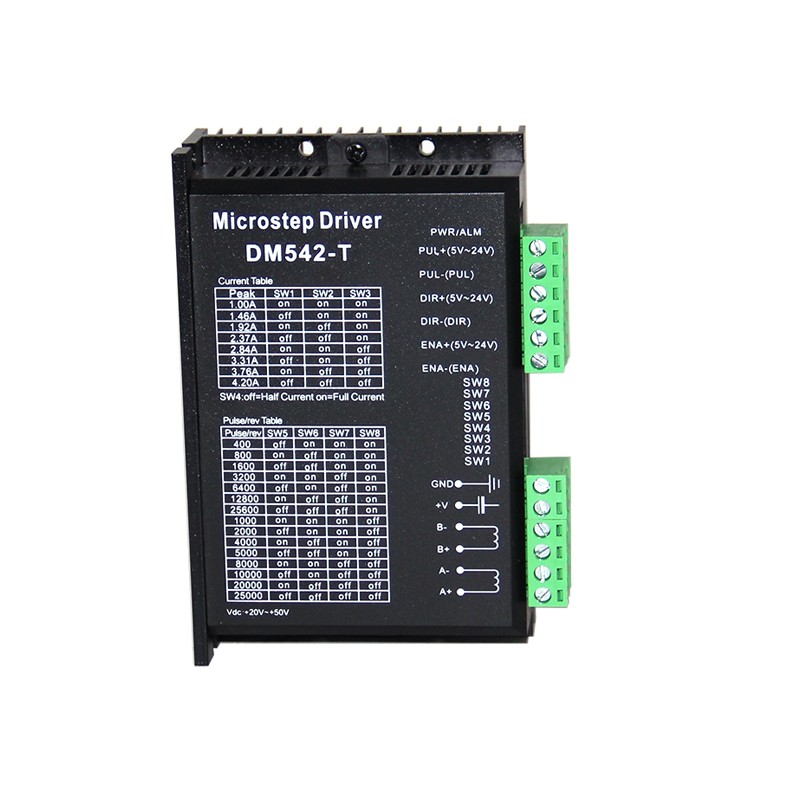

DM542驅動器接線要求 （1）為了防止驅動器受干擾，建議控制信號采用屏蔽電纜線， 并且屏蔽層與地線短接，除特殊要求外，控制信號電纜的屏蔽線 單端接地：屏蔽線的上位機一端接地，屏蔽線的驅動器一端懸空。 同一機器內只允許在同一點接地，如果不是真實接地線，可能干 擾嚴重，此時屏蔽層不接。 （2）脈沖和方向信號線與電機線不允許并排包扎在一起，****分開至少 10cm 以上，否則電機噪聲容易干擾脈沖方向信號引起 電機定位不準，系統不穩定等故障。 （3）如果一個電源供多臺驅動器，應在電源處采取并聯連接， 不允許先到一臺再到另一臺鏈狀式連接。 （4）嚴禁帶電拔插驅動器強電 P2 端子，帶電的電機停止時仍 有大電流流過線圈，拔插 P2 端子將導致巨大的瞬間感生電動勢 將燒壞驅動器。 （5）嚴禁將導線頭加錫后接入接線端子，否則可能因接觸電阻 變大而過熱損壞端子。 （6）接線線頭不能裸露在端子外，以防意外短路而損壞驅動器。
