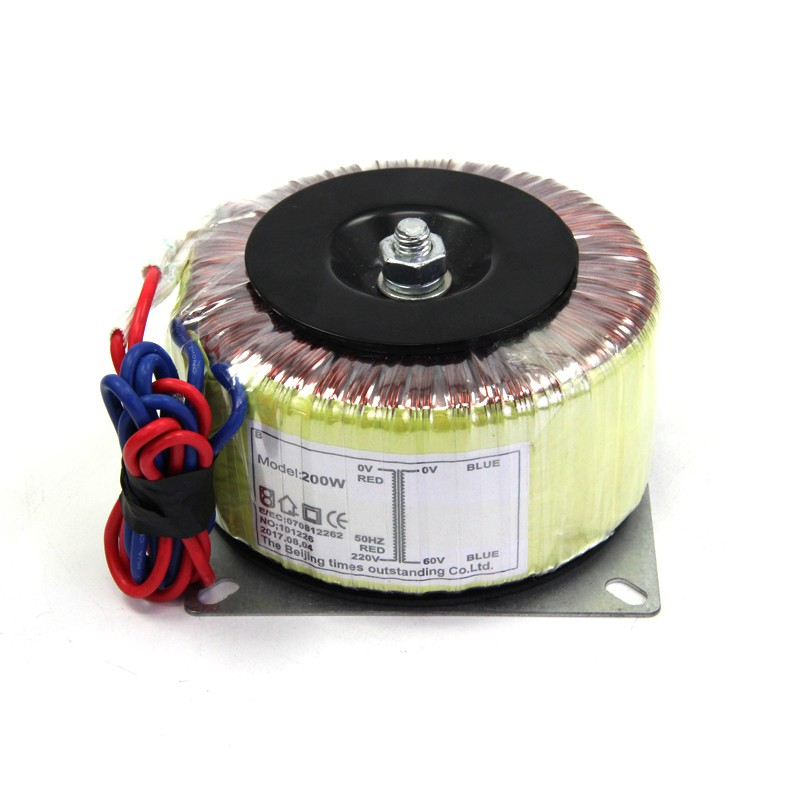

環形變壓器的結構

人們發現使用環形鐵芯所繞制的線圈渦流損耗（鐵損）最小，便將變壓器的鐵芯加工為環形。環形變壓器的鐵心，采用厚度為0.35mm以下冷軋硅鋼片，無縫地卷制成形。將線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，實現了交流電通過線圈所產生渦流損耗最小。比U型、E型變壓器的鐵心損耗減少50％以上，由此提高了變壓或者隔離的轉換效率。

環形變壓器的鐵心可以加工到無氣隙的程度，疊裝系數可高達95％以上，鐵心磁導率可取1.5～1.8T（疊片式鐵心只能取1.2T左右或更低），因此環形變壓器的電轉換效率能夠達到95％以上。環形變壓器鐵心的無氣息結構，能夠使空載電流非常小，長期通電情況下沒有發熱現象。

環形變壓器的長寬高所占用的空間為圓柱體結構，其體積要比U型E型減少一半左右。環形變壓器.鐵心沒有氣隙，繞組均勻地繞在環形的鐵心上，磁循環結構幾乎在一個封閉的空間中，實現了漏磁小，電磁輻射弱，抵抗外部磁干擾能力強，無需加屏蔽層，安裝在各種復雜結構的電子設備上，不會產生任何電磁干擾。

由于鐵心沒有氣隙，磁導率高，沒有物理結構的震動噪音。即使在大電流，高負載運行環境中，人的聽覺是無法感覺到有噪音的

環形變壓器加載運行時，自身溫度很低。通常其鐵損可以做到小于1W/kg左右，特別適用于散熱空間狹小的儀器中。

環形變壓器功率通常是根據它的直徑和高度來確定的，功率越高，體積和重量相應增加。各種功率規格，各種輸入輸出電壓的配置非常靈活，加工裝備簡單，快捷。

環形變壓器滿載運行溫升僅為40℃，能夠允許短時超載運行。初次級繞組間采用B級（130℃）的聚酯薄膜絕緣，能經受交流4000V，1分鐘的耐壓試驗。
