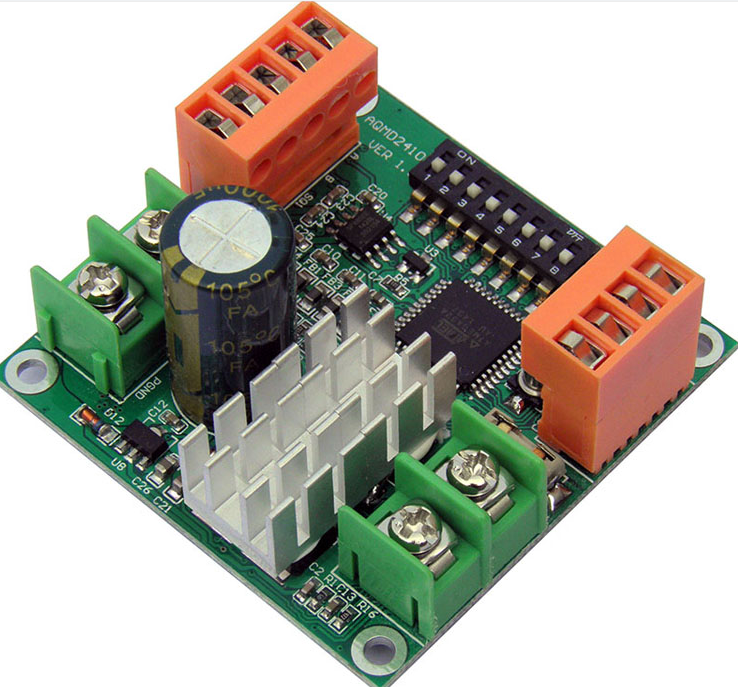

系統配置8位撥碼開關

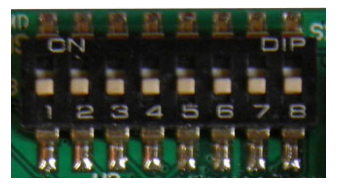

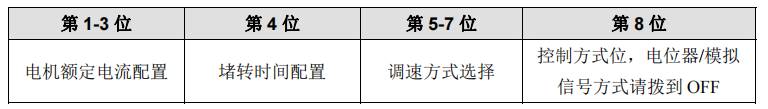

系統配置撥碼開關如圖所示。開關撥到上方為ON，下方為OFF。 從左至右依次是第1-8 位。在使用本驅動器前首先要對電機額定電流、調速方式等進行配置。通過撥碼開關可以配置電機在電位器/模擬信號控制方式下電機的額定電流和調速方式，串口通訊控制方式下的從站地址。 其中第 8 位為控制方式選擇位。當?shù)?/span> 8 位為 OFF 時，為電位器/模擬信號控制方式；當?shù)?/span> 8 位為 ON 時，為 RS-485 通訊控制方式。 電位器/模擬信號控制方式下?lián)艽a開關各位功能定義 電位器/模擬信號控制方式下?lián)艽a開關各位功能定義如表所示：

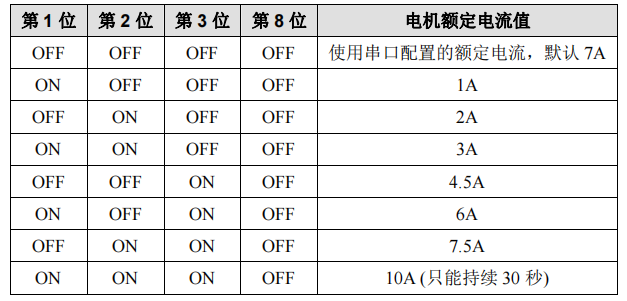

通過對電機額定電流的配置，一方面設定了電機的****負載電流，當電機過負載或堵轉時，驅動器會將輸出電流穩流至額定電流，有效地保護電機；另一方面可使相應額定電流的電機調速更穩定。 電位器/模擬信號控制方式下電機額定電流配置表

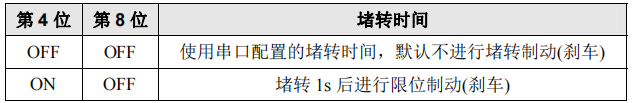

電位器/模擬信號控制方式下堵轉時間配置表

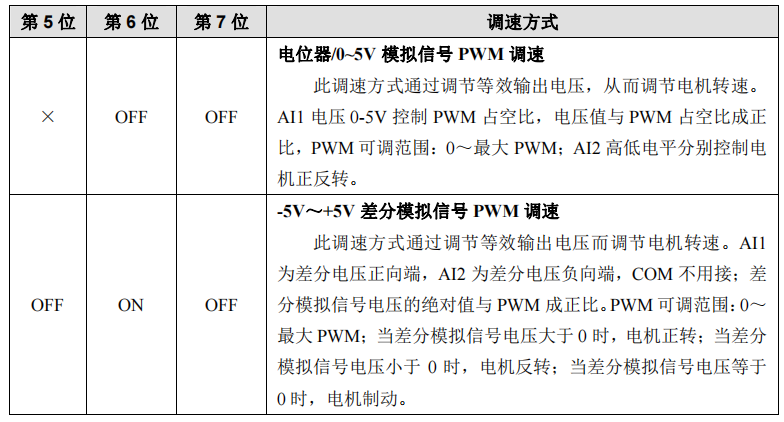

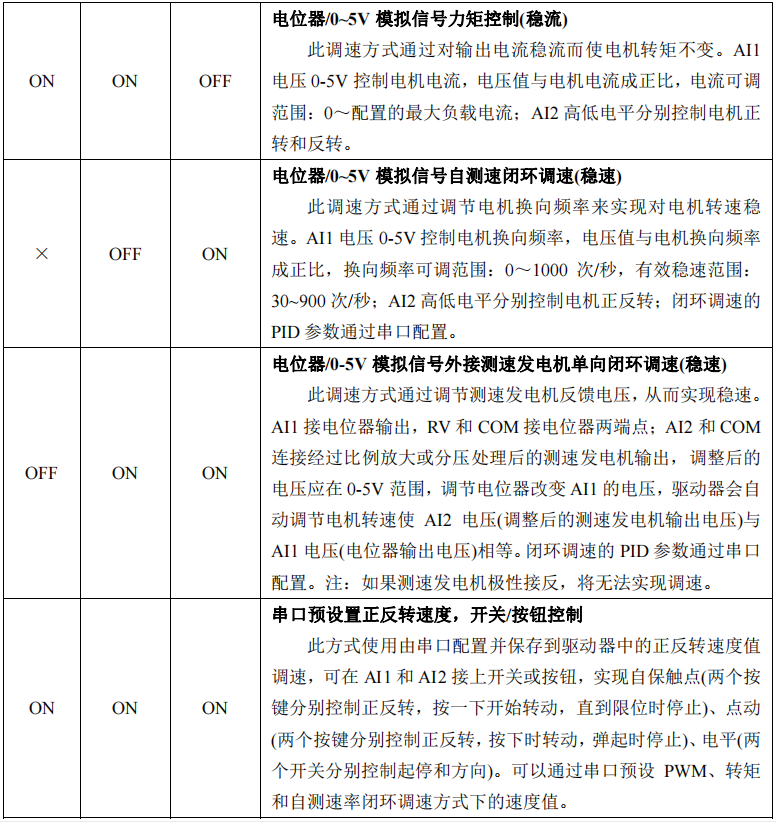

通過對調速方式的配置，可滿足用戶的不同調速需要。本驅動器支持 PWM 調速(調壓)、 力矩控制(穩流)、自測量換向頻率閉環調速(穩速)、外接測速發電機閉環調速(穩速)多種調速方式。 電位器/模擬信號控制方式下調速方式配置表如表
串口通訊控制方式下?lián)艽a開關的配置 串口通訊控制方式下?lián)艽a開關各位功能定義

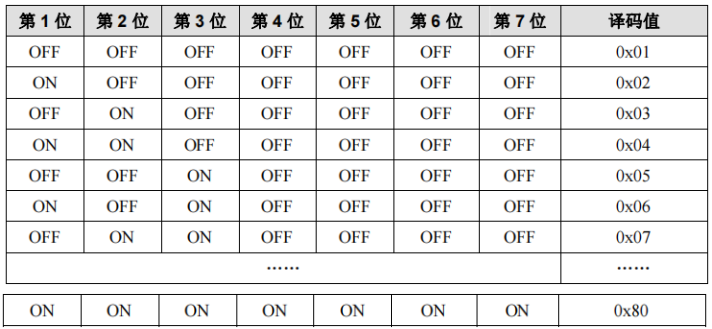

撥碼開關 1-7 位對應的從站地址譯碼表
注意：在電位器/模擬信號控制方式下從站地址為 0x01。
|
