接口定義

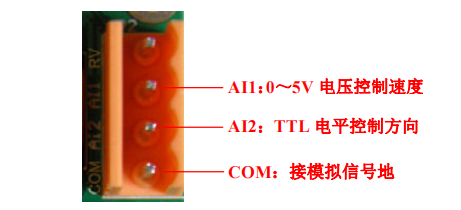

AI2 為TTL電平輸入端，可以控制電機轉動方向，高電平時正轉，低電平時反轉。 AI1 為0-5V模擬信號輸入端，用于電機調速。

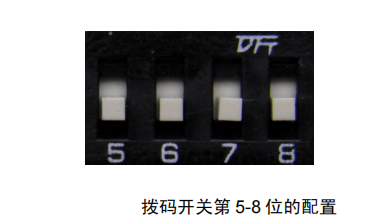

實現電位器調速需將撥碼第 5-8 位均撥到 OFF，調速方式此時為 PWM 調速
電位器/模擬信號控制方式下調速方式撥碼配置方式可點擊以下鏈接查看
http://wlywrsj.cn/shownews.asp?id=23001
使用電位器控制電機正反轉與調速：

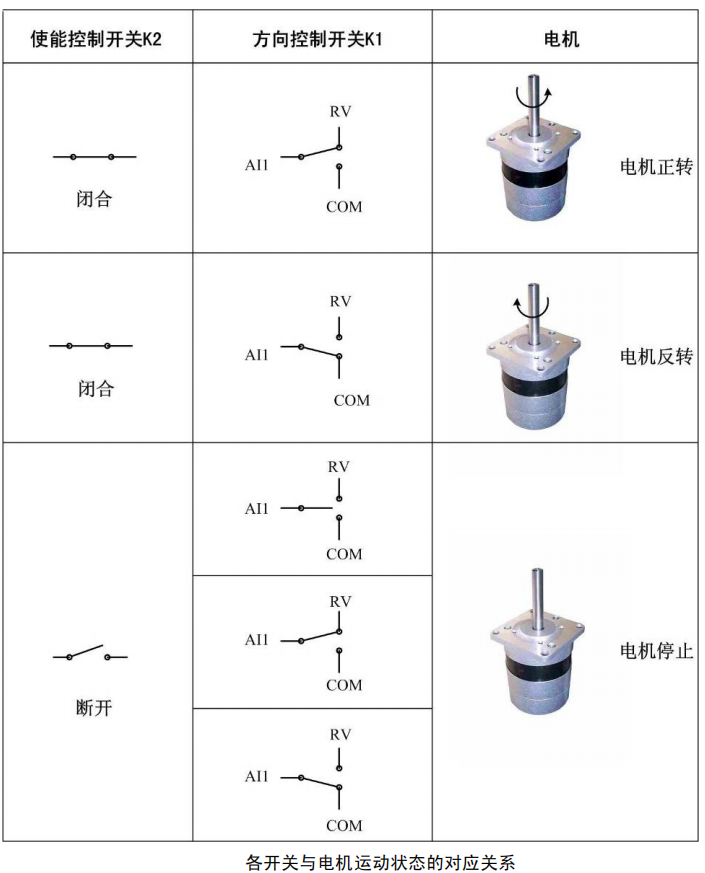

通過方向控制開關K1 控制電機的正反轉；使能控制開關 K2 控制電機的啟動與停止；電位器控制電機的轉速。

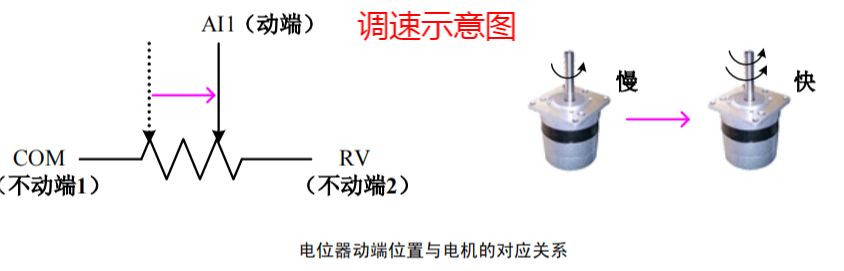

當電位器的動端 AI1 從不動端 COM 滑動到不動端 RV，電機的轉速由慢變快。過程如圖：

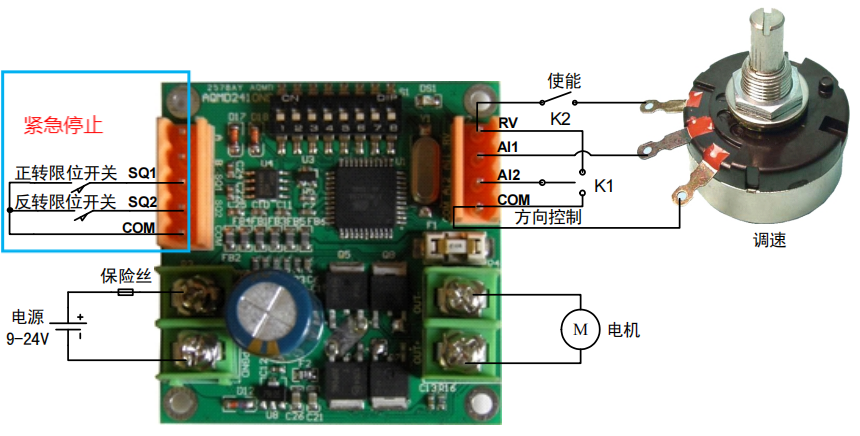

用電位器控制電機正反轉與調速的接線方法如圖
