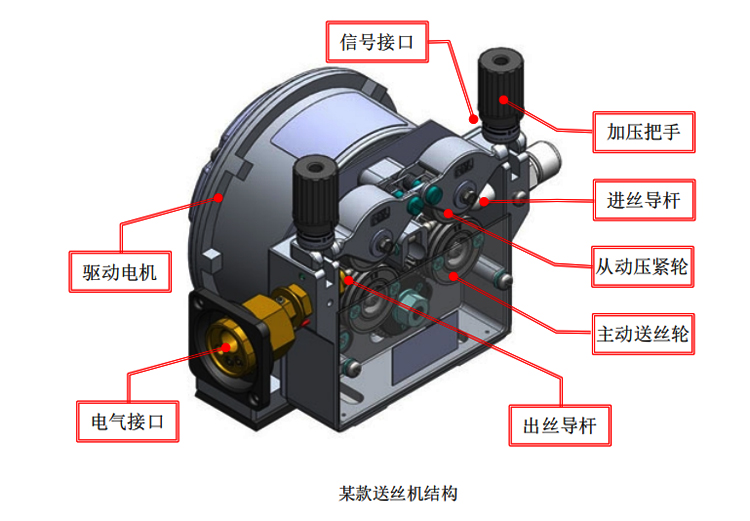

送絲機組成及其原理 送絲機結構大致由電氣接口、驅動電機、信號接口、加壓把手、進絲導桿、壓緊輪、主動送絲 輪、出絲導桿等幾種主要零部件組成。 其中電氣接口基本可分為松下式、OTC 式、歐式和 TBI 式四種；送絲輪根據焊絲直徑及類型的 不同，選用與焊絲匹配的規格。（焊絲類型指軟態焊絲與硬態焊絲，軟態焊絲有鋁合金焊絲、銅合 金焊絲等，硬態焊絲有碳鋼焊絲，不銹鋼焊絲等）  注：不同品牌送絲機外型及構造會有所差異，但功能基本相同，注意靈活運用。 絲盤上的焊絲經過送絲管后，再進入進絲導向桿，由進絲導向桿將焊絲部分校直。焊絲經過校 直后，繼續經過送絲滾輪，然后由出絲導桿一端出來，最后到達焊槍。 其中，由驅動電機提供動力，帶動主動送絲滾輪轉動，在焊絲經過送絲滾輪時，由于壓緊輪的 存在，焊絲與滾輪之間就有一股摩擦力。在這股摩擦力和滾輪的共同作用下，就可以驅動焊絲前進 或者后退。 目前，送絲機的電氣接口制式在市場上運用較多的主要有松下式和歐式，TBI 式與 OTC 式相對 較少

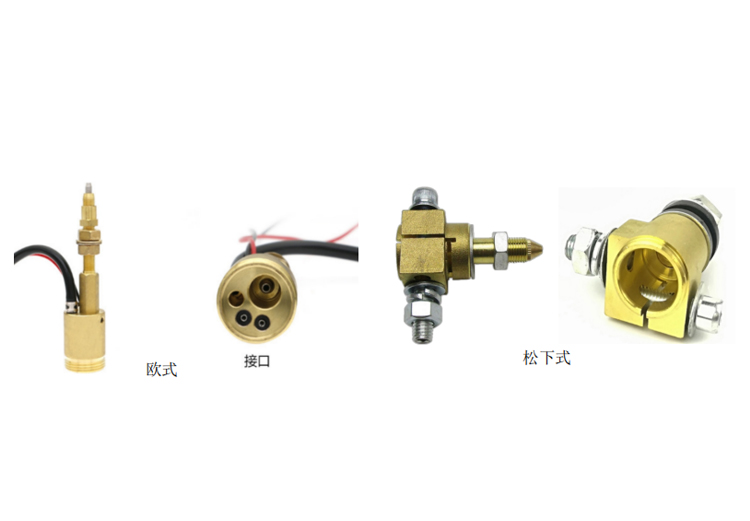

上左圖為歐式送絲機電氣接口，送絲口、進氣口、電極等均作為一體。 上右圖為松下式送絲機電氣接口，此接口構造為電極與送絲口為一體，進氣口從送絲機上另一 處接口引出。 注：松下式與歐式主要區別為電氣接口的不同，選型時需要與焊槍制式相同，若焊槍與送絲 機制式不同，會導致焊槍無法裝配到送絲機上。若送絲機制式為歐式，焊槍必須選為歐式；若送 絲機為松下式，則焊槍必須選為松下式。
|
