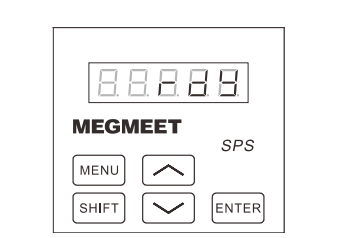

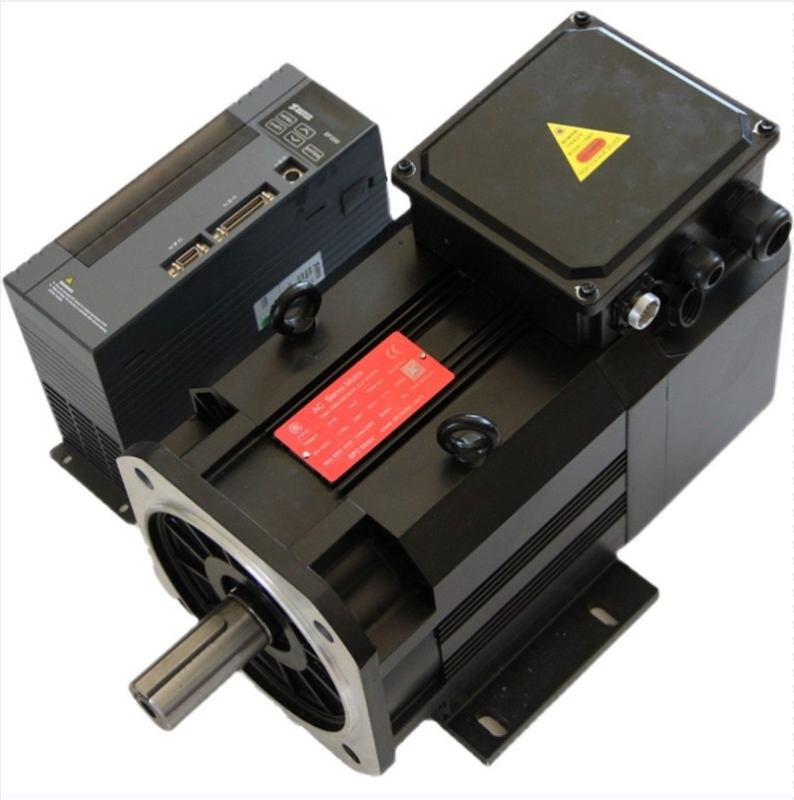

詳細主軸電機參數可以參考一下鏈接： 時代超群異步主軸伺服電機規格參數 http://wlywrsj.cn/shownews.asp?id=23580 時代超群大功率異步主軸伺服驅動器規格參數 http://wlywrsj.cn/shownews.asp?id=23581 驅動器控制面板

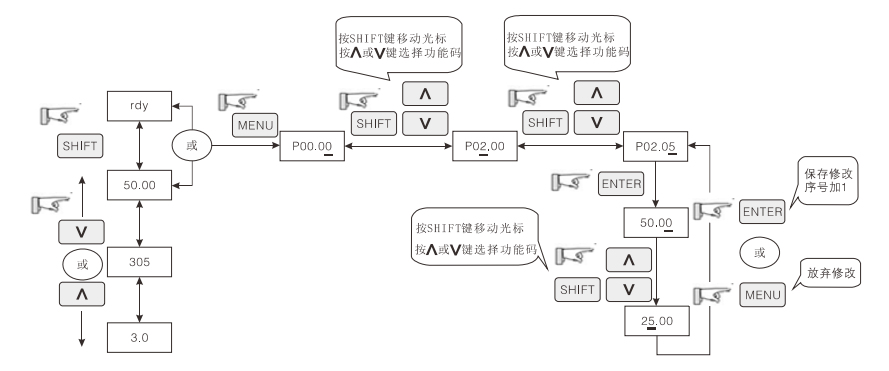

SHIFT 鍵：在工作狀態顯示菜單下，按下 SHIFT 鍵，可在工作狀態顯示與監視參數菜單間進行切換 在參數設定第 1 級菜單下，按下 SHIFT 鍵可將光標移到參數組或參數序號下。 在參數設定第 2 級菜單下，按下 SHIFT 鍵可選擇所需修改的數值位數，按下∧/∨鍵，即可增加或減少參數值。 ∧/∨鍵： 在監視參數菜單下，按∧/∨可選擇監視參數。 在參數設定第 1 級菜單下，按下∧/∨鍵可選擇所需的參數組及參數序號。 在參數設定第 2 級菜單下，按下 SHIFT 鍵可選擇所需修改的數值位數，按下∧/∨鍵，即可增加或減少參數值。 MENU 鍵：在工作狀態顯示或監視參數菜單下，按下 MENU 鍵，可與參數設定第 1 級菜單進行切換。 ENTER鍵：在參數設定第 1 級菜單下，按下 ENTER 鍵可進入?yún)?shù)設定第 2 級菜單，以顯示參數當前值。若此時，參數值可修改，其****位會閃爍顯示。 參數修改完畢，若按下 ENTER 鍵可保存修改，并返回上一級菜單，若按下 MENU 鍵可放棄修改，并返回上一級菜單。 面板操作

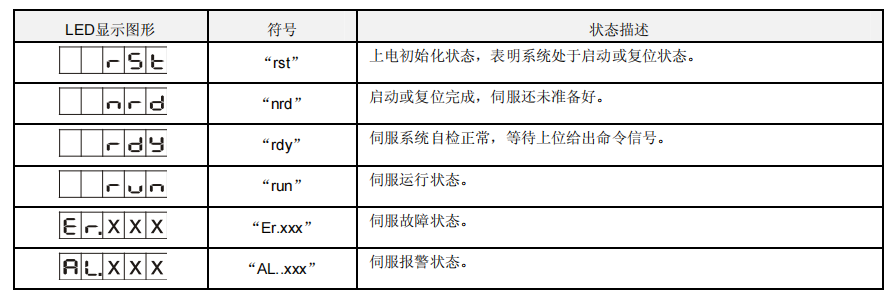

驅動器操作面板的顯示狀態分為停機狀態參數顯示、運行狀態參數顯示、功能碼參數編輯狀態顯示、 故障告警狀態顯示等。就可以給驅動器上電，上電后伺服系統自檢正常顯示 rdy，等待上位給出命令信號，如上圖所示。 伺服驅動器可顯示以下幾種狀態：

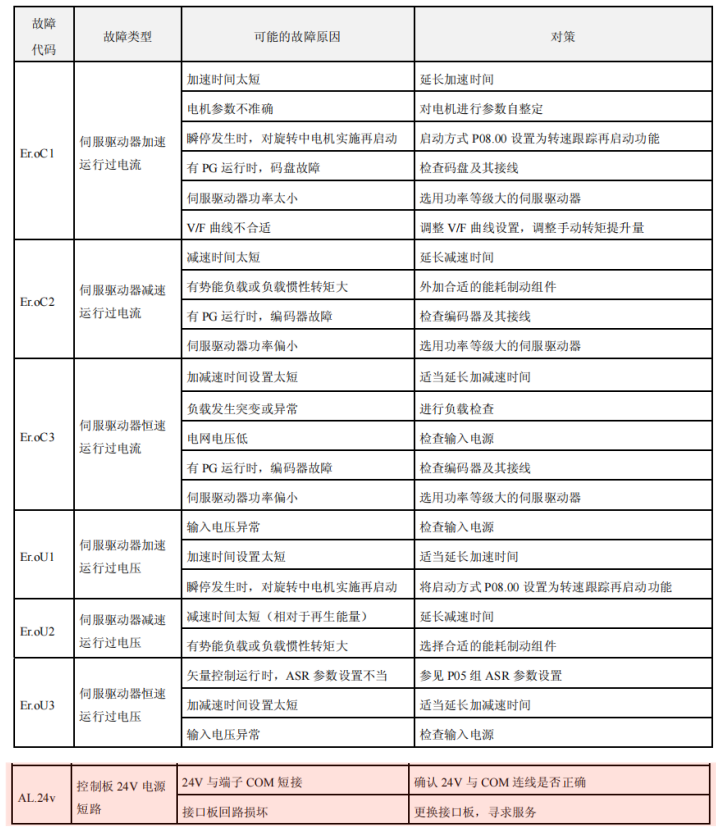

當發生故障時，顯示為Er.開頭的代碼，如下圖。不同故障顯示不同的代碼，不同的故障代碼顯示內容不同 上圖以輸入側缺相 Er.24V

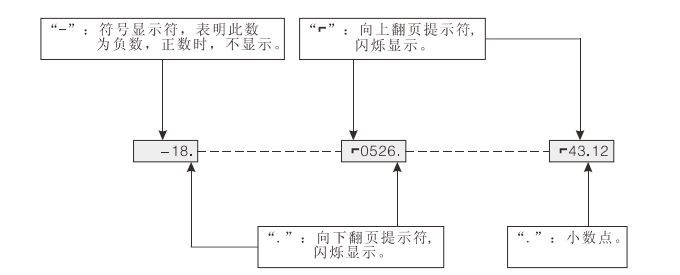

參數值翻頁顯示 有些參數值，5 位數碼管一頁顯示不下，需要翻頁顯示。
1）、五位及以下參數值顯示 ，且參數值在[-9999～99999]范圍內，參數值可一頁顯示及編輯。 2）、五位及以上參數值顯示 且參數值超出[-9999～99999]范圍時，參數值需要翻頁顯示及編輯。驅動器最多可顯示 3 頁參數值，上圖示說明翻頁顯示邏輯。若參數值當前可修改，通過 SHIFT 移位選擇所需修改的數值位數。若參數值當前不可修改，則此時只能通過按 SHIFT 鍵進行翻頁顯示。
|
