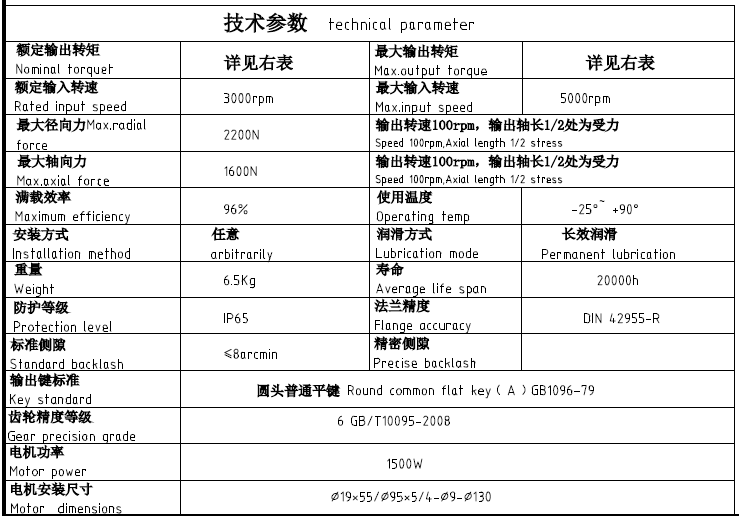

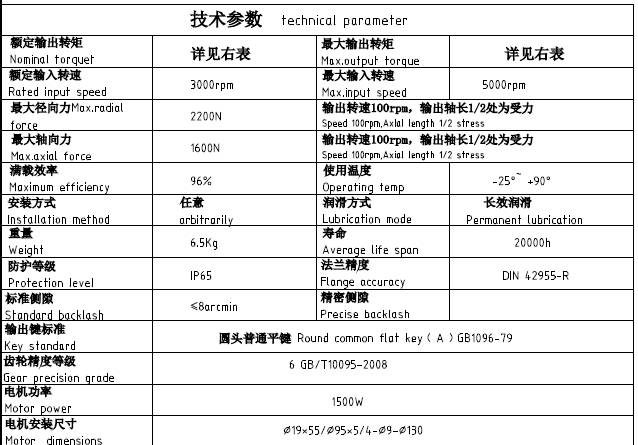

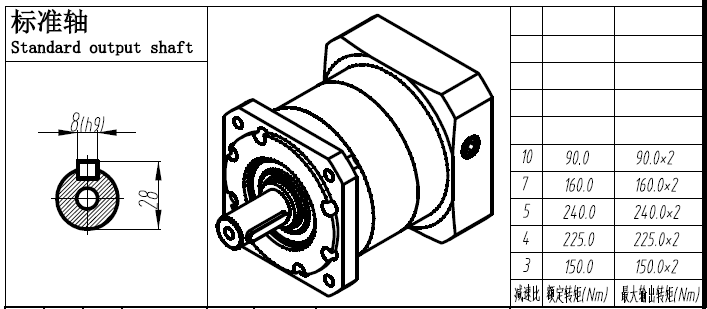

上圖為時代超群PL130系列孔輸出精密行星減速機，減速比一級二級三級多重速比可選，可以搭配130步進電機使用，精密等級可以小于8弧分。 130步進一級速比減速機比及參數詳情

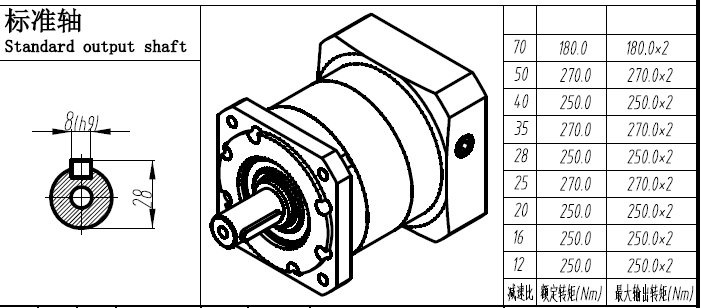

電機+減速機的輸出扭矩=電機扭矩*減速比*輸出效率 計算電機+減速機以后的輸出扭矩還要考慮減速機的額定承載扭矩。一定要在減速機的額定承載扭矩內 130步進二級速比減速機的速比選擇范圍和
電機+減速機的輸出扭矩=電機扭矩*減速比*輸出效率 計算電機+減速機以后的輸出扭矩還要考慮減速機的額定承載扭矩。一定要在減速機的額定承載扭矩內

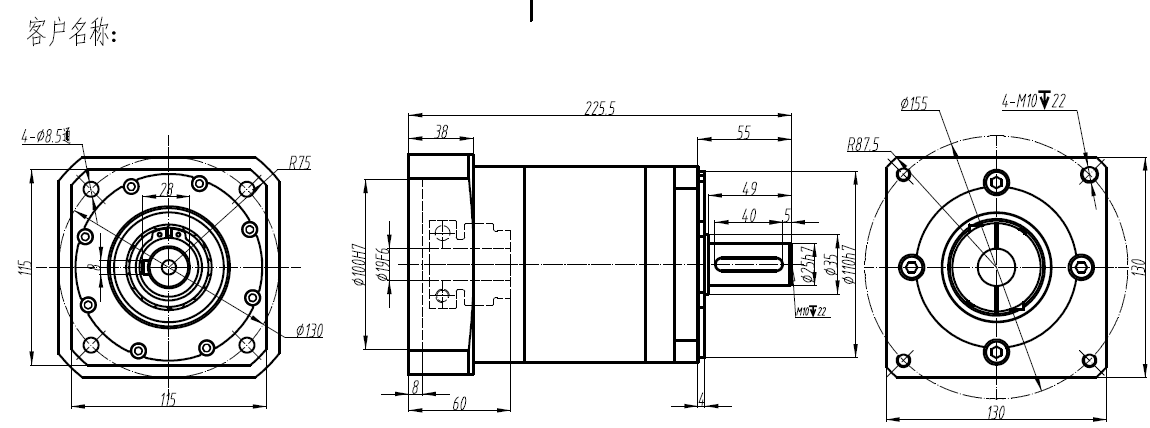

適配軸19MM的 130步進電機尺寸圖如下：

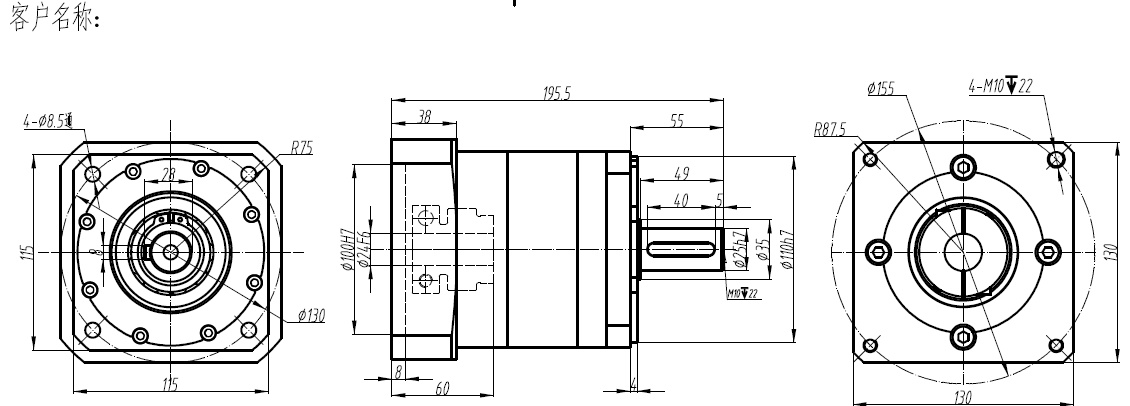

適配軸24MM的 130步進電機尺寸圖如下：
時代超群130系列步進電機 | 130步進電機 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 機身長度(L) | 相電阻 | 相電感 | 轉子慣量 | | 130HCY180AL3S-TK0 | 1.2° | 6.8A | 24N.m | 180mm | 0.56 | 11.6 | 24.6 | | 130HCY220AL3S-TK0 | 1.2° | 6.8A | 28N.m | 220mm | 0.76 | 14.9 | 32.3 | | 130HCY250AL3S-TK0 | 1.2° | 6.8A | 35N.m | 250mm | 0.96 | 18.1 | 42.5 | | 130HCY285AL3S-TK0 | 1.2° | 6.8A | 50N.m | 285mm | 1.1 | 21 | 50.3
| 130HCY310AL3S-TK0
| 1.2°
| 6.8A | 60N.m
| 310mm
| 1.5
| 28
| 60.2
|
具體尺寸圖如下：
