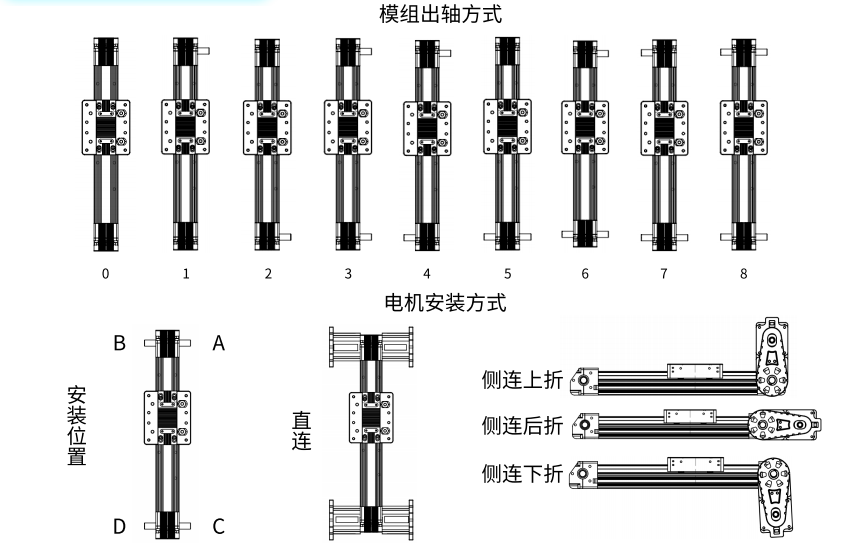

同步帶滑臺模組主要組成由: 皮帶、直線導軌、鋁合金型材、聯軸器馬達、光電開關等。同步帶滑臺模組的工作原理是:皮帶安裝在直線模組兩側的傳動同步輪機構，其中作為動力輸入軸，在皮帶上固定一塊用于增加設備工件的滑塊。皮帶張緊度可以通過裝在滑臺上的一個簡單裝置調整，當有輸入時，通過帶動皮帶而使滑塊運動。優點是，組裝方便，設計精巧，適合多維搭建XYZ;維護簡單，精度較高，除少部份精度要求極高的作業工況，能滿足大部份機械的生產加工;節省人力，物力，提升工作效率，為企業注入新的活力。 行程:可根據需要定制，單根最長3000mm，可多根連接滑臺機構安裝方式:通過滑臺上螺絲孔位安裝其他機構。直線單元安裝方式:通過T型槽或螺孔固定直線單元，或使用安裝配件。 同步帶型號:使用鋼絲加強的S5M或H3M同步帶，換向時無緩沖，重復定位精度0.1mm。感應開關安裝:感應開關通過YCK安裝配件直接安裝在模組型材側面，可適應光電開關(PM-Y44)及接近開關(TL-W3MC1)。電機安裝:電機通過YCK安裝配件與模組出軸連接可適應各品牌42、57、86等步進電機及100W、200W、400W750W等伺服電機安裝。

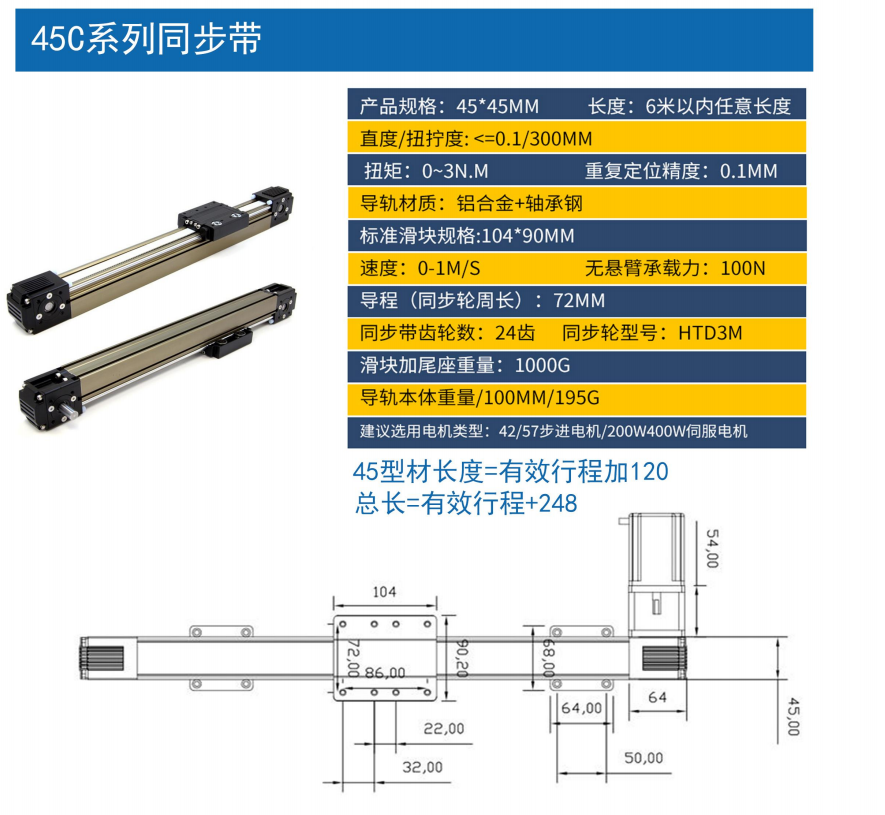

同步帶造型規格：

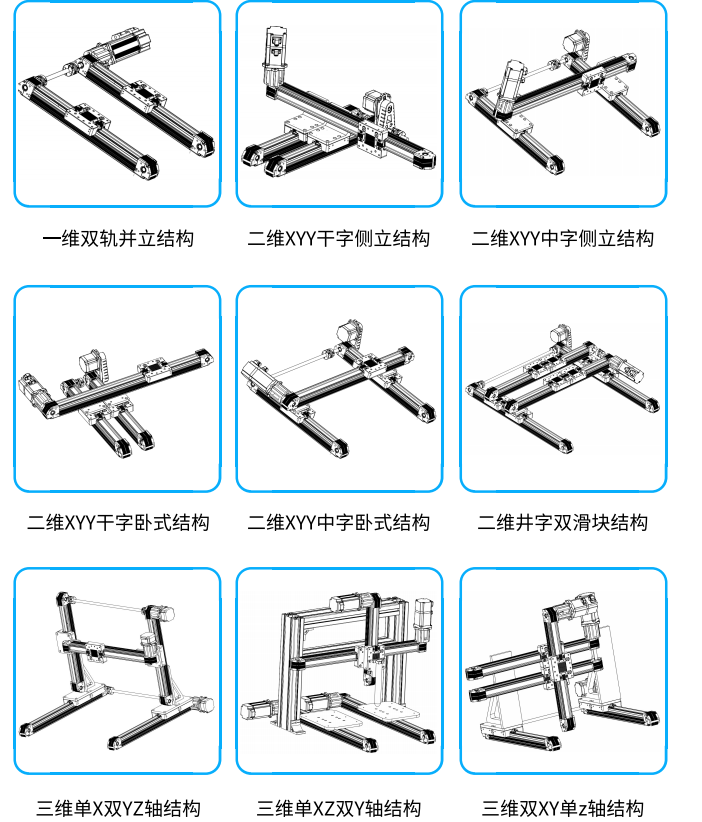

同步帶搭建方式:
|
