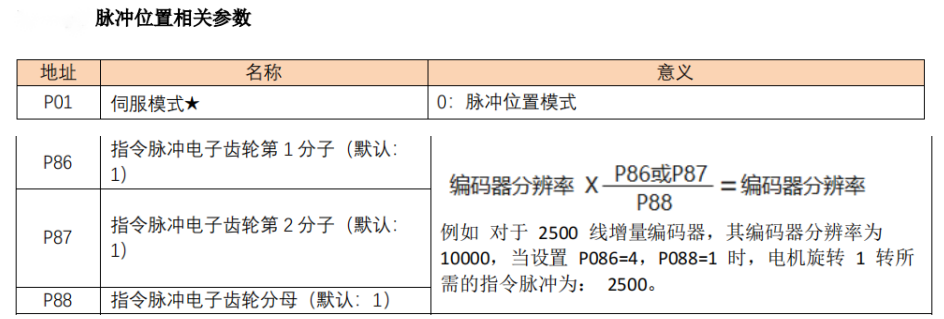

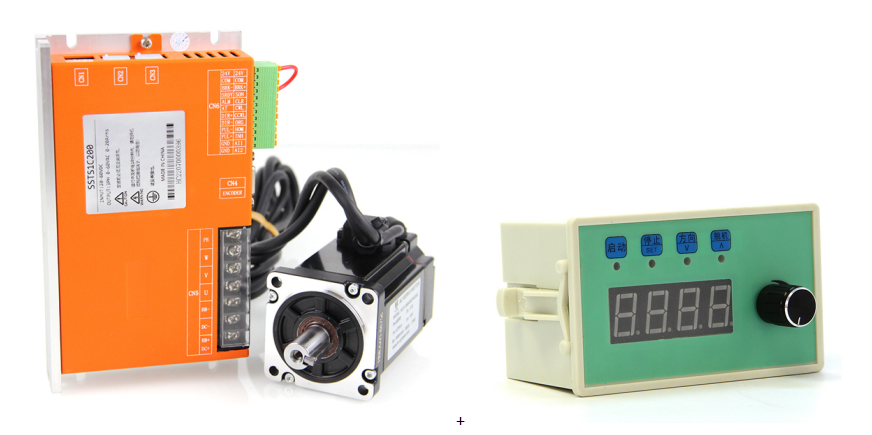

HCM系列低壓伺服驅動如何通過外部位置模式脈沖信號控制，實現簡單的啟停，調速及方向切換？客戶沒有類似編程的控制要求的話，通過我們的脈沖發生器就可以實現這些功能。 驅動器需要通過配套上位機軟件，將驅動器設置為外部脈沖信號控制

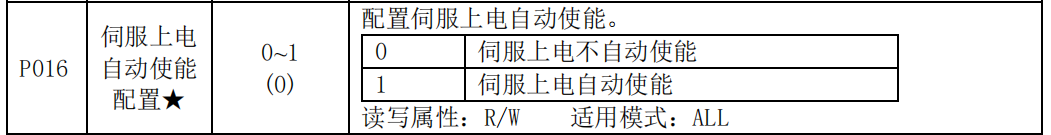

外部脈沖位置模式設置使能，需要將P16設置為1，即可以達到上電使能效果。

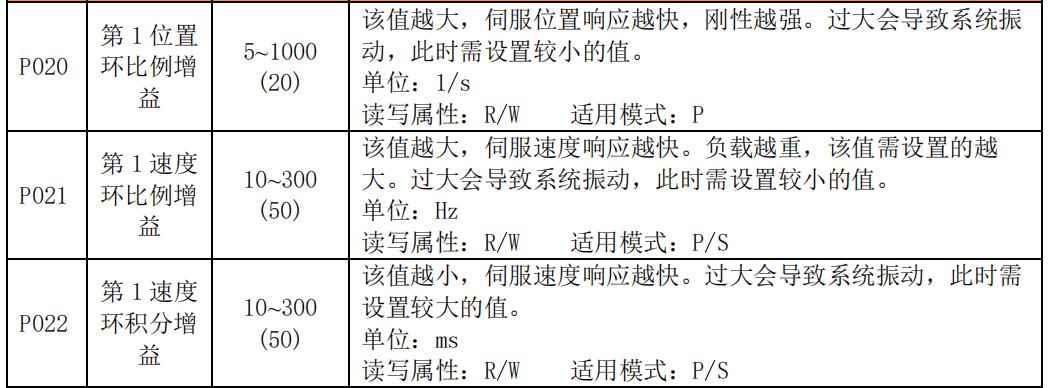

用戶在調試過程中，出現脈沖發送完畢，電機不能馬上停止的情況，是電機剛性低的緣故，可以通過增大電機剛性參數P020、P021、P022，達到理想效果。

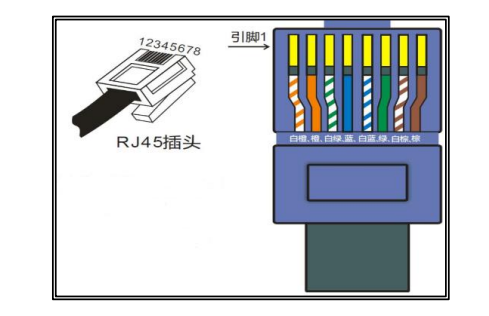

以上參數設置都需要通過485網口通訊線連接驅動器和電腦進行調試，調試完畢后，保存參數，斷電重啟即可。

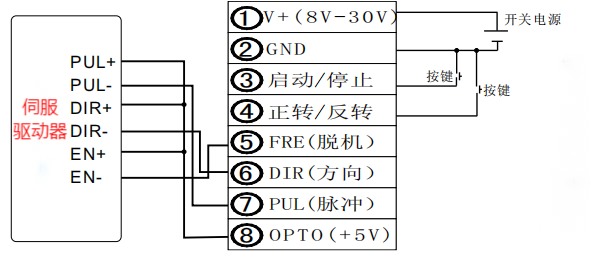

驅動器和控制器接線可參考下圖：
脈沖信號放生器控制信號電壓默認是5V,驅動器的信號端無需外接電阻。

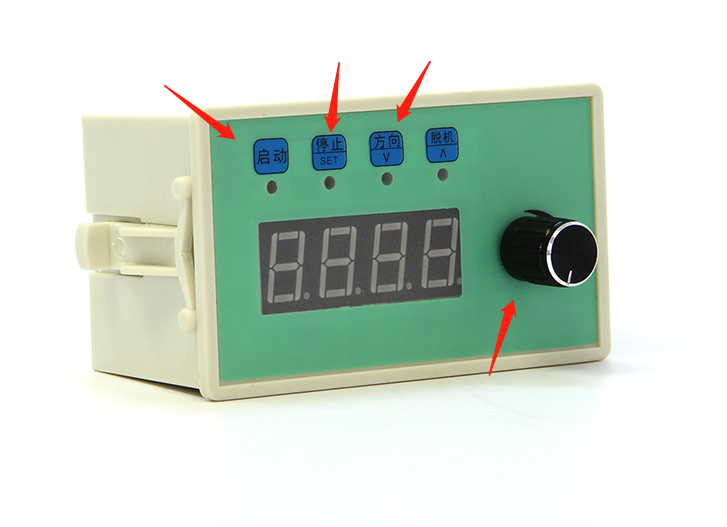

接好線之后，可以通過控制面板的按鍵實現對電機的簡單控制了。
|
