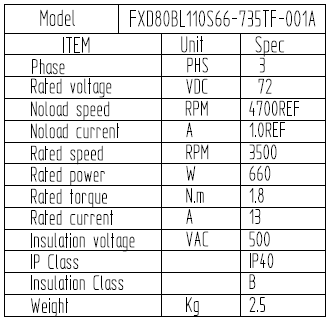

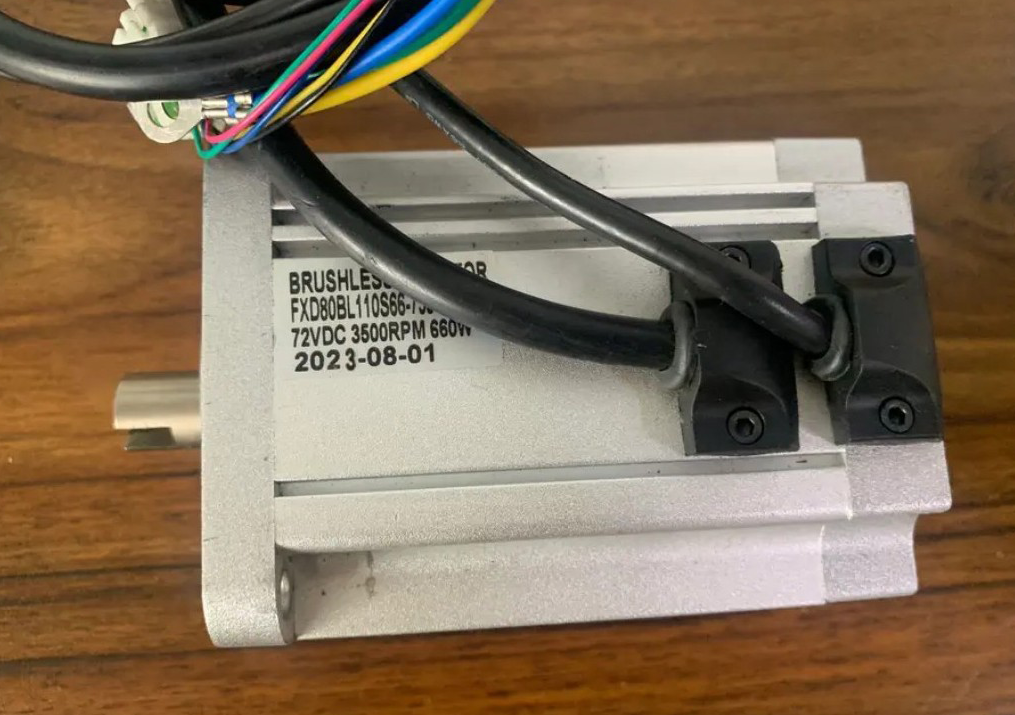

上圖客戶定做的直流無刷電機，電機電壓72V，功率660W，轉速3500轉，扭矩1.8NM，磁鋼采用的強磁磁鋼，進口軸承，具體參數如下：

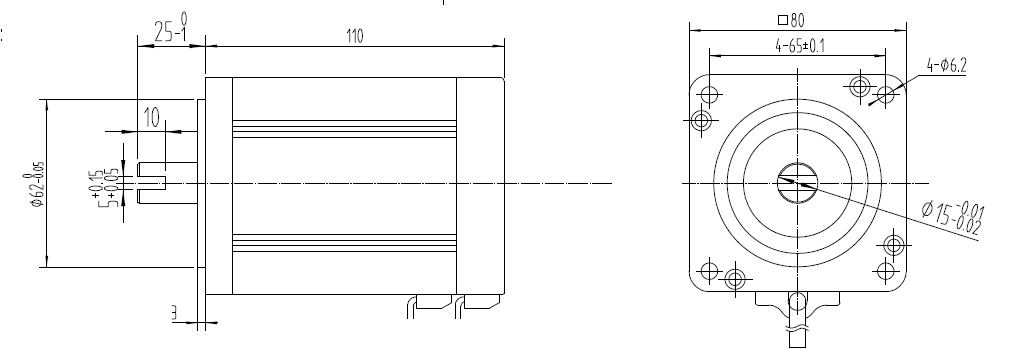

產品尺寸圖如下：
電機電壓72V，推薦一款正弦波控制

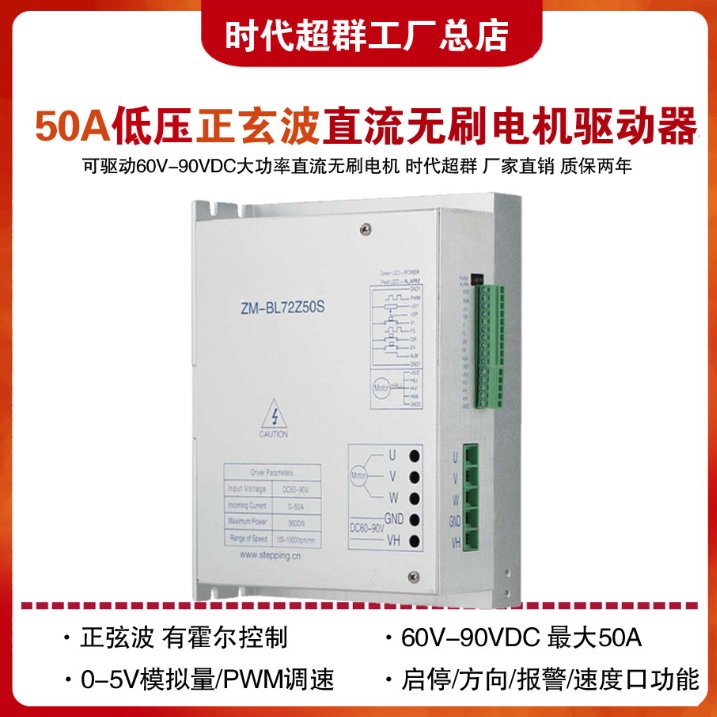

ZM-BL72Z50S直流無刷電機驅動器是我公司****推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC54V~91V以內（面板標稱DC60V~90V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點 ◆正弦波控制，恒電流模式，無極調速； ◆ 高力矩、高轉速輸出，****轉速可達 10000rpm/min； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖 FG（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有欠壓、馬達堵轉等保護功能。

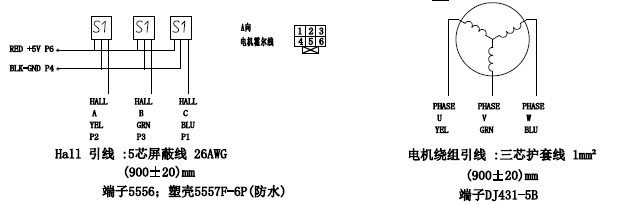

接線圖和外形尺寸圖
控制方法如下： 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
