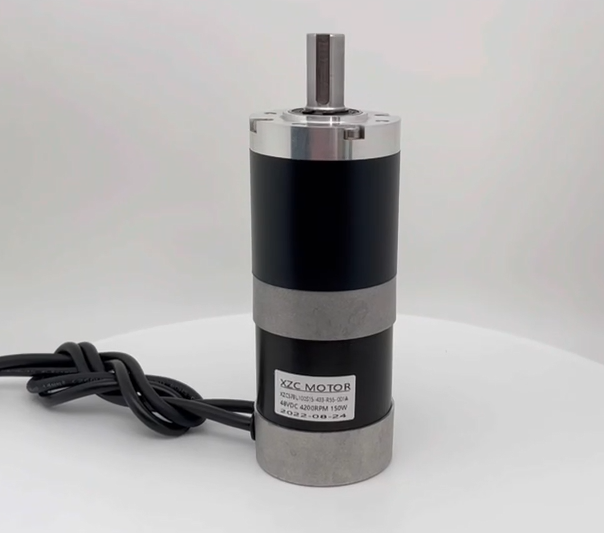

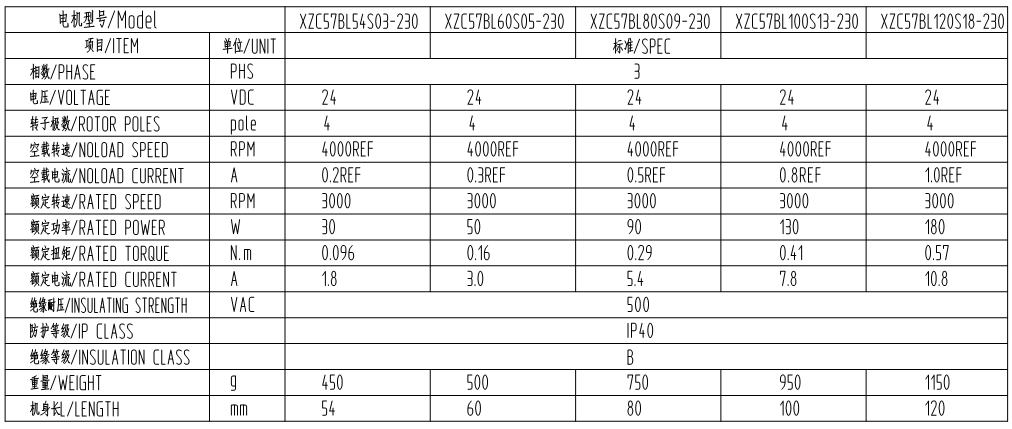

上圖為是時代超群行星減速無刷電機，法蘭57MM，電機24V，功率30W ,50W,50W,90W,180W多重規格可選，可配一級，二級，三級不同速比，降低轉速的同時間增大扭矩，那么客戶選擇多大電機，配多大減速機，最終輸出的扭矩是如何計算？ 首先我們要了解電機和減速機的基本參數（如下圖） 然后根據公式計算： 電機+減速機輸出扭矩=電機扭矩*減速比*減速機的輸出效率，這個計算的值要在減速機能承受的額定范圍內 距離說明，比如：50W的無刷電機，扭矩0.16NM，搭配3速比行星減速機，減速機輸出效率90%，額定承載扭矩3NM 電機+減速機最終輸出的扭矩=0.16NM*3*90%=0.4NM＜減速機額定承載3NM，所以這個搭配最終輸出的就是0.4NM，輸出轉速=電機轉速3000除以減速比3=1000轉。 電機參數表如下：

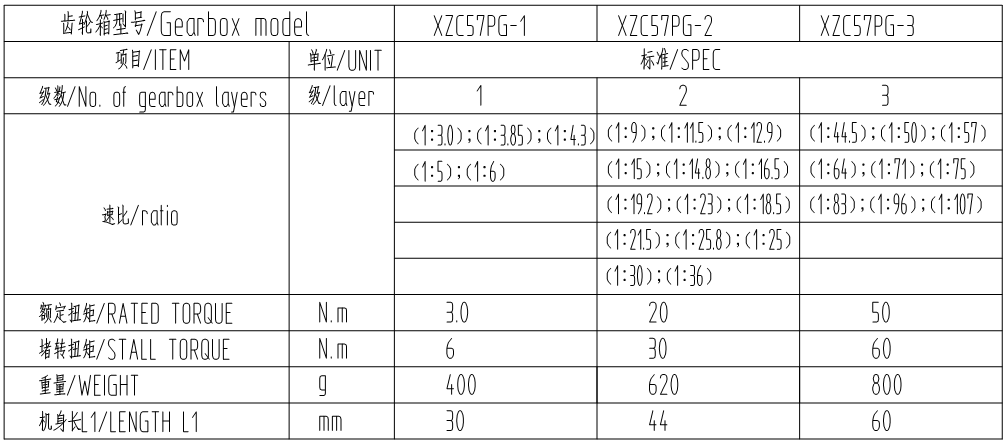

齒輪箱速比如下：

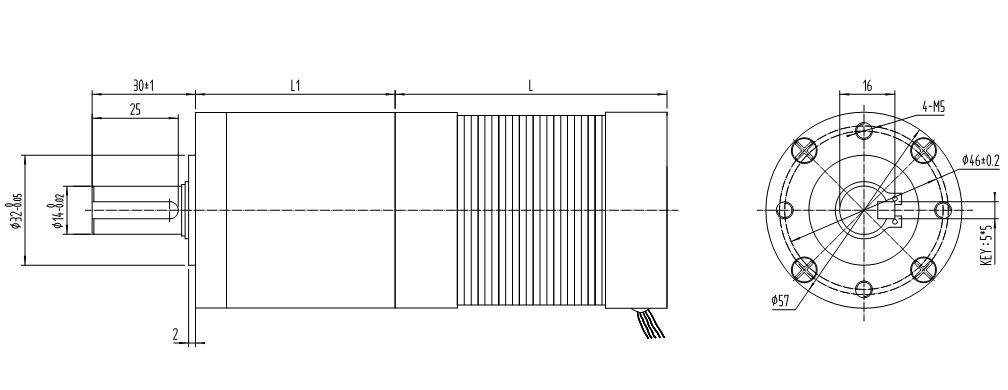

減速電機尺寸圖如下：

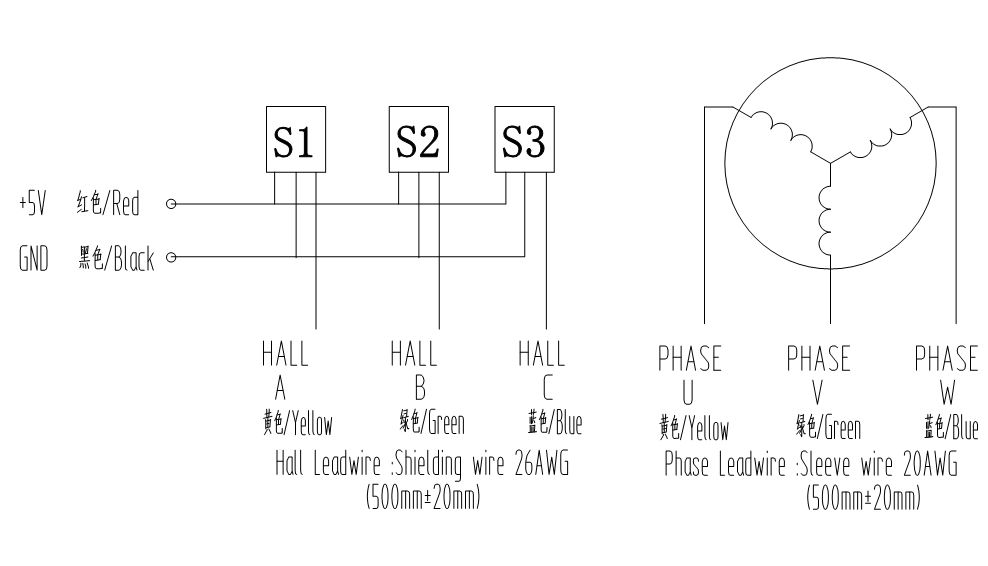

接線定義如下：
可應用于辦公設備，家居設備，醫療設備等。 相比傳統有刷電機，無刷電機壽命更長累計使用壽命可達30000小時，體積小，重量輕，扭矩大 可以無級調速，調速范圍廣，過載能力強，可靠性高穩定性好，適應性強，效率高等優勢 聯系方式：QQ:467102884 電話：13811070445（劉女士）
