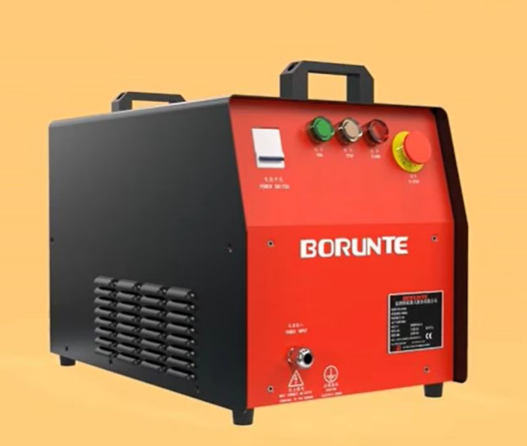

伯朗特機器人電控柜的介紹 電控柜的正面主要有電源開關，運行指示燈，急停按鈕、電源輸入接口、以及控制柜銘牌

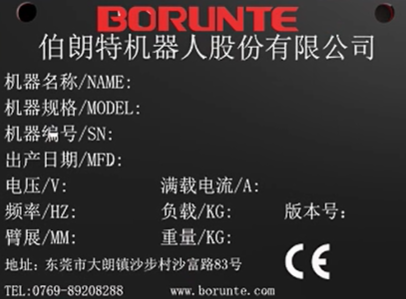

 控制柜銘牌會寫機械臂名稱，機械臂規格和機械臂編號出產日期 電壓、電流、頻率、負載、本體重量等信息

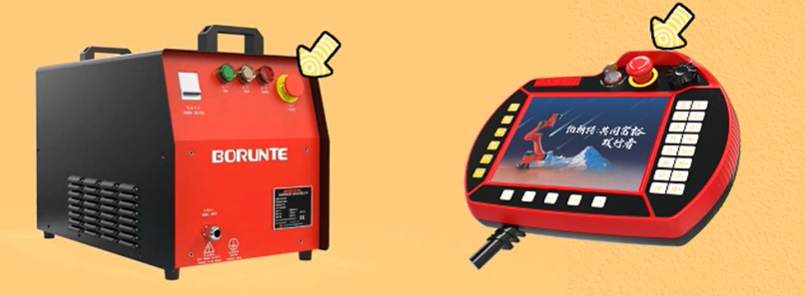

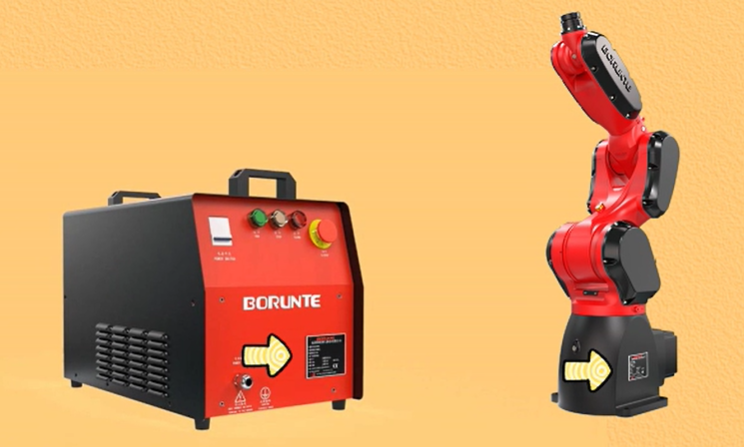

與機器人本體銘牌是一致的，需要根據銘牌信息接入正確的電壓 電控柜左上方的是機械臂的電源開關，在接入足夠功率的電源后向上撥動即可啟動機器人 中間的三個運行指示燈用來表示機器人當前狀態：綠燈代表正常自動運行、橙燈代表停止、紅燈即為報警狀態 右側緊急停止按鈕：與示教器上的紅色按鈕功能一致，按下按鈕機器人各個軸抱死。

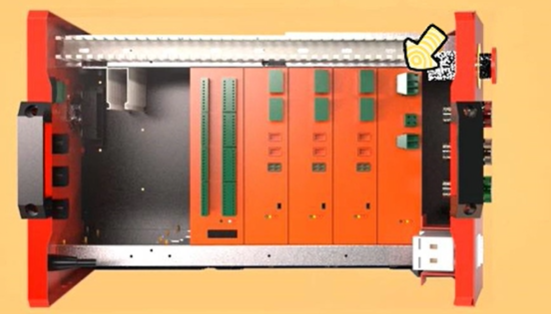

電柜的內部，是我們的電源模塊

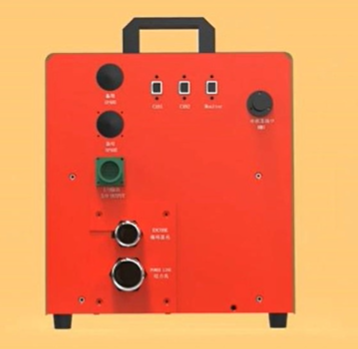

這三個是我們的軸模塊，分別是一六軸伺服模塊 二五軸伺服模塊 和三四軸伺服模塊和我們的IO模塊能控制32組輸出和輸入（從右到左的順序）能控制32組輸出和輸入，我們的左側面有兩個散熱的風扇 以及一個濾波器，右側面有兩個電源供應器和剎車?yán)^電器板。電柜后面有兩個備用的IO接口以及一個外置IO接口，兩個外置的串口，使用機器人進行聯機生產時會用到，旁邊是連接以太網的網口，然后是連接示教器的接口 下方分別是編碼器線和動力線接口（如圖）
|
