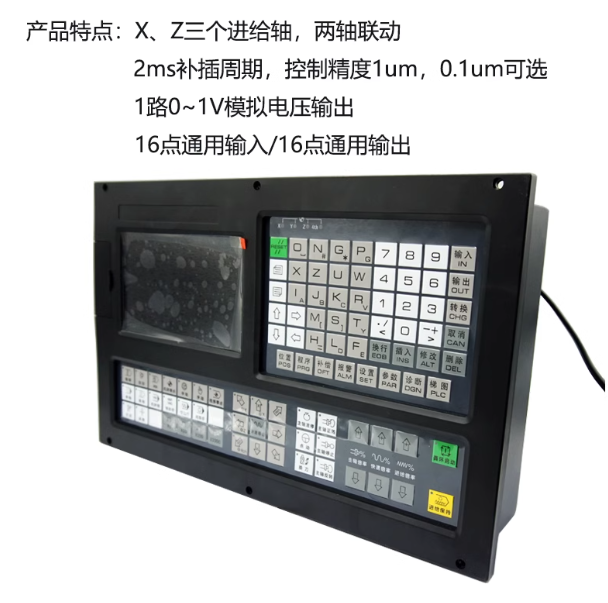

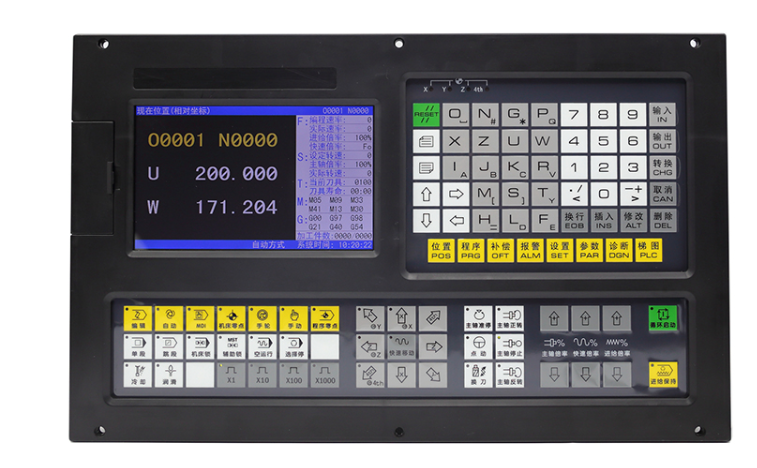

CX980T 是時代超群一款專門用于車床設備的控制系統，有2軸，3軸，4軸，5軸控制可選。 插補功能 插補是指2個或多個軸同時運動，運動合成的軌跡符合確定的數學關系，構成二維（平面）或三維（空間）的輪廓，這種運動控制方式也稱為輪廓控制。插補時控制的運動軸稱為聯動軸，聯動軸的移動量、移動方向和移動速度在整個運動過程中同時受控，以形成需要的合成運動軌跡。只控制1 軸或多軸的運動終點，不控制運動過程的運動軌跡，這種運動控制方式稱為定位控制。 直線插補：X軸和Z軸的合成運動軌跡為從起點到終點的一條直線。 圓弧插補：X軸和Z軸的合成運動軌跡為半徑由R 指定、或圓心由I、K 指定的從起點到終點的圓弧。 螺紋插補：主軸旋轉的角度決定X 軸或Z 軸或兩軸的移動量，使刀具在隨主軸旋轉的回轉體工件表面形成
螺旋形切削軌跡，實現螺紋車削。螺紋插補方式時，進給軸跟隨主軸的旋轉運動，主軸旋轉一 周螺紋切削的長軸移動一個螺距，短軸與長軸進行直線插補。 juedui坐標編程和相對坐標編程 編寫程序時，需要給定軌跡終點或目標位置的坐標值，按編程坐標值類型可分為：juedui坐標編程、相對坐標編程和混合坐標編程三種編程方式。

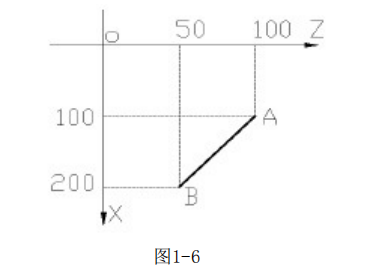

使用X、Z 軸的juedui坐標值編程（用X、Z 表示）稱為juedui坐標編程； 使用X、Z 軸的相對位移量（以U、W 表示）編程稱為相對坐標編程； 本系統允許在同一程序段X、Z 軸分別使用****編程坐標值和相對位移量編程，稱為混合坐標編程。 示例：A→B 直線插補。
juedui坐標編程：G01 X200. Z50.； 相對坐標編程：G01 U100. W-50.； 混合坐標編程：G01 X200. W-50.；或G01 U100. Z50.； 注：當一個程序段中同時有指令地址X、U 或Z、W 時，****坐標編程地址X、Z 有效。 例如：G50 X10. Z20.; G01 X20. W30. U20. Z30.;【此程序段的終點坐標為（X20，Z30）】 具體產品詳細與技術咨詢聯系 崔珍珍 18732837179 淘寶店鋪：時代超群機電
|
