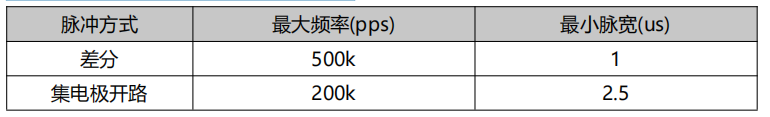

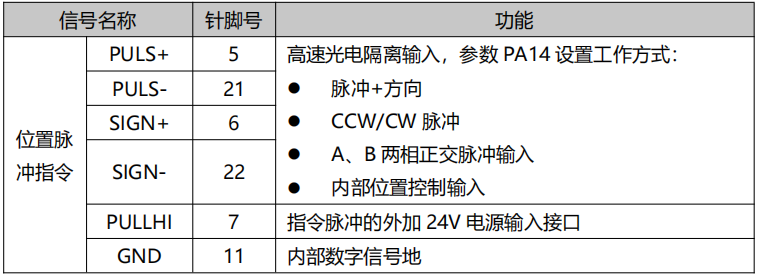

p100s位置指令輸入信號說明  上位裝置側指令脈沖輸出電路,可以從差分驅動器輸出或集電極開路輸出 2 種中選擇。 其****輸入頻率及最小脈寬如下表所示:

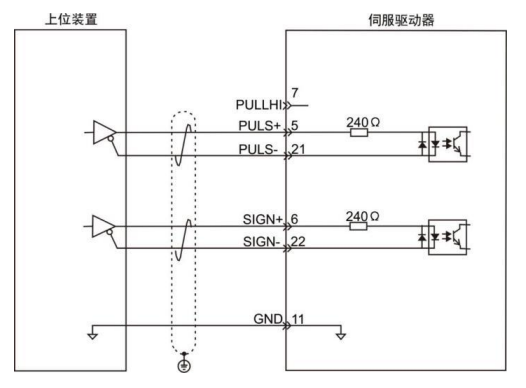

上位裝置輸出脈沖寬度若小于最小脈寬值,會導致驅動器接收脈沖錯誤。 PULS+與 PULS-之間以及 SIGN+與 SIGN-之間端口只支持 5V 以下信號 電平輸入,超過 5V 信號須串接外部電阻,否則將損壞驅動器。 脈沖指令輸入電路示意圖 1)當為差分方式時

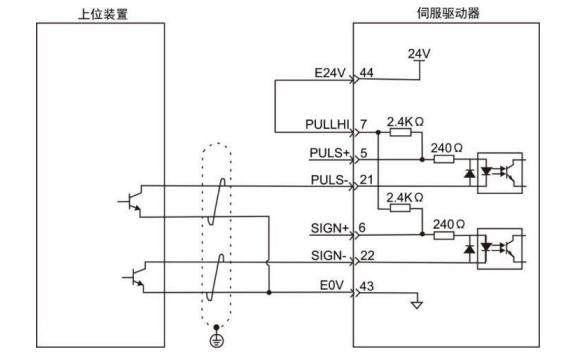

2)當為集電極開路方式時 A)使用伺服驅動器內部 24V 電源時: 共陽接法,比如:三菱 PLC

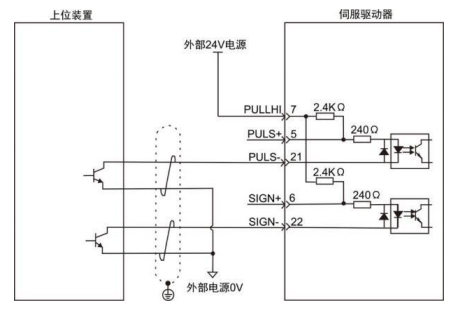

B)使用外部電源時: 方案 1:使用驅動器內部電阻(推薦方案) 共陽接法:

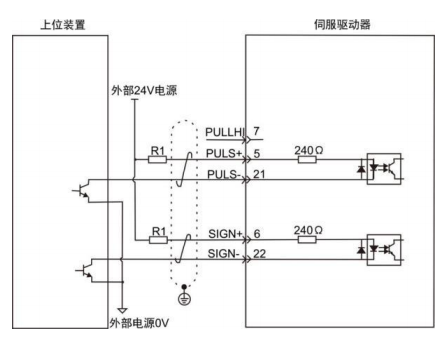

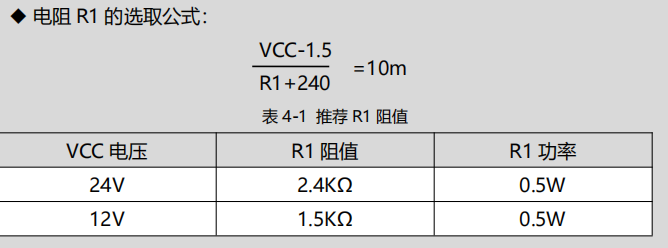

使用驅動器外部電阻 。 共陽接法:


|
